प्रमाणन:
CE
मॉडल संख्या:
DELTABAR FMD78
वीडियो
वीडियो
वीडियो
वीडियो

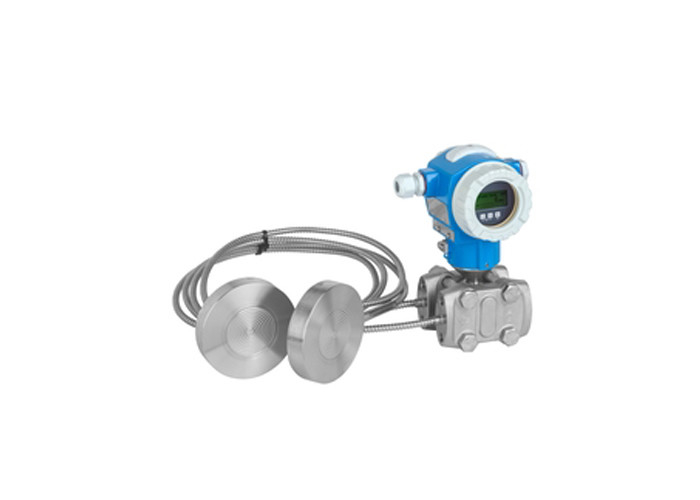

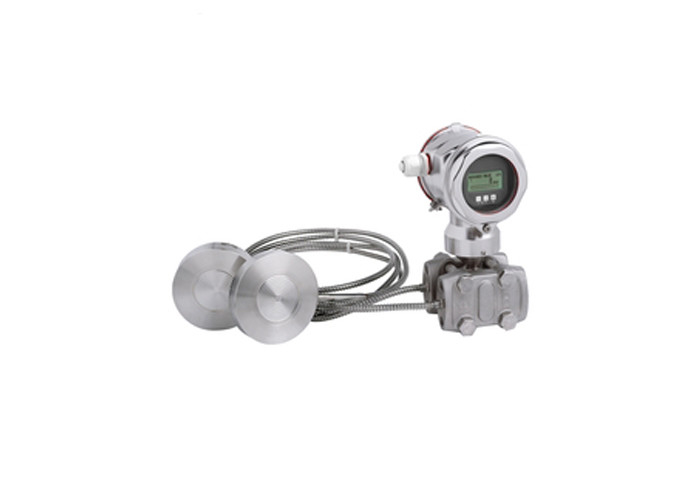

अंतर दबाव डेल्टाबार FMD78
आवेदन का क्षेत्र
धातु सेंसर के साथ डेल्टाबार एफएमडी78 अंतर दबाव ट्रांसमीटर दो केशिका डायफ्राम सील का उपयोग करता है।आमतौर पर तरल पदार्थों में दबाव अंतर के निरंतर माप के लिए प्रक्रिया और स्वच्छता अनुप्रयोगों में उपयोग किया जाता हैएकीकृत HistoROM डेटा मॉड्यूल प्रक्रिया और उपकरण मापदंडों के प्रबंधन को आसान बनाता है। IEC 61508 के अनुसार SIL3 सुरक्षा अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है।
तरल पदार्थों में दबाव, स्तर, आयतन या द्रव्यमान के अंतर के माप के लिए।
प्रक्रिया कनेक्शनः धागे, फ्लैंग्स, पैनकेक और स्वच्छता कनेक्शन
प्रक्रिया तापमानः -70 से 400°C (-94 से 752°F)
माप सीमाः 100mbar से 40 bar (1.5 से 600psi)
सटीकताः ±0.075%
अंतर्राष्ट्रीय विस्फोट सुरक्षा प्रमाण पत्र, ओवरफिल रोकथाम WHG, स्वच्छता अनुमोदन, समुद्री अनुमोदन, SIL
लाभ
उत्पाद का वर्णन
| माप का सिद्धांत | अंतर दबाव |
| विशेषता | धातु के मापने वाले डायफ्राम के साथ डिजिटल ट्रांसमीटर डायफ्राम सील और केशिकाओं मॉड्यूलर ट्रांसमीटर दीर्घकालिक स्थिरता माध्यमिक प्रक्रिया बाधा स्व-निदान कार्यों के माध्यम से सुरक्षा में वृद्धि। |
| आपूर्ति वोल्टेज | 4...20 एमए हार्ट 10,5...45V सीसी (नॉन एक्स): Ex ia: 10,5...30V DC प्रोफिबस पीए: 9...32 वी डीसी (नॉन एक्स) फाउंडेशन फील्डबस: 9...32 वी डीसी (नॉन एक्स) |
| संदर्भ की सटीकता | 0,075% + डायफ्राम सील का प्रभाव |
| दीर्घकालिक स्थिरता | 0.08 % यूआरएल/वर्ष 0.14% यूआरएल/ 5 वर्ष 0.27% यूआरएल/ 10 वर्ष |
| प्रक्रिया का तापमान | -70°C...400°C ((-94°F...752°F) |
| परिवेश का तापमान | -50°C...85°C ((-58°F...185°F) |
| माप सेल | 100 एमबीआर...40 बार (40 inH2O...600 psi) |
| सबसे छोटा कैलिब्रेटेबल स्पैन | 5 mbar (0.075 psi) |
| वैक्यूम प्रतिरोध | 50 mbar (0.73 psi) |
| मैक्स. नीचे बारी | 100:1 |
| अधिकतम अतिचाप सीमा | 160 बार (2400 पीएसआई) |
| प्रक्रिया कनेक्शन | डायफ्राम सील (पेनकेक, धागे) फ्लैंग्स (DIN, ASME) स्वच्छ कनेक्शन तीन क्लैंप ISO2852 |
| प्रक्रिया कनेक्शन स्वच्छ | त्रि-क्लैम्प DIN11851 NEUMO भिन्न एसएमएस डीआरडी सार्वभौमिक एडाप्टर |
| सामग्री प्रक्रिया झिल्ली | 316L, मिश्र धातुC, टैंटल, सोना-रोडियम पीटीएफई |
| सामग्री गास्केट | कोई नहीं, डायफ्राम सील वेल्डेड |
| भरने का द्रव | सिलिकॉन तेल, निष्क्रिय तेल, वनस्पति तेल कम तापमान का तेल उच्च तापमान वाला तेल |
| संचार | 4...20 एमए हार्ट PROFIBUS PA फाउंडेशन फील्डबस |
| सुरक्षा अनुमोदन | एसआईएल |
| डिजाइन अनुमोदन | NACE MR0175 EN10204-3.1 |
| स्वच्छता संबंधी अनुमोदन | 3ए, एफडीए |
| विशेषताएं | नैदानिक कार्य TempC झिल्ली |
| सामग्री आवास | 316L, डाई-कास्ट एल्यूमीनियम |
| समुद्री अनुमोदन | जीएल/एबीएस |
| उत्तराधिकारी | PMD78B |
