ब्रांड नाम:
Honeywell
मॉडल संख्या:
2सीपीएस श्रृंखला

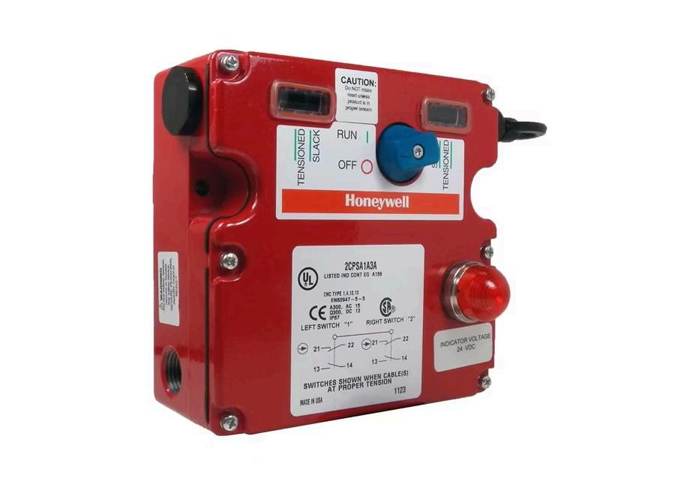

हनीवेल के MICRO SWITCH CPS सीरीज केबल-पुल सेफ्टी स्विच एक आसानी से सुलभ आपातकालीन स्टॉप सिग्नल प्रदान करते हैं, जो कई आपातकालीन स्टॉप पुश-बटनों के लिए एक लागत प्रभावी विकल्प प्रदान करते हैं।सीपीएस श्रृंखला एक आंतरिक तंत्र है कि ढीला (पुश) और खींचा केबल दोनों स्थितियों पर लटकता है की विशेषता है.
2सीपीएस श्रृंखला 152 मीटर (500 फीट) तक के लंबे केबल रन के लिए डिज़ाइन की गई है, जिससे इसे गोदाम कन्वेयर सिस्टम जैसे अनुप्रयोगों के लिए आदर्श बना दिया गया है।केबल तनाव खिड़की में एक दृश्य रेखा आसान स्थापना के लिए उचित तनाव इंगित करता है.
प्रत्यक्ष उद्घाटन स्विच संपर्क बंद रहते हैं जब केबल ठीक से तनाव है और रीसेट बटन रन स्थिति में है।या टूटने सकारात्मक NC (सामान्य रूप से बंद) संपर्क खोलने के लिए एक कैम ट्रिगर करता है, जो मैन्युअल रीसेट होने तक खुले रहते हैं।
जब प्रत्यक्ष खोलने वाले संपर्क खुलते हैं, तो सहायक संपर्क भी सक्रिय होते हैं (खुले संपर्क बंद होते हैं) । ये NO (सामान्य रूप से खुले) संपर्क विद्युत रूप से अलग होते हैं और निगरानी या सिग्नलिंग के लिए उपयोग किए जा सकते हैं।
| विशेषता | पैरामीटर |
|---|---|
| विवरण | केबल खींच सुरक्षा स्विच |
| स्विच करने के विकल्प | 1NO/1NC प्रत्यक्ष क्रिया, 2NO/2NC प्रत्यक्ष क्रिया, 1NO/3NC प्रत्यक्ष क्रिया, 4NC प्रत्यक्ष क्रिया |
| सील करना | IP67, NEMA 1, 4, 12, 13 |
| संपर्क | चांदी, चांदी के ऊपर सोने की चादर |
| कंडक्ट/कनेक्टर | 1/2 एनपीटी, पीजी 13.5, 20 मिमी, पीएफ 1/2; ब्रैड हैरिसन 10-पिन कंडक्टर |
| बल को बनाए रखने के लिए | 1CPS और 2CPS: 25 पाउंड* |
| संचालित शाफ्ट ऑपरेटिंग बल | 1CPS और 2CPS: 40 पाउंड* |
| परिचालन तापमान | -40°C से 80°C [-40°F से 176°F] |
| भंडारण तापमान | 1CPS: -40°C से 85°C [-40°F से 185°F] |
| यांत्रिक धीरज | 1 मिलियन परिचालन |
| नामित थर्मल करंट (Ith) | 10 ए |
| नामित आवेग प्रतिरोध (Uimp) | 2500 वी |
| नामित इन्सुलेशन वोल्टेज (यूआई) | 300 वी |
| उपयोग करने योग्य स्वर्ण-चिकित्सीय वर्तमान | 1 एमए से 50 एमए, 60 वीडीसी अधिकतम./125 वीडीसी अधिकतम। |
| प्रदूषण की डिग्री | 3 |
| सशर्त शॉर्ट सर्किट वर्तमान | 1000 ए |
| शॉर्ट सर्किट सुरक्षा यंत्र (प्रकार/अधिकतम क्षमता) | वर्ग जे फ्यूज (10 A/600 V) |
| झटका | 15 ग्राम प्रति आईईसी 68-2-27 |
| कंपन | 10 हर्ट्ज से 500 हर्ट्ज, IEC 68-2-6 के अनुसार 5 ग्राम |
| अनुमोदन | UL, CSA, CE, UKCA, SIL |
| मानक | UL UL508 के खिलाफ फाइल E37138 के अनुसार सूचीबद्ध; CSA CSA C22.2 नंबर 14 के अनुसार फाइल 57323 के अनुसार प्रमाणित; CE, UKCA चिह्न निम्न वोल्टेज निर्देश 2014/30/EU और मशीनरी निर्देश 2006/42/EC के अनुरूप;एन 60947-1; EN 60947-5-1; EN 60947-5-5; SIL क्षमताः SIL3 (HFT:1), IEC 61508-2: 2010 |
| एसी | डीसी |
|---|---|
|
ए300 यूई एसी15 आई वोल्टः 120, 240 एम्पीयरः 6, 3 |
Q300 यूरोपीय संघ डीसी13 आई वोल्टः 24, 125, 250 एम्पर्सः 28, 0.55, 0.27 |
टूटे हुए केबल का पता लगाने वाले केबल-पुल स्विच को RUN स्थिति को सक्षम करने के लिए उचित प्री-टेंशन की आवश्यकता होती है। तापमान परिवर्तन स्टील केबल की लंबाई को प्रभावित करते हैं, जो लंबे समय तक चलने पर कष्टप्रद शटडाउन का कारण बन सकता है।
इष्टतम स्थापना के लिए, सिस्टम को अपेक्षित तापमान चरम के मध्य बिंदु पर स्थापित करें। उदाहरण के लिए, 15.6°C (60°F) से 32.2°C (90°F) के बीच तापमान वाले गोदाम में, 23.9°C (75°F).
दोहरे तापमान सहिष्णुता के लिए केबल के विपरीत छोर पर एक अंत स्प्रिंग या अतिरिक्त सीपीएस का उपयोग करें और एन 418 आवश्यकताओं को पूरा करें।
| भाग संख्या | विवरण |
|---|---|
| 2CCPA1A1A1A | सीमा स्विच |
| 2CCPA1A1A2A | सीमा स्विच |
| 2CCPA1A1B2B-F01 | सीमा स्विच |
| 2CCPA1A1B2F | सुरक्षा स्विच |
| 2CCPA1A1D1B | सीमा स्विच |
| 2CCPA1A2B1A | सीमा स्विच |
| 2CCPA1A2B2B | सीमा स्विच |
| 2CCPA1A2C1A | सीमा स्विच |
| 2CCPA1A2C2B | सीमा स्विच |
| 2CCPA1A3B1A | सीमा स्विच |
| 2CCPA1A3B2B | सीमा स्विच |
| 2CCPA1A3C1A | सीमा स्विच |
| 2CCPA1A3C2B | सीमा स्विच |
| 2CCPA1D1B2A | 2CCPAA1D1B2A |
| 2CCPA2A1B2B | सीमा स्विच |
| 2CCPA2A1B2D | सीमा स्विच |
| 2CCPA2A1C2A | सीमा स्विच |
| 2CCPA2A1C2B | सीमा स्विच |
| 2CCPA2A2B2A | सीमा स्विच |
| 2CCPA2A2B2B | सीमा स्विच |
| 2CCPA2A2B2D | सीमा स्विच |
| 2CCPA2A2C2A | सीमा स्विच |
| 2CCPA2A2C2B | सीमा स्विच |
| 2CCPA2A3B2A | सीमा स्विच |
| 2CCPA2A3B2B | सीमा स्विच |
| 2CCPA2A3B2D | सीमा स्विच |
| 2CCPA2A3C2A | सीमा स्विच |
| 2CCPA2A3C2B | सीमा स्विच |
| 2CCPB2A1A2A | सीमा स्विच |
| 2CCPB2A1B1A | सीमा स्विच |
| 2CCPB2A1B2A | सीमा स्विच |
| 2CCPB2A1B2B | सीमा स्विच |
| 2CCPB2A1C1A | सीमा स्विच |
| 2CCPB2A1C2A | सीमा स्विच |
| 2CCPB2A1D1A | सीमा स्विच |
| 2CCPB2A1D2A | सीमा स्विच |
| 2CCPB2A1D2B | सीमा स्विच |
| 2CCPB2A2A2A | सीमा स्विच |
| 2CCPB2A2B2A | सीमा स्विच |
| 2CCPB2A2B2B | सीमा स्विच |
| 2CCPB2A2D2A | सीमा स्विच |
| 2CCPB2A2D2B | सीमा स्विच |
| 2CCPB2A3A2A | सीमा स्विच |
| 2CCPB2A3B2A | सीमा स्विच |
| 2CCPB2A3B2B | सीमा स्विच |
| 2CCPB2A3D2A | सीमा स्विच |
| 2CCPB2A3D2B | सीमा स्विच |
| 2CPSA1A1 | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, दोनों तरफ से बनाए रखा गया, 2NC2NO डायरेक्ट ओपनिंग (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी, गोल्ड-प्लेटेड संपर्क |
| 2CPSA1A1A | MICRO स्विच 2CPS श्रृंखला केबल खींचें सुरक्षा स्विच, केबल, दोनों पक्षों पर बनाए रखा, 2NC2NO प्रत्यक्ष खोलने (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी, स्वर्ण लेपित संपर्क,24 वीडीसी मल्टी क्लस्टर एलईडी |
| 2CPSA1A1B | MICRO स्विच 2CPS श्रृंखला केबल खींचें सुरक्षा स्विच, केबल, दोनों पक्षों पर बनाए रखा, 2NC2NO प्रत्यक्ष खोलने (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी, स्वर्ण लेपित संपर्क,120 वैक मल्टी क्लस्टर एलईडी |
| 2CPSA1A2 | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, रखरखाव बायीं ओर, कोई एक्ट्यूएशन नहीं दाईं ओर, 2NC2NO डायरेक्ट ओपनिंग (स्विच 2, बायींः 1NC1NO; स्विच 2, दाईंः 1NC1NO), 12 एनपीटी,सोने से मढ़वाए गए संपर्क |
| 2CPSA1A2A | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, बनाए रखा बायीं ओर, कोई एक्ट्यूएशन नहीं दाईं ओर, 2NC2NO डायरेक्ट ओपनिंग (स्विच 1, बायींः 1NC1NO; स्विच 2, दाईंः 1NC1NO), 12 एनपीटी,सोने से मढ़वाए गए संपर्क, 24 वीडीसी मल्टी क्लस्टर एलईडी |
| 2CPSA1A2B | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, रखरखाव बायीं ओर, कोई एक्ट्यूएशन नहीं दाईं ओर, 2NC2NO डायरेक्ट ओपनिंग (स्विच 2, बायींः 1NC1NO; स्विच 2, दाईंः 1NC1NO), 12 एनपीटी,सोने से मढ़वाए गए संपर्क |
| 2CPSA1A3 | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, रखरखाव दाईं ओर, कोई एक्ट्यूएशन नहीं बायीं ओर, 2NC2NO प्रत्यक्ष उद्घाटन (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी,सोने से मढ़वाए गए संपर्क |
| 2CPSA1A3B | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, रखरखाव दाईं ओर, कोई एक्ट्यूएशन नहीं बायीं ओर, 2NC2NO प्रत्यक्ष उद्घाटन (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी,सोने से मढ़वाए गए संपर्क, 120 वैक मल्टी क्लस्टर एलईडी |
| 2CPSA1A4 | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, दोनों तरफ से बनाए रखा, बिना टूटे केबल का पता लगाने के, 2NC2NO प्रत्यक्ष खोलने (स्विच 1, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी,सोने से मढ़वाए गए संपर्क |
| 2CPSA1A5B | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, रखरखाव बायीं ओर, कोई एक्ट्यूएशन नहीं टूटी केबल का पता लगाने के बिना दाईं ओर, 2NC2NO प्रत्यक्ष खोलने (स्विच 1, बायींः 1NC1NO; स्विच 2, दाईंः1NC1NO), 12 एनपीटी, गोल्ड-प्लेटेड संपर्क |
| 2CPSA1A6B | सुरक्षा सीमा स्विच-केबल खींचें |
| 2CPSA1B1 | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, दोनों तरफ से बनाए रखा गया, 3NC1NO डायरेक्ट ओपनिंग (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 2NC), 12 एनपीटी, गोल्ड-प्लेटेड संपर्क |
| 2CPSA1B1B | MICRO स्विच 2CPS श्रृंखला केबल खींचें सुरक्षा स्विच, केबल, दोनों पक्षों में बनाए रखा, 3NC1NO प्रत्यक्ष खोलने (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 2NC), 12 एनपीटी, सोने से लेपित संपर्क,120 वैक मल्टी क्लस्टर एलईडी |
| 2CPSA1B2 | सीमा स्विच |
| 2CPSA1B2A | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, रखरखाव दाईं ओर, कोई एक्ट्यूएशन नहीं बायीं ओर, 3NC1NO प्रत्यक्ष उद्घाटन (स्विच 1, बाएंः 1NC1NO; स्विच 2, दाएंः 2NC), 12 एनपीटी,सोने से मढ़वाए गए संपर्क, 24 वीडीसी मल्टी क्लस्टर एलईडी |
| 2CPSA1B2B | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, बनाए रखा बायीं ओर, कोई एक्ट्यूएशन नहीं दाईं ओर, 3NC1NO डायरेक्ट ओपनिंग (स्विच 1, बायींः 1NC1NO; स्विच 2, दाईंः 2NC), 12 NPT,सोने से मढ़वाए गए संपर्क, 120 वैक मल्टी क्लस्टर एलईडी |
| 2CPSA1B3 | सीमा स्विच |
| 2CPSA1B3A | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, रखरखाव दाईं ओर, कोई एक्ट्यूएशन नहीं बायीं ओर, 3NC1NO प्रत्यक्ष उद्घाटन (स्विच 1, बाएंः 1NC1NO; स्विच 2, दाएंः 2NC), 12 एनपीटी,सोने से मढ़वाए गए संपर्क, 24 वीडीसी मल्टी क्लस्टर एलईडी |
| 2CPSA1B3B | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, रखरखाव दाईं ओर, कोई एक्ट्यूएशन नहीं बायीं ओर, 3NC1NO प्रत्यक्ष उद्घाटन (स्विच 1, बाएंः 1NC1NO; स्विच 2, दाएंः 2NC), 12 एनपीटी,सोने से मढ़वाए गए संपर्क, 120 वैक मल्टी क्लस्टर एलईडी |
| 2CPSA2A1 | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, दोनों तरफ से बनाए रखा गया, 2NC2NO डायरेक्ट ओपनिंग (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी, गोल्ड-प्लेटेड संपर्क |
| 2CPSA2A1A | MICRO स्विच 2CPS श्रृंखला केबल खींचें सुरक्षा स्विच, केबल, दोनों पक्षों पर बनाए रखा, 2NC2NO प्रत्यक्ष खोलने (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी, स्वर्ण लेपित संपर्क,24 वीडीसी मल्टी क्लस्टर एलईडी |
| 2CPSA2A1B | MICRO स्विच 2CPS श्रृंखला केबल खींचें सुरक्षा स्विच, केबल, दोनों पक्षों पर बनाए रखा, 2NC2NO प्रत्यक्ष खोलने (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी, स्वर्ण लेपित संपर्क,120 वैक मल्टी क्लस्टर एलईडी |
| 2CPSA2A2B | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, बनाए रखा बायीं ओर, कोई एक्ट्यूएशन नहीं दाईं ओर, 2NC2NO डायरेक्ट ओपनिंग (स्विच 1, बायींः 1NC1NO; स्विच 2, दाईंः 1NC1NO), 12 एनपीटी,सोने से मढ़वाए गए संपर्क, 120 वैक मल्टी क्लस्टर एलईडी |
| 2CPSA2A3A | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, रखरखाव दाईं ओर, कोई एक्ट्यूएशन नहीं बायीं ओर, 2NC2NO प्रत्यक्ष उद्घाटन (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी,सोने से मढ़वाए गए संपर्क, 24 वीडीसी मल्टी क्लस्टर एलईडी |
| 2CPSA2A3B | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, रखरखाव दाईं ओर, कोई एक्ट्यूएशन नहीं बायीं ओर, 2NC2NO प्रत्यक्ष उद्घाटन (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 1NC1NO), 12 एनपीटी,सोने से मढ़वाए गए संपर्क, 120 वैक मल्टी क्लस्टर एलईडी |
| 2CPSA2A4A | सीमा स्विच |
| 2CPSA2A4B | सीमा स्विच |
| 2CPSA2B1 | MICRO SWITCH 2CPS सीरीज केबल पुल सेफ्टी स्विच, केबल, दोनों तरफ से बनाए रखा गया, 3NC1NO डायरेक्ट ओपनिंग (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 2NC), 12 एनपीटी, गोल्ड-प्लेटेड संपर्क |
| 2CPSA2B1A | MICRO स्विच 2CPS श्रृंखला केबल खींचें सुरक्षा स्विच, केबल, दोनों पक्षों में बनाए रखा, 3NC1NO प्रत्यक्ष खोलने (स्विच 2, बाएंः 1NC1NO; स्विच 2, दाएंः 2NC), 12 एनपीटी, सोने से लेपित संपर्क,24 वीडीसी मल्टी क्लस्टर एलईडी |
| 2CPSA2B1B | MICRO स्विच 2CPS श्रृंखला केबल खींचें सुरक्षा स्विच, केबल, दोनों पक्षों में बनाए रखा, 3NC |
