प्रमाणन:
CE
मॉडल संख्या:
DELTABAR PMD75
वीडियो
वीडियो
वीडियो
वीडियो

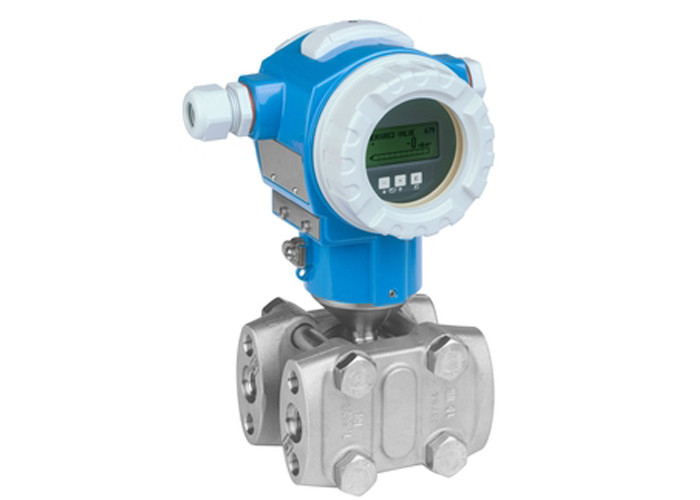

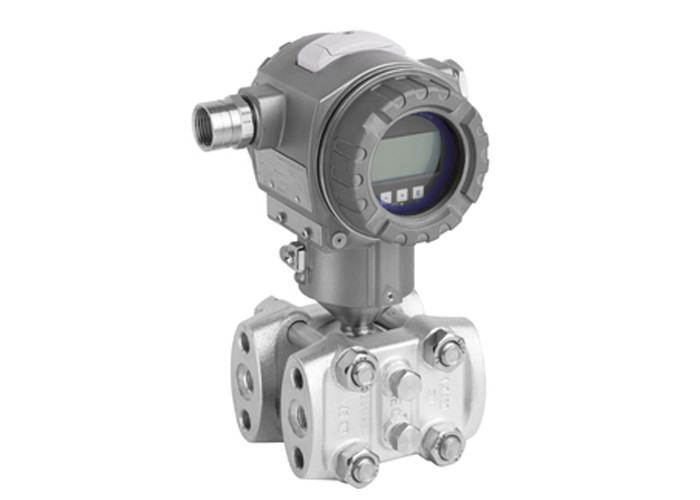

अंतर दबाव डेल्टाबार PMD75
आवेदन का क्षेत्र
डेल्टाबार PMD75 अंतर दबाव ट्रांसमीटर, जिसमें पिज़ोरेसिटिव सेंसर और वेल्डेड धातु झिल्ली है, का उपयोग सभी उद्योगों में तरल पदार्थों, वाष्पों और गैसों में निरंतर माप के लिए किया जाता है।3-कुंजी संचालन सरल और विश्वसनीय कमीशन और संचालन के लिए सक्षम बनाता हैएकीकृत HistoROM डेटा मॉड्यूल प्रक्रिया और उपकरण मापदंडों के आसान प्रबंधन की अनुमति देता है। SIL2/3 सुरक्षा अनुप्रयोगों में उपयोग के लिए IEC 61508 के अनुसार डिज़ाइन किया गया है।
तरल पदार्थों में स्तर, मात्रा या द्रव्यमान मापने के लिए, अंतर दबाव निगरानी के साथ ही गैसों, वाष्पों और तरल पदार्थों में प्राथमिक तत्वों के साथ संयोजन में प्रवाह माप (वॉल्यूम या द्रव्यमान प्रवाह) के लिए।
प्रक्रिया कनेक्शनः थ्रेड
प्रक्रिया तापमानः -40 से 85°C (-40 से 185°)
माप सीमाः 0.25mbar से 40bar (0.0036 से 600psi)
सटीकताः ±0.05%, "प्लेटिनम" ±0.035% (वैकल्पिक)
अंतर्राष्ट्रीय विस्फोट सुरक्षा प्रमाण पत्र, ओवरफिल रोकथाम WHG, SIL, स्वच्छता अनुमोदन, समुद्री अनुमोदन
लाभ
पीउत्पाद विवरण
| माप का सिद्धांत | अंतर दबाव |
| विशेषता | धातु के मापने वाले डायफ्राम के साथ डिजिटल ट्रांसमीटर मॉड्यूलर ट्रांसमीटर दीर्घकालिक स्थिरता उच्च स्थैतिक दबाव/ओवरलोड प्रतिरोध माध्यमिक प्रक्रिया बाधा |
| आपूर्ति वोल्टेज | 4...20 एमए हार्ट 10,5...45V सीसी (नॉन एक्स): Ex ia: 10,5...30V DC प्रोफिबस पीए: 9...32 वी डीसी (नॉन एक्स) फाउंडेशन फील्डबस: 9...32 वी डीसी (नॉन एक्स) |
| संदर्भ की सटीकता | मानकः 0.05% प्लैटिनम: 0.035% तक |
| दीर्घकालिक स्थिरता | 0.03 % यूआरएल/वर्ष 0.05 % यूआरएल/ 5 वर्ष 0.08 % URL/ 10 वर्ष |
| प्रक्रिया का तापमान | -40°C...85°C ((-40°F...185°F) |
| परिवेश का तापमान | -50°C...85°C ((-58°F...185°F) |
| माप सेल | 10 एमबीआर... 250 बार (0.15 पीएसआई...3750 पीएसआई) |
| सबसे छोटा कैलिब्रेटेबल स्पैन | 1 mbar (0.015 psi) |
| वैक्यूम प्रतिरोध | 50 mbar (0.73 psi) |
| मैक्स. नीचे बारी | 100:1 |
| अधिकतम अतिचाप सीमा | एक तरफ: 420 बार (6300psi) |
| प्रक्रिया कनेक्शन | 1/4-18एनपीटी आरसी1/4" |
| सामग्री प्रक्रिया झिल्ली | 316L, मिश्र धातुC, टैंटल, सोना-रोडियम |
| सामग्री गास्केट | विटन, पीटीएफई, ईपीडीएम, एनबीआर |
| भरने का द्रव | सिलिकॉन तेल निष्क्रिय तेल |
| संचार | 4...20 एमए हार्ट PROFIBUS PA फाउंडेशन फील्डबस |
| सुरक्षा अनुमोदन | एसआईएल |
| डिजाइन अनुमोदन | NACE MR0103 EN10204-3.1 |
| प्रमाणपत्र / अनुमोदन | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC, UK Ex |
| विशेषताएं | नैदानिक कार्य |
| सामग्री आवास | 316L, डाई-कास्ट एल्यूमीनियम |
| समुद्री अनुमोदन | जीएल/एबीएस |
| उत्तराधिकारी | PMD75B |
