KUS-W80 पानी के नीचे दूरी सेंसर 200kHz ट्रांसड्यूसर आवृत्ति और पानी के नीचे दूरी मापने के लिए कम नो-लोड करंट

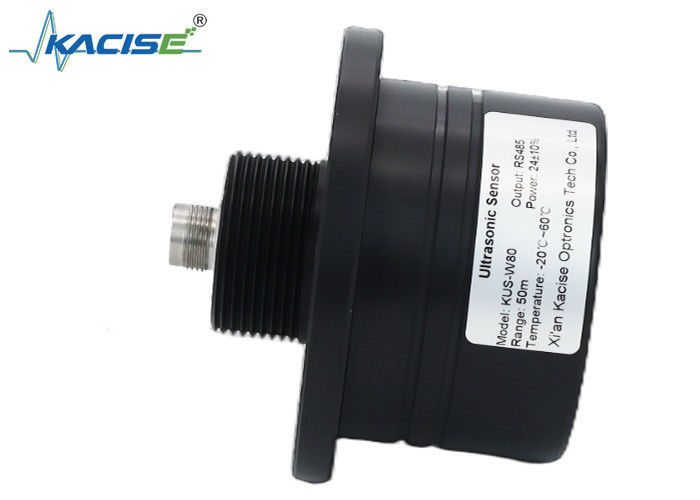

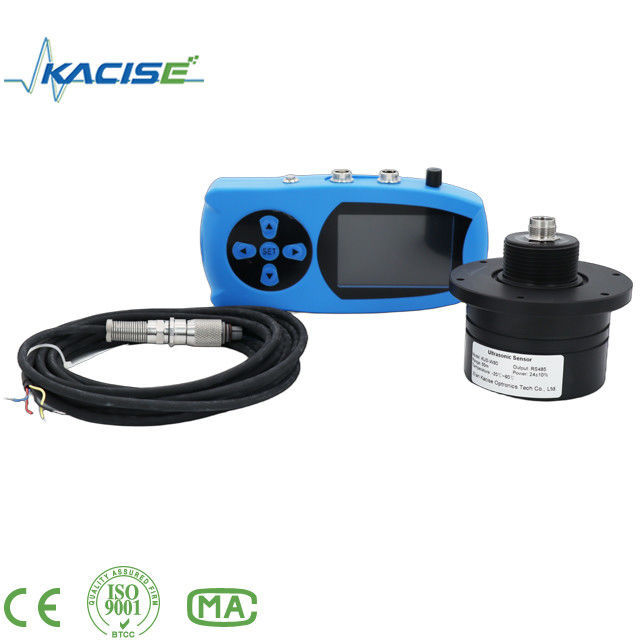

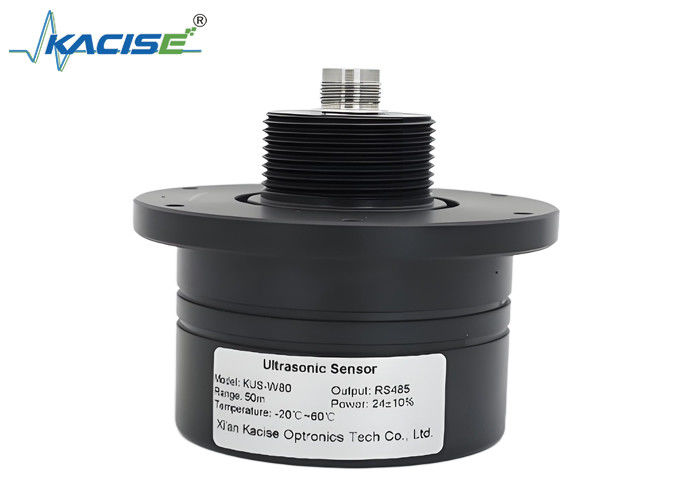

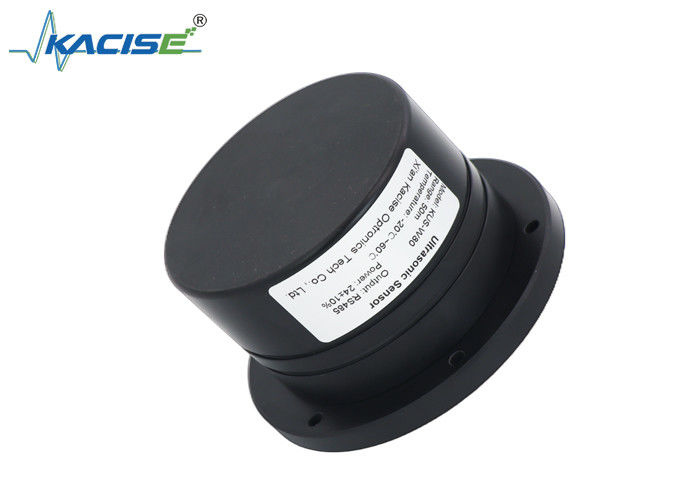

KUS-W80 पानी के नीचे दूरी सेंसर

1परिचय

सिंगल-बीम अंडरवाटर अल्ट्रासोनिक रेंजिंग सेंसर एक उच्च-प्रतिक्रिया रेंजिंग सेंसर है जिसे एआरएम आर्किटेक्चर के आधार पर डिज़ाइन किया गया है।

सेंसर में डेटा पढ़ने और आंतरिक मापदंडों को कॉन्फ़िगर करने के लिए एक अंतर्निहित RS485 चिप है।सेंसर के प्रदर्शन को समायोजित करने और कुछ कार्यों को लागू करने के लिए ModBus-RTU प्रोटोकॉल के माध्यम से आंतरिक मापदंडों को संशोधित किया जा सकता है.

2माप का सिद्धांत

दूरी माप प्रक्रिया के दौरान, अल्ट्रासोनिक संकेत अल्ट्रासोनिक जांच द्वारा उत्सर्जित किया जाता है, तरल या अन्य ठोस माध्यम द्वारा परिलक्षित होता है, और फिर उसी जांच द्वारा परिलक्षित होता है।अल्ट्रासोनिक उत्सर्जन और रिसेप्शन के बीच समय का अंतर स्तर माप प्राप्त करने के लिए मापा जाता हैध्वनि तरंग प्रसारण दूरी L, ध्वनि वेग v और ध्वनि तरंग प्रसारण समय t के बीच संबंध सूत्र द्वारा व्यक्त किया जा सकता हैः

अल्ट्रासोनिक दूरी माप सूत्र

L: अल्ट्रासोनिक जांच और मापी गई सामग्री की सतह के बीच की दूरी। इकाईः m;

v: तापमान मुआवजे के बाद ध्वनि वेग का मान. इकाई: m/s.

t: माप सीमा के भीतर ध्वनि तरंग का चलने का समय. इकाई: s

3विशेषताएं

• सुरक्षा स्तरः IP68
• RS485 संचार से सुसज्जित, डेटा पढ़ा और लिखा जा सकता है
• पता, बाउड दर और अन्य संबंधित मापदंडों को ModBus-RTU प्रोटोकॉल के माध्यम से संशोधित किया जा सकता है;
• लघु प्रतिक्रिया समय
• तापमान मुआवजा

4आवेदन

• पानी के नीचे की स्थिति और दूरी का पता लगाना
• अवरोधों से बचने और टकराव का पता लगाने के लिए पानी के नीचे रोबोट
• पानी के नीचे गेट स्विच की स्थिति की निगरानी
• टैंक जल स्तर की निगरानी
• मानव रहित नौका आवेदन

5.तकनीकी पैरामीटर
