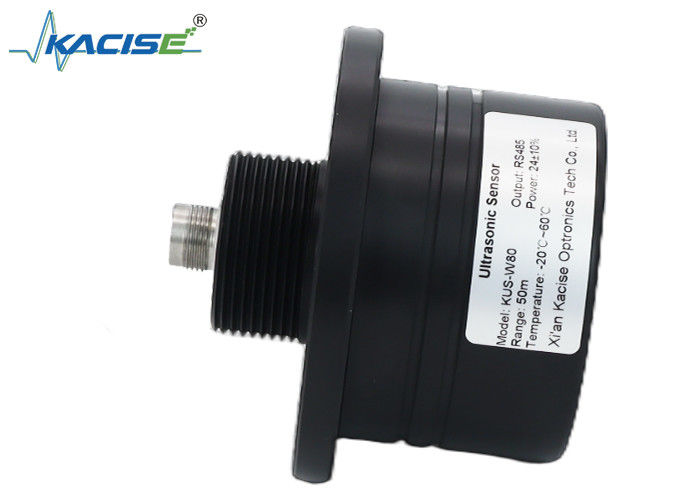

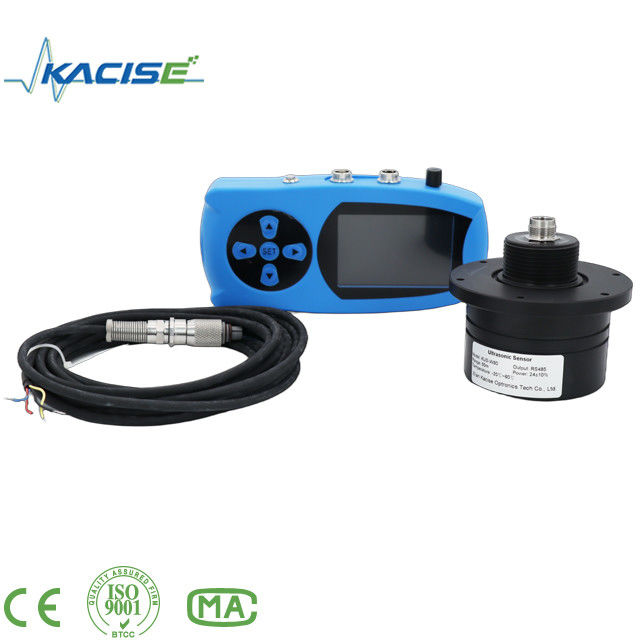

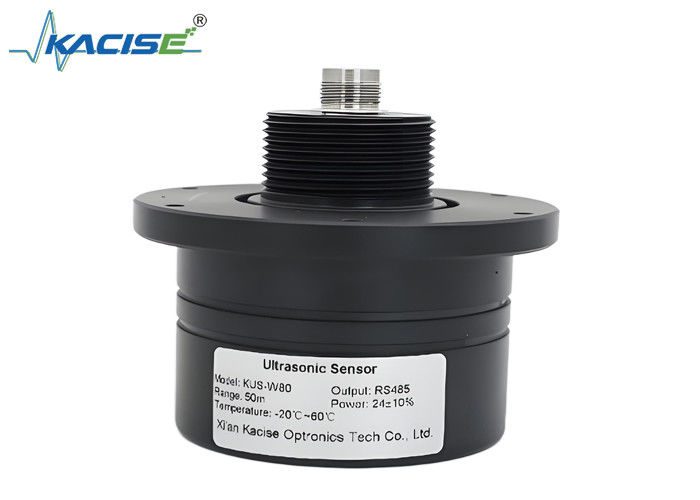

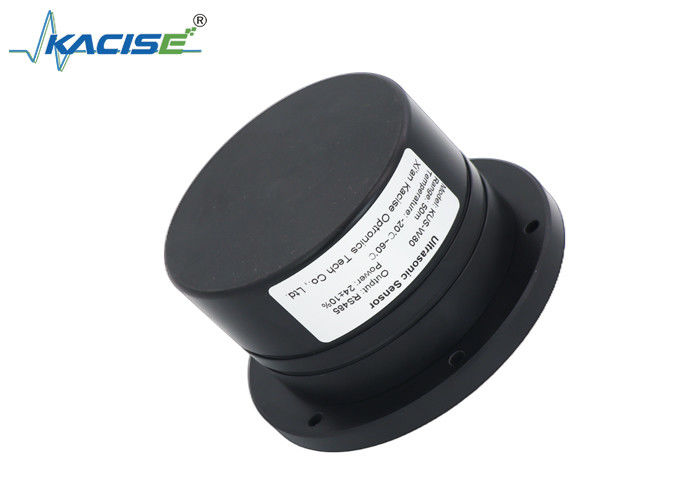

KUS-W80 200kHz ट्रांसड्यूसर आवृत्ति, कम नो-लोड करंट और पानी के नीचे रेंजिंग के लिए IP68 सुरक्षा के साथ पानी के नीचे दूरी सेंसर

सिंगल-बीम अंडरवाटर अल्ट्रासोनिक रेंजिंग सेंसर एआरएम आर्किटेक्चर के आधार पर डिजाइन किया गया एक उच्च-प्रतिक्रिया वाला सेंसर है।

सेंसर में डेटा पढ़ने और आंतरिक मापदंडों को कॉन्फ़िगर करने के लिए एक अंतर्निहित RS485 चिप है। सेंसर के प्रदर्शन को समायोजित करने और कुछ कार्यों को लागू करने के लिए आंतरिक मापदंडों को मॉडबस-आरटीयू प्रोटोकॉल के माध्यम से संशोधित किया जा सकता है।

दूरी माप प्रक्रिया के दौरान, अल्ट्रासोनिक संकेत अल्ट्रासोनिक जांच द्वारा उत्सर्जित होता है, जो तरल या अन्य ठोस माध्यम से परिलक्षित होता है, और फिर उसी जांच से परिलक्षित होता है। स्तर माप प्राप्त करने के लिए अल्ट्रासोनिक उत्सर्जन और रिसेप्शन के बीच समय अंतर को मापा जाता है। ध्वनि तरंग संचरण दूरी L, ध्वनि वेग v और ध्वनि तरंग संचरण समय t के बीच संबंध सूत्र द्वारा व्यक्त किया जा सकता है:

अल्ट्रासोनिक दूरी माप सूत्र

एल: अल्ट्रासोनिक जांच और मापी गई सामग्री की सतह के बीच की दूरी। इकाई: एम;

v: तापमान क्षतिपूर्ति के बाद ध्वनि वेग मान। इकाई: एम/एस;

टी: माप सीमा के भीतर ध्वनि तरंग का चलने का समय। इकाई: एस

• सुरक्षा स्तर: IP68
• RS485 संचार से सुसज्जित, डेटा को पढ़ा और लिखा जा सकता है
• पता, बॉड दर और अन्य संबंधित मापदंडों को मॉडबस-आरटीयू प्रोटोकॉल के माध्यम से संशोधित किया जा सकता है;
• कम प्रतिक्रिया समय
• तापमान मुआवजा

• पानी के नीचे की स्थिति और दूरी का पता लगाना
• पानी के भीतर रोबोट बाधा से बचाव और टकराव का पता लगाता है
• पानी के अंदर गेट स्विच स्थिति की निगरानी
• टैंक जल स्तर की निगरानी
• मानवरहित नाव का अनुप्रयोग
