डायर सीरीज डीएम-2000 एयर और गैसों के लिए डिफरेंशियल प्रेशर ट्रांसमीटर

वायु और गैसों के लिए ड्वायर सीरीज डीएम-2000 डिफरेंशियल प्रेशर ट्रांसमीटर

उत्पाद परिचय

Dwyer Series DM-2000 डिफरेंशियल प्रेशर ट्रांसमीटर को हवा और संगत गैसों के दबाव को मापने के लिए डिज़ाइन किया गया है, जो औद्योगिक नियंत्रण प्रणालियों के साथ निर्बाध एकीकरण के लिए एक मानक 4-20 mA आउटपुट सिग्नल प्रदान करता है। इसका आवास एक मानक Magnehelic  गेज के समान कटआउट में फिट होने के लिए डिज़ाइन किया गया है, जो सीधा रेट्रोफिटिंग सक्षम करता है। विशिष्ट दबाव सीमाओं के लिए फ़ैक्टरी-कैलिब्रेटेड, इस ट्रांसमीटर में त्वरित स्थापना के लिए एकीकृत दबाव कनेक्शन के साथ ग्लास-भरे प्लास्टिक का निर्माण होता है। डिजिटल पुश-बटन शून्य और स्पैन समायोजन फ़ील्ड कैलिब्रेशन को सरल बनाते हैं, जबकि एक वैकल्पिक 3.5-अंकीय एलसीडी चयनित इंजीनियरिंग इकाइयों में प्रक्रिया मान प्रदर्शित करता है, जो इसे HVAC, क्लीनरूम और औद्योगिक निगरानी अनुप्रयोगों के लिए आदर्श बनाता है।

मुख्य विशेषताएँ

Magnehelic  -संगत माउंटिंग

आसान रेट्रोफिट के लिए समान कटआउट आयामों का उपयोग करते हुए, मानक Magnehelic  गेजों के लिए सीधा प्रतिस्थापन।

विश्वसनीय दबाव संवेदन

70°F पर ±1% F.S. सटीकता के साथ हवा और गैर-दहनशील गैसों को मापता है।

प्रति वर्ष ±1% F.S. बहाव के साथ स्थिर प्रदर्शन।

उपयोगकर्ता के अनुकूल कैलिब्रेशन

सटीक ट्यूनिंग के लिए पारंपरिक पोटेंशियोमीटर को डिजिटल पुश-बटन शून्य/स्पैन समायोजन से बदलें।

सिंगल बटन के माध्यम से फ़ील्ड-चयन योग्य इंजीनियरिंग इकाइयाँ (4-6 विकल्प)।

वैकल्पिक विज़ुअल डिस्प्ले

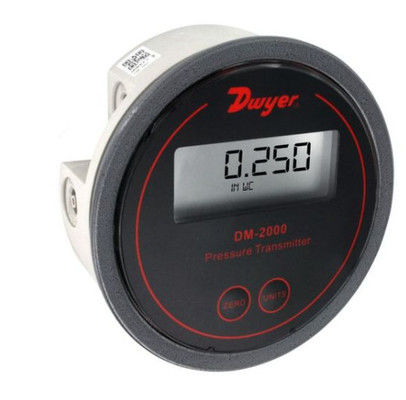

3.5-अंकीय एलसीडी (0.7" ऊंचाई) psi, inH₂O, mmH₂O, kPa, mbar, या Pa में वास्तविक समय के दबाव मान दिखाता है।

मजबूत निर्माण

स्थायित्व के लिए एकीकृत 1/8" I.D. टयूबिंग कनेक्शन के साथ ग्लास-भरे प्लास्टिक का आवास।

10 psig (0.69 बार) दबाव सीमा और -6.67°C से 48.9°C ऑपरेटिंग तापमान का सामना करता है।

औद्योगिक संगतता

4-20 mA आउटपुट के साथ 2-तार 10-35 VDC बिजली आपूर्ति, 1250 ओम लूप प्रतिरोध तक का समर्थन करती है।

सुरक्षित विद्युत कनेक्शन के लिए स्क्रू-प्रकार का टर्मिनल ब्लॉक।

Dwyer Series DM2000 विनिर्देश
सेवा: हवा और गैर-दहनशील, संगत गैसें।
गीली सामग्री: फ़ैक्टरी से परामर्श करें।
सटीकता:±70°F पर 1% F.S.
स्थिरता:+1% F.S./वर्ष।
तापमान सीमा: 20 से 120°F (-6.67 से 48.9°C)।
दबाव सीमा: 10 psig (0.69 बार)।
थर्मल प्रभाव:±0.055% F.S./°F (0.099% F.S./°C)।
बिजली की आवश्यकताएं: 10-35 VDC (2 तार)।
आउटपुट सिग्नल: 4 से 20 mA।
शून्य और स्पैन समायोजन: डिजिटल पुश-बटन शून्य और स्पैन।
लूप प्रतिरोध: डीसी: अधिकतम 0-1250 ओम।
वर्तमान खपत: डीसी: अधिकतम 38 mA।
विद्युत कनेक्शन: स्क्रू-प्रकार का टर्मिनल ब्लॉक। डिस्प्ले: 3.5 अंक एलसीडी, 0.7″ ऊंचाई।
प्रक्रिया कनेक्शन: 1/8″ I.D. टयूबिंग।
माउंटिंग ओरिएंटेशन: वर्टिकल।
वजन: 4.8 औंस (136 ग्राम)।

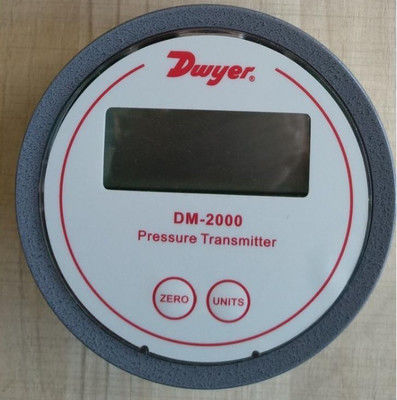

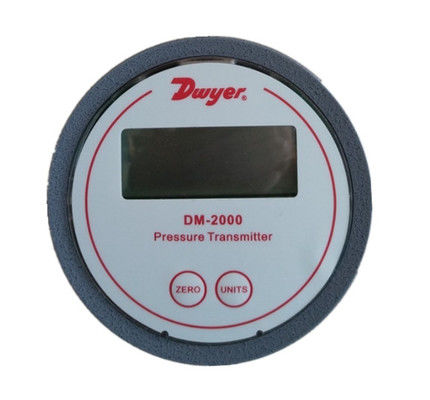

Dwyer Series DM2000 डिफरेंशियल प्रेशर ट्रांसमीटर हवा और संगत गैसों के दबाव को महसूस करता है और एक मानक 4-20 mA आउटपुट सिग्नल भेजता है। DM2000 आवास को विशेष रूप से एक मानक Magnehelic® गेज के समान व्यास कटआउट में माउंट करने के लिए डिज़ाइन किया गया है। विशिष्ट सीमाओं के लिए फ़ैक्टरी कैलिब्रेटेड मॉडल की एक विस्तृत श्रृंखला उपलब्ध है।

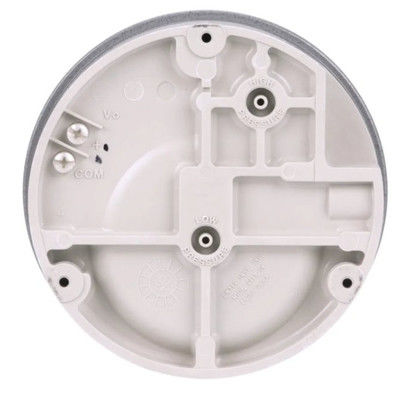

दबाव कनेक्शन ग्लास भरे प्लास्टिक मोल्डेड आवास के लिए अंतर्निहित हैं जिससे स्थापना त्वरित और आसान हो जाती है। डिजिटल पुश-बटन शून्य और स्पैन पारंपरिक टर्न-पोटेंशियोमीटर पर कैलिब्रेशन को सरल बनाते हैं। एक वैकल्पिक 3.5 अंक एलसीडी प्रक्रिया और इंजीनियरिंग इकाइयों को दिखाता है। एक सिंगल बुश बटन रेंज के आधार पर 4 से 6 इंजीनियरिंग इकाइयों के फ़ील्ड चयन की अनुमति देता है।
