ब्रांड नाम:
Schmersal
प्रमाणन:
CE
मॉडल संख्या:
AZ16 ZVK-M16

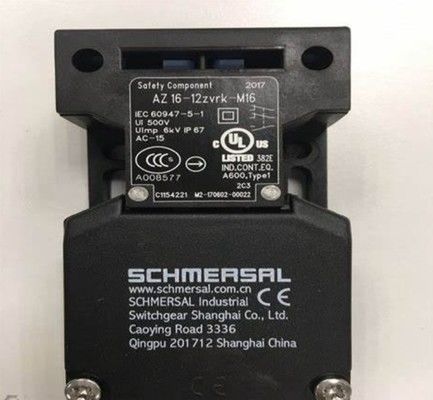

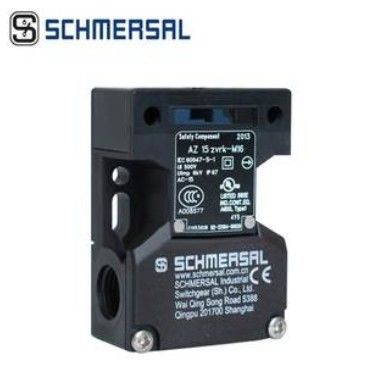

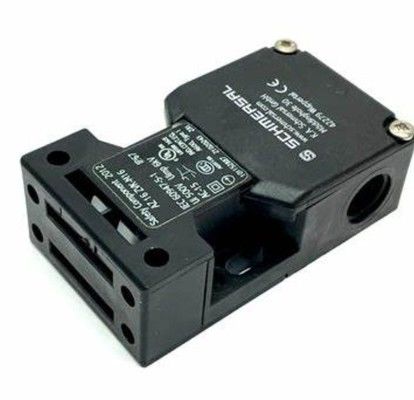

सकारात्मक ब्रेक संपर्क के साथ 3-अक्ष सुरक्षा इंटरलॉक स्विच
उत्पाद का परिचय
यह 3-अक्ष सुरक्षा इंटरलॉक स्विच औद्योगिक सुरक्षा अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें 1 सहायक संपर्क और 1 सुरक्षा संपर्क पॉजिटिव ब्रेक तकनीक के साथ है।यह एकल-चैनल उपयोग में प्रदर्शन स्तर c (श्रेणी 1) और एक तर्क इकाई के साथ दो-चैनल कॉन्फ़िगरेशन में PL d (श्रेणी 3) तक प्राप्त करता हैयह स्विच कठोर वातावरण में दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए एनसी संपर्कों के लिए 2 मिलियन और एनओ संपर्कों के लिए 1 मिलियन संचालन प्रदान करता है।IP67 सुरक्षा और एक व्यापक तापमान सीमा (-30°C से 80°C) के साथयह भारी मशीनरी और स्वचालित प्रणालियों के लिए उपयुक्त है।
उत्पाद की विशेषताएं
सुरक्षा अनुपालनः
EN ISO 13849-1, PL c (एकल-चैनल) और PL d (लॉजिक यूनिट के साथ दो-चैनल) को पूरा करता है।
सकारात्मक ब्रेक एनसी संपर्क विफलता-सुरक्षित संचालन सुनिश्चित करते हैं (न्यूनतम 10 एन ब्रेक बल) ।
B10D रेटिंगः 2M ऑपरेशन (NC), 1M ऑपरेशन (NO) 10% IE पर।
मैकेनिकल डिजाइनः
लचीली स्थापना के लिए 3 ड्राइविंग दिशाएं।
3x M16 केबल ग्रंथियां, 0.25×2.5 मिमी2 केबलों के लिए पेंच टर्मिनल।
मैकेनिकल जीवनः ≥1M संचालन, 30 N की तालाबंदी बल, अधिकतम कार्य गति 2 m/s।
पर्यावरण प्रतिरोधः
धूल और पानी के विसर्जन के खिलाफ IP67 सुरक्षा।
संचालन तापमानः -30°C से 80°C, भंडारणः -40°C से 85°C.
2,000 मीटर की ऊंचाई के लिए, प्रदूषण स्तर 3, ओवरवोल्टेज श्रेणी III।
विद्युत विनिर्देश:
सुरक्षा संपर्कः AC-15 (230V/4A), DC-13 (24V/4A).
सहायक संपर्कः लगातार स्विच करने के लिए सुरक्षा संपर्क के समान।
थर्मल परीक्षण करंट 10A, शॉर्ट सर्किट रेटिंग 1,000A.
स्थापना लचीलापनः
2x M6 फिक्सिंग स्क्रू, आयामः 30L x 52W x 90H मिमी.
ठोस/एकल तार, ठोस/बहु तार और लचीली केबलों का समर्थन करता है।
विश्वसनीयता विशेषताएं:
20 साल का मिशन समय, कम प्रतिरोध के लिए चांदी संपर्क सामग्री।
दोष निष्कासन के लिए सकारात्मक ब्रेक के साथ धीमी गति से स्विचिंग।
अधिकतम स्विचिंग आवृत्तिः उच्च कर्तव्य चक्रों के लिए 4,000 चक्र/घंटे।
