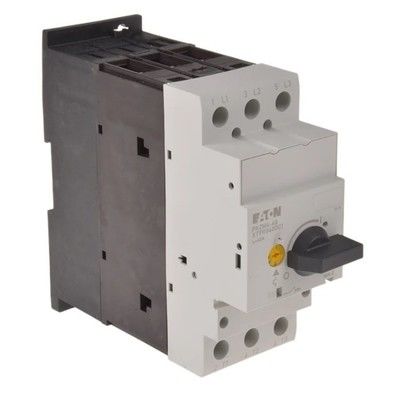

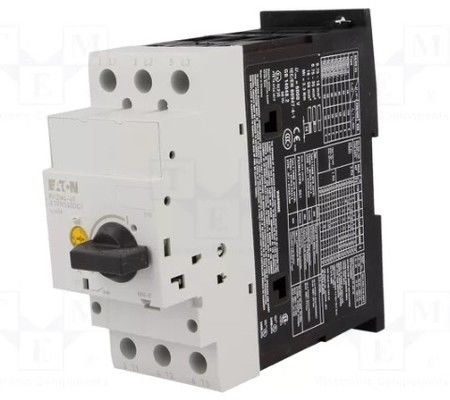

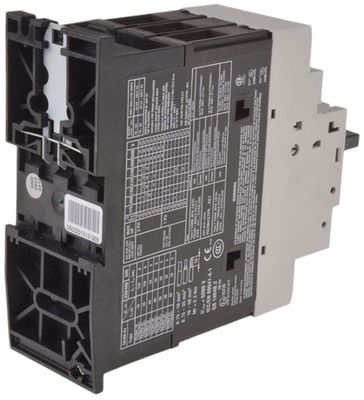

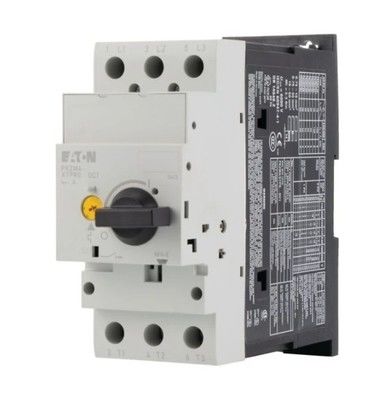

कम वोल्टेज औद्योगिक नियंत्रण और स्विच (ETIM कोडः 222354, EC000074)

निम्न-वोल्टेज औद्योगिक नियंत्रण और स्विचगियर (ईटीआईएम कोड: 222354, ईसी000074)

उत्पाद परिचय

यह निम्न-वोल्टेज औद्योगिक नियंत्रण और स्विचगियर औद्योगिक अनुप्रयोगों में विश्वसनीय बिजली प्रबंधन के लिए डिज़ाइन किया गया है। थर्मोम্যাগनेटिक स्विचिंग तकनीक और 3-पोल कॉन्फ़िगरेशन के साथ, यह सटीक अधिभार और शॉर्ट-सर्किट सुरक्षा प्रदान करता है। 690 V के रेटेड ऑपरेटिंग वोल्टेज और 40 A की स्थायी करंट रेटिंग की विशेषता वाला यह उपकरण मोटर नियंत्रण अनुप्रयोगों के लिए उपयुक्त है, जिसमें AC-3 ऑपरेशन पावर 230 V पर 11 kW और 400 V पर 20 kW तक पहुँचती है। इसका स्क्रू-कनेक्टेड मुख्य सर्किट और रोटेटिंग बटन कंट्रोल एलिमेंट आसान स्थापना और संचालन सुनिश्चित करते हैं, जबकि फेज विफलता संवेदनशीलता सिस्टम सुरक्षा को बढ़ाती है।

उत्पाद सुविधाएँ

विद्युत विनिर्देश:

रेटेड ऑपरेटिंग वोल्टेज: 690 V

रेटेड स्थायी करंट (Iu): 40 A

अधिभार रिलीज करंट सेटिंग: 32 A

शॉर्ट-सर्किट रिलीज समायोजन रेंज: 620 A

शॉर्ट-सर्किट ब्रेकिंग क्षमता (400 V पर Icu): 50 kA

सुरक्षा और कार्यक्षमता:

संयुक्त थर्मल और चुंबकीय अधिभार सुरक्षा के लिए थर्मोम্যাগनेटिक स्विच-ऑफ तकनीक।

असंतुलित भार का पता लगाने और प्रतिक्रिया देने के लिए फेज विफलता संवेदनशील डिज़ाइन।

कोई थर्मल अधिभार सुरक्षा नहीं (बाहरी सुरक्षा आवश्यक)।

मोटर नियंत्रण क्षमता:

AC-3 ऑपरेशन पावर: 230 V पर 11 kW, 400 V पर 20 kW।

यांत्रिक और कनेक्टिविटी:

3-फेज सिस्टम के लिए 3-पोल कॉन्फ़िगरेशन।

मुख्य सर्किट वायरिंग के लिए स्क्रू कनेक्शन।

मैनुअल ऑपरेशन के लिए रोटेटिंग बटन कंट्रोल एलिमेंट।

भौतिक विशेषताएँ:

आयाम: 140 मिमी (ऊँचाई) × 55 मिमी (चौड़ाई) × 160 मिमी (गहराई)

सुरक्षा की डिग्री: IP20 (ठोस वस्तुओं >12 मिमी से सुरक्षित)

डिजाइन सुविधाएँ:

पैनल माउंटिंग के लिए अंतर्निहित फिक्स्ड इंस्टॉलेशन तकनीक।

कोई एकीकृत सहायक स्विच या अंडर-वोल्टेज रिलीज नहीं।

पावर लॉस:

ऊर्जा दक्षता मूल्यांकन के लिए 20.7 W परिचालन पावर लॉस।
