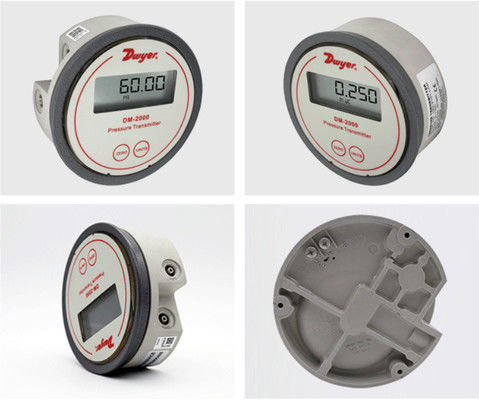

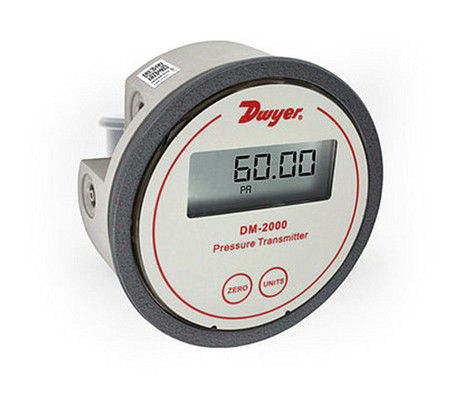

ड्वायर डीएम-2000 श्रृंखला अंतर दबाव ट्रांसमीटर

डायर डीएम-2000 सीरीज डिफरेंशियल प्रेशर ट्रांसमीटर

उत्पाद परिचय

डायर डीएम-2000 सीरीज डिफरेंशियल प्रेशर ट्रांसमीटर को हवा और संगत गैसों के लिए दबाव की निगरानी के लिए डिज़ाइन किया गया है, जो औद्योगिक नियंत्रण प्रणालियों के साथ निर्बाध एकीकरण के लिए एक मानक 4–20 mA आउटपुट सिग्नल प्रदान करता है। इसका आवास सटीक रूप से मानक मैग्नेहेलिक® गेज के समान व्यास कटआउट में फिट होने के लिए डिज़ाइन किया गया है, जिससे सहज प्रतिस्थापन और सिस्टम अपग्रेड सक्षम होते हैं। फैक्टरी-कैलिब्रेटेड विभिन्न प्रकार के प्रेशर स्पैन में—जिसमें वैकल्पिक 3.5-अंकीय एलसीडी डिस्प्ले वाले मॉडल भी शामिल हैं—ट्रांसमीटर त्वरित प्रतिक्रिया समय को उपयोगकर्ता के अनुकूल डिजिटल पुश-बटन शून्य और स्पैन समायोजन के साथ जोड़ता है, जिससे पारंपरिक पोटेंशियोमीटर कैलिब्रेशन की आवश्यकता समाप्त हो जाती है। ग्लास-फिल्ड प्लास्टिक मोल्डेड हाउसिंग में त्वरित स्थापना के लिए अंतर्निहित प्रेशर कनेक्शन शामिल हैं, जबकि फील्ड-चयन योग्य इंजीनियरिंग यूनिट (4–6 विकल्प, रेंज पर निर्भर) विविध अनुप्रयोगों के लिए बहुमुखी प्रतिभा को बढ़ाते हैं।

उत्पाद की विशेषताएं

सटीकता और स्थिरता:

±70°F (21°C) पर ±1% FS सटीकता; ±1% FS/वर्ष की दीर्घकालिक स्थिरता।

थर्मल प्रभाव: तापमान पर विश्वसनीय प्रदर्शन के लिए ±0.055% FS/°F (0.099% FS/°C)।

आउटपुट और पावर:

10–35 VDC (2-तार प्रणाली) के साथ संगत मानक 4–20 mA आउटपुट सिग्नल।

लूप प्रतिरोध: 1250 Ω तक; वर्तमान खपत: कुशल संचालन के लिए 38 mA अधिकतम।

डिस्प्ले और यूनिट:

वास्तविक समय में दबाव विज़ुअलाइज़ेशन के लिए वैकल्पिक 3.5-अंकीय एलसीडी डिस्प्ले (0.7" ऊंचाई)।

मॉडल रेंज के आधार पर फील्ड-चयन योग्य इंजीनियरिंग यूनिट (उदाहरण के लिए, in w.c., Pa, mbar, kPa, psi)।

निर्माण और स्थापना:

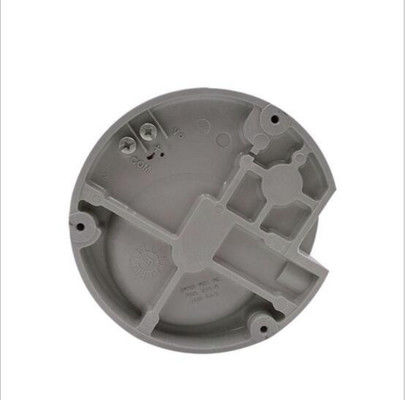

त्वरित सेटअप के लिए एकीकृत प्रेशर कनेक्शन के साथ ग्लास-फिल्ड प्लास्टिक मोल्डेड हाउसिंग।

प्रक्रिया कनेक्शन: 1/8" ID ट्यूबिंग; ऊर्ध्वाधर माउंटिंग ओरिएंटेशन विरासत प्रणालियों से मेल खाता है।

कॉम्पैक्ट डिज़ाइन: स्पेस-कुशल स्थापना के लिए 4.8 oz (136 g) वजन।

पर्यावरण विनिर्देश:

तापमान रेंज: 20–120°F (-6.67–48.9°C); दबाव सीमा: 10 psig (0.69 बार)।

हवा और गैर-दहनशील गैसों के लिए उपयुक्त; उत्पाद कॉन्फ़िगरेशन के माध्यम से NIST कैलिब्रेशन उपलब्ध है।

कैलिब्रेशन और अनुकूलन:

बिना उपकरणों के फील्ड कैलिब्रेशन के लिए डिजिटल पुश-बटन शून्य और स्पैन समायोजन।

विभिन्न फैक्टरी-कैलिब्रेटेड रेंज (उदाहरण के लिए, 0.1" w.c. से 5" w.c.) और द्वि-दिशात्मक मॉडल (उदाहरण के लिए, ±0.25" w.c.) विशेष आवश्यकताओं के लिए।
