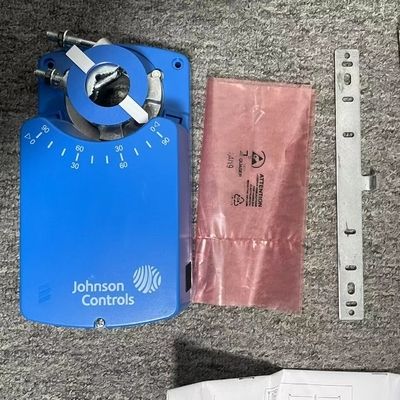

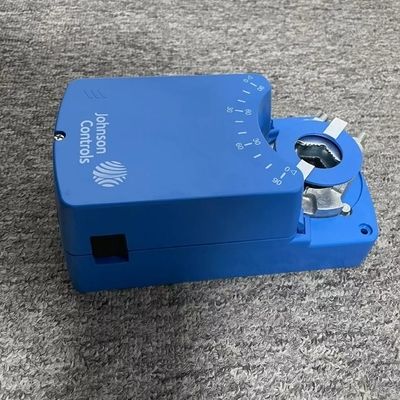

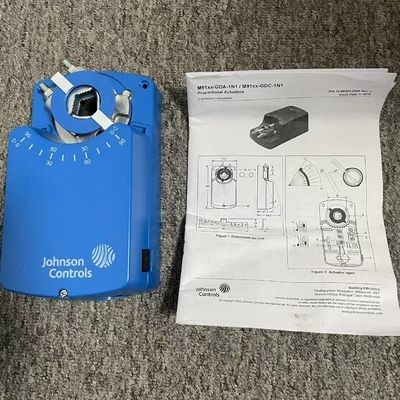

जॉनसन कंट्रोल्स M9108-GDC-1N1 फील्ड कंट्रोल स्विच

ओरिजिनल जॉनसन कंट्रोल्स M9108-GDC-1N1, M9108 श्रृंखला से संबंधित एक फील्ड कंट्रोल इक्विपमेंट स्विच है, जिसमें M9116, M9124 और M9132 मॉडल भी शामिल हैं। जॉनसन ब्रांड नाम के साथ, यह USD120 प्रति पीस की कीमत पर उपलब्ध है, जिसमें न्यूनतम ऑर्डर मात्रा 1 है और 1000 इकाइयों की बड़ी आपूर्ति क्षमता है। मूल पैकेजिंग में पैक किया गया और 1 सप्ताह की डिलीवरी समय के साथ, यह विभिन्न औद्योगिक आवश्यकताओं के लिए सुविधाजनक और समय पर खरीद प्रदान करता है।

M9108 श्रृंखला, जिससे यह स्विच संबंधित है, हीटिंग, वेंटिलेटिंग और एयर कंडीशनिंग (HVAC) सिस्टम में उपयोग के लिए डिज़ाइन किए गए आनुपातिक इलेक्ट्रिक गैर-स्प्रिंग रिटर्न एक्ट्यूएटर से बनी है। ये एक्ट्यूएटर एयर डैम्पर्स और वाल्व को स्थिति देने के लिए उपयुक्त हैं, जो विभिन्न अनुप्रयोगों में विश्वसनीय नियंत्रण प्रदान करते हैं।

• दोहरी नियंत्रण इनपुट: अधिकांश अनुप्रयोगों की आवश्यकताओं को पूरा करता है, जो विभिन्न नियंत्रण प्रणालियों के साथ एकीकरण में लचीलापन प्रदान करता है।
• आउटपुट स्थिति फीडबैक: स्विच, एक पोटेंशियोमीटर, या 0 से 10 VDC सिग्नल के माध्यम से सटीक स्थिति संवेदन के साथ सरल, क्लोज-लूप नियंत्रण प्रदान करता है, जो सटीक संचालन सुनिश्चित करता है।
• इलेक्ट्रॉनिक स्टॉल डिटेक्शन: यदि स्टॉल की स्थिति का पता चलता है, तो एक्ट्यूएटर मोटर को निष्क्रिय करके विश्वसनीयता बढ़ाता है, जिससे मोटर को नुकसान से बचाया जा सकता है।
• दोहरी स्केल कवर: कवर पर एक दोहरी स्केल (0 से 90° और 90 से 0°) की सुविधा है, जो आसान निगरानी के लिए 10° की वृद्धि में एक्ट्यूएटर की रोटेशन स्थिति को इंगित करता है।
• समायोज्य रोटेशन: हटाने योग्य युग्मक 5-डिग्री की वृद्धि में 0 से 90° तक रोटेशन रेंज के समायोजन की अनुमति देता है, जो विभिन्न डैम्पर और वाल्व आवश्यकताओं के अनुकूल होता है।
• सुरक्षित माउंटिंग: एक स्टील यू-बोल्ट क्लैंप से लैस है जो चार-बिंदु डैम्पर शाफ्ट ग्रिपिंग प्रदान करता है, जो स्थिर स्थापना सुनिश्चित करता है।
• आसान सेटअप: जम्पर-चयनित रोटेशन दिशा और मैनुअल गियर रिलीज स्थापना, सेटअप और फील्ड समायोजन को सरल बनाते हैं।
• सुविधाजनक कनेक्शन: नेशनल पाइप थ्रेड (NPT) थ्रेडेड हाउसिंग वायरिंग की सुविधा प्रदान करते हुए, विद्युत फिटिंग के लिए आसान कनेक्शन की अनुमति देता है।
• बहुमुखी माउंटिंग: एक डैम्पर पर डायरेक्ट- या रिमोट-माउंट किया जा सकता है, जो स्थापना स्थान में लचीलापन प्रदान करता है।

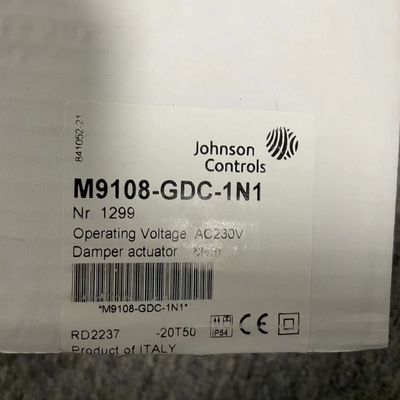

• मॉडल नंबर: M9108-GDC-1N1 (श्रृंखला में M9108, M9116, M9124, M9132 शामिल हैं)
• ब्रांड नाम: जॉनसन
• उत्पाद प्रकार: फील्ड कंट्रोल इक्विपमेंट स्विच (आनुपातिक इलेक्ट्रिक गैर-स्प्रिंग रिटर्न एक्ट्यूएटर का हिस्सा)
• पावर आवश्यकताएँ: 20 से 30 VAC 50/60 Hz पर (M9108 श्रृंखला एक्ट्यूएटर 24 VAC या VDC पर संचालित होते हैं)
• इनपुट प्रतिबाधा: वोल्टेज इनपुट
• फीडबैक सिग्नल: 0 से 10 VDC
• टॉर्क (M9108 मॉडल): 70 lb∙in (8 N∙m) तक
• रोटेशन रेंज: यांत्रिक रूप से 0 से 90° तक 5-डिग्री की वृद्धि में समायोज्य
• शाफ्ट संगतता: 3/4 इंच तक गोल शाफ्ट वाले डैम्पर्स के लिए उपयुक्त। (19 मिमी) या 5/8 इंच तक के वर्ग शाफ्ट। (16 मिमी)
• रंग: नीला
• वारंटी: 1 वर्ष
