YOKOGAWA डिजिटल YEWFLO भंवर फ्लोमीटर FOUNDATION फील्डबस के साथ

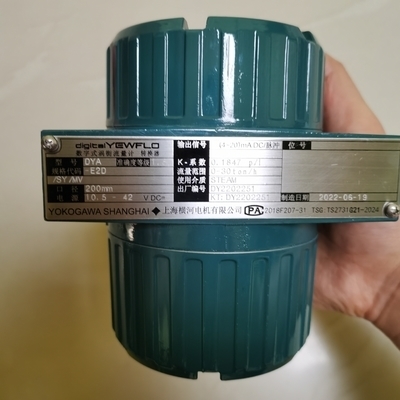

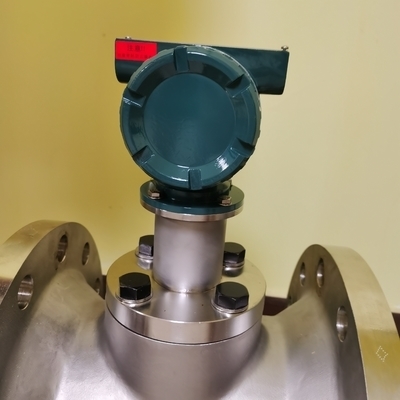

फाउंडेशन फील्डबस संचार के साथ Yokogawa digitalyewflo vortex FlowMeter (मॉडल: DY vortex FlowMeter, Dya भंवर प्रवाह कनवर्टर)

Yokogawa digitalyewflo भंवर फ्लोमीटर, OpRex मापन श्रेणी के तहत Oprex फील्ड इंस्ट्रूमेंट्स परिवार का हिस्सा, एक उच्च-प्रदर्शन प्रवाह माप समाधान है जो तरल, गैसों और भाप के लिए डिज़ाइन किया गया है। उन्नत डिजिटल तकनीक के साथ एक फील्ड-सिद्ध सेंसर और बॉडी असेंबली (दुनिया भर में स्थापित 450,000 से अधिक इकाइयों के साथ) का संयोजन-जिसमें योकोगवा के मालिकाना स्पेक्ट्रल सिग्नल प्रोसेसिंग (एसएसपी) शामिल हैं-यह फ्लोमीटर कठोर प्रक्रिया की स्थिति में भी सटीकता और स्थिरता प्रदान करता है। इंटीग्रल या रिमोट डिटेक्टर प्रकार (डीवाई) और रिमोट कन्वर्टर्स (डीवाईए) के रूप में उपलब्ध है, यह फाउंडेशन फील्डबस, हार्ट 7/5, और मस्तिष्क संचार प्रोटोकॉल का समर्थन करता है, जिससे औद्योगिक नियंत्रण प्रणालियों में सहज एकीकरण को सक्षम होता है। लाइनअप में एक कम बोर प्रकार भी शामिल है, जो कम प्रवाह दरों के लिए अनुकूलित और सरलीकृत स्थापना के लिए अनुकूलित है, जिससे यह अलग -अलग प्रवाह मांगों के साथ अनुप्रयोगों के लिए बहुमुखी है।

कम बोर प्रकार एक गाढ़ा रिड्यूसर के साथ फ्लोमीटर को एकीकृत करता है, कम-प्रवाह और चर-प्रवाह अनुप्रयोगों के लिए अद्वितीय लाभ प्रदान करता है:

• सरलीकृत स्थापना:सीधे पाइप की लंबाई के लिए अलग -अलग रिड्यूसर, एक्सपेंडरों, या छोटे पाइपों की आवश्यकता को समाप्त कर देता है, कनेक्शन बिंदुओं को 70% तक कम करता है और रिसाव जोखिम को कम करता है।
• विस्तारित कम-प्रवाह माप:मानक प्रकारों की तुलना में कम माप सीमा को 2-3 गुना तक विस्तारित करता है, मुख्य पाइप को कम किए बिना सटीक कम-प्रवाह का पता लगाने में सक्षम होता है।
• लागत और सुरक्षा लाभ:स्थापना लागत को कम करता है, द्रव रिसाव जोखिमों को कम करता है, और फ्लो रेंज समायोजन के लिए प्रक्रियाओं को रोकने की आवश्यकता को समाप्त करता है (जैसे, छिद्र प्लेटों की जगह)।

दो reducer विकल्प:

• /R1:डिटेक्टर बोर का आकार निकला हुआ किनारा पाइपिंग से 1 आकार से कम।
• /R2:डिटेक्टर बोर का आकार 2 आकारों से कम हो गया, जो अल्ट्रा-लो फ्लो दरों के लिए आदर्श है।

विशेष संस्करणों के साथ संगतता:बहु-चर प्रकार (तापमान माप और सुधार के लिए) या उच्च तापमान संस्करण (450 डिग्री सेल्सियस तक की प्रक्रिया तापमान) के साथ जोड़ा जा सकता है, बहुमुखी प्रतिभा को बढ़ाता है।

प्रक्रिया तापमान:मानक प्रकार: -29 से 250 डिग्री सेल्सियस; उच्च तापमान संस्करण: 450 डिग्री सेल्सियस तक।

प्रक्रिया का दबाव:-0.1 एमपीए टू फ्लैग रेटिंग (मॉडल द्वारा भिन्न होता है)।

व्यास:

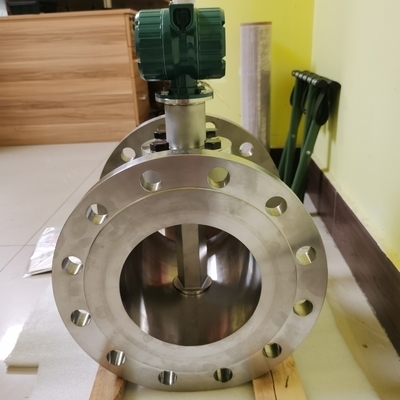

• मानक प्रकार: वेफर (15-100 मिमी), निकला हुआ किनारा (15-400 मिमी)।
• कम बोर प्रकार: निकला हुआ किनारा (25-200 मिमी) /आर 1 या /आर 2 रिड्यूसर के साथ।

शुद्धता:

• तरल पदार्थ: of 0.75% पढ़ने (रेनॉल्ड्स संख्या पर निर्भर करता है)।
• गैसों/भाप: ± 1.0% पढ़ने (प्रवाह वेग पर निर्भर करता है)।

आउटपुट सिग्नल:एनालॉग आउटपुट, ट्रांजिस्टर कॉन्टैक्ट आउटपुट (एक साथ आउटपुट उपलब्ध)।

• मानक प्रकार:बॉयलर, रासायनिक प्रसंस्करण और उपयोगिता प्रणालियों में व्यापक प्रवाह रेंज के लिए आदर्श।
• कम बोर प्रकार:भाप आपूर्ति लाइनों, मौसमी प्रवाह-चर प्रणालियों और वस्त्रों, भोजन और निर्माण सामग्री निर्माण में कम-प्रवाह प्रक्रियाओं के लिए उपयुक्त है।
• बहु-चर संयोजन:कम प्रवाह दरों पर भी संतृप्त भाप के प्रत्यक्ष द्रव्यमान प्रवाह माप को सक्षम करता है।
