ब्रांड नाम:
Honeywell
प्रमाणन:
ce
मॉडल संख्या:
मॉडल 427
वीडियो
वीडियो
वीडियो
वीडियो

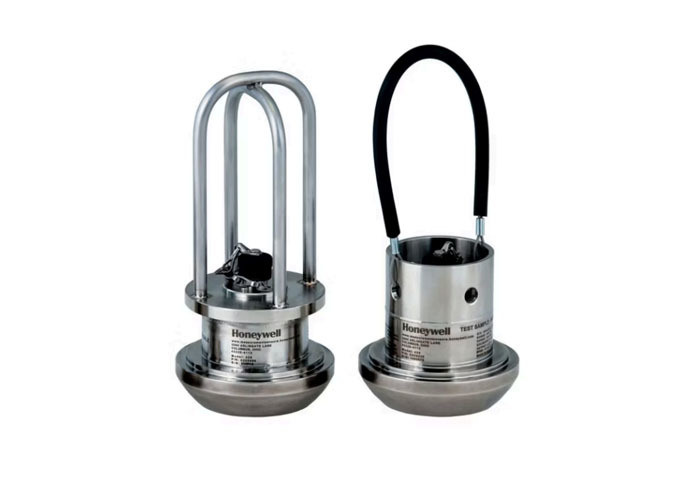

हनीवेल का मॉडल 427 विंग यूनियन प्रेशर ट्रांसमीटर एक मजबूत और टिकाऊ समाधान है जिसे ऑनशोर और ऑफशोर दोनों प्रतिष्ठानों के लिए डिज़ाइन किया गया है। 1502 विंग यूनियन की विशेषता वाला, यह ट्रांसमीटर एक नए डिज़ाइन किए गए प्रेशर पोर्ट को शामिल करता है जिसमें व्यापक व्यास और उथली गहराई होती है, जिससे चिपचिपा कीचड़ बिना अवशेष निर्माण के गुजर सकता है।
ट्रांसमीटर ±0.2% BFSL (बेस्ट फिट स्ट्रेट लाइन) की अधिकतम सटीकता प्रदान करता है, जो ड्रिलिंग संचालन सहित महत्वपूर्ण तेल उद्योग अनुप्रयोगों के लिए निरंतर, उच्च-सटीक दबाव माप प्रदान करता है। इसका स्वतंत्र दबाव-संवेदी डायाफ्राम टॉर्किंग के दौरान शून्य बहाव को कम करता है और विद्युत क्षेत्रों में दीर्घकालिक सिग्नल विचलन को समाप्त करता है।
पूरी तरह से वेल्डेड निर्माण, पेटेंट इलेक्ट्रॉन बीम वेल्डिंग प्रक्रिया के साथ, सभी परिस्थितियों में बेहतर सील अखंडता सुनिश्चित करता है। एकीकृत विंग यूनियन डिज़ाइन और विशेष असेंबली प्रक्रिया कठोर वातावरण में विश्वसनीय संचालन के लिए असाधारण कंपन और झटके का प्रतिरोध प्रदान करती है।
आदेश सूची
| आदेश कोड | विवरण |
| BP427DR,6,1AC,2N,6Z,7AD,10E | 427 प्रकार, 5,000 psi, 0.2% सटीकता, -35°C से 80°C [-30°F से 180°F] तापमान मुआवजा, 4 mA से 20 mA दो-तार आंतरिक रूप से सुरक्षित, MS संगत,4-पिन कनेक्टर, प्रेशर डायाफ्राम |
| BP427NG,6,1AC,2N,6Z,7AD,10E | 427 प्रकार, 350 बार, 0.2% सटीकता, -35°C से 80°C [-30°F से 180°F] तापमान मुआवजा, 4 mA से 20 mA दो-तार आंतरिक रूप से सुरक्षित, MS संगत,4-पिन कनेक्टर, प्रेशर डायाफ्राम |
| BP427DV,6,1AC,2N,6Z,7AD,10E | 427 प्रकार, 10,000 psi, 0.2% सटीकता, -35°C से 80°C [-30°F से 180°F] तापमान मुआवजा, 4 mA से 20 mA दो-तार आंतरिक रूप से सुरक्षित, MS संगत,4-पिन कनेक्टर, प्रेशर डायाफ्राम |
| BP427MN,6,1AC,2N,6Z,7AD,10E | 427 प्रकार, 1,000 बार, 0.2% सटीकता, -35°C से 80°C [-30°F से 180°F] तापमान मुआवजा, 4 mA से 20 mA दो-तार आंतरिक रूप से सुरक्षित, MS संगत,4-पिन कनेक्टर, प्रेशर डायाफ्राम |
| BP427EJ,6,1AC,2N,6Z,7AD,10E | 427 प्रकार, 15,000 psi, 0.2% सटीकता, -35°C से 80°C [-30°F से 180°F] तापमान मुआवजा, 4 mA से 20 mA दो-तार आंतरिक रूप से सुरक्षित, MS संगत,4-पिन कनेक्टर, प्रेशर डायाफ्राम |
| दबाव विनिर्देश | ||
|---|---|---|
| दबाव रेंज | 0 psi से 5000 psi; 0 psi से 6000 psi; 0 psi से 10000 psi; 0 psi से 15000 psi; 0 psi से 20000 psi; 0 बार से 350 बार; 0 बार से 400 बार; 0 बार से 700 बार; 0 बार से 1000 बार; 0 बार से 1350 बार | |
| सटीकता | बेस्ट फिट स्ट्रेट लाइन (BFSL) का ±0.2% | |
| अंशांकन | 5-बिंदु अंशांकन: पूर्ण पैमाने (FS) का 0%, 50%, और 100% | |
| आउटपुट | 4mA से 20mA, 2-तार माप रेंज | |
| पर्यावरण विनिर्देश | ||
| ऑपरेटिंग तापमान | -43℃ से 93℃ (-45℉ से 200℉) | |
| मुआवजा तापमान | -34℃ से 82℃ (-30℉ से 180℉) | |
| तापमान प्रभाव - शून्य | पूर्ण पैमाने (FS) का 0.018%/℃ (पूर्ण पैमाने (FS) का 0.01%/℉) | |
| तापमान प्रभाव - स्पैन | रीडिंग का 0.018%/℃ (रीडिंग का 0.01%/℉) | |
| सीलिंग | हर्मेटिक IP68/NEMA 6P | |
| विद्युत विनिर्देश | ||
| आपूर्ति वोल्टेज | 9 Vdc से 28 Vdc | |
| इन्सुलेशन प्रतिरोध | > 100 mΩ at 50 Vdc | |
| अधिकतम लूप प्रतिरोध | 950 Ω (28V पर) से 0 Ω (9V पर) तक रैखिकता | |
| सर्किट सुरक्षा | बिजली आपूर्ति तारों के लिए रिवर्स ध्रुवता सुरक्षा | |
| RFI/EMI सुरक्षा | 5000 Hz से 1GHz तक शोर प्रतिरक्षा | |
| आवृत्ति प्रतिक्रिया | न्यूनतमकरण के लिए ग्राहक-निर्दिष्ट और फ़ैक्टरी-स्थापित फ़िल्टर; 10Hz से 2500Hz अधिकतम तक आवृत्ति प्रतिक्रिया | |
| शून्य और स्पैन समायोज्य | कनेक्टर को हटाकर फील्ड समायोज्य | |
| शंट अंशांकन डेटा | शामिल | |
| विद्युत टर्मिनल (मानक) | MS श्रृंखला, 4-पिन, कनेक्टर के साथ संगत; तेल और गैस उद्योग के लिए समर्पित स्टेनलेस स्टील से बना, पूर्ण सीलिंग प्रदान करता है | |
| यांत्रिक विनिर्देश | ||
| मीडिया | संक्षारक और अपघर्षक सेवा, Inconel X-750 | |
| अधिभार, सुरक्षा | रेटेड फुल-स्केल प्रेशर का 150% या 1502 फिटिंग की सीमा | |
| अधिभार, फट | रेटेड प्रेशर का 300% या 1502 फिटिंग की सीमा | |
| प्रेशर पोर्ट | 1502 विंग यूनियन, 51 मिमी [2 इंच] पाइप, बाहरी थ्रेड के साथ पुरुष अंत | |
| छिद्र व्यास | 22.86 मिमी [0.9 इंच] आंतरिक व्यास * 10.16 मिमी [0.4 इंच] गहराई; 25.4 मिमी [1.0 इंच] इनलेट व्यास | |
| गीली सामग्री | Inconel X-750 | |
| वज़न | 2722 ग्राम [6 पाउंड] | |
| आवास सामग्री | 316L (स्टेनलेस स्टील जिसमें ढाले और उभरे हुए अक्षर हैं) | |
