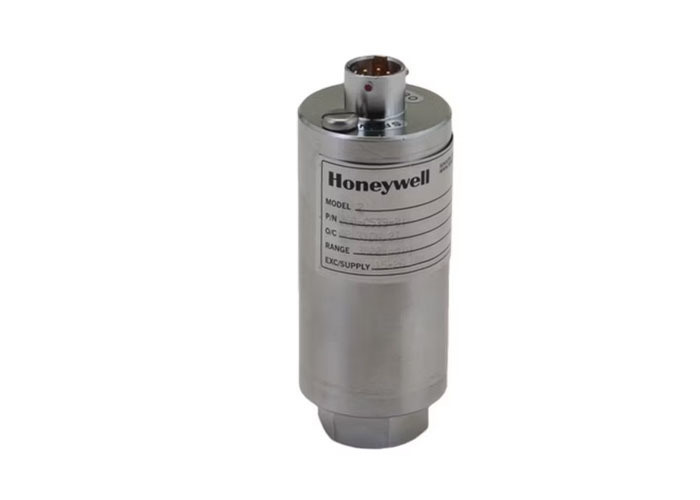

हनीवेल मॉडल जेड प्रेशर ट्रांसड्यूसर 0.25% सटीकता 0.5 से 60,000 पीसीजी/एक रेंज और स्टेनलेस स्टील निर्माण के साथ ((भाग संख्याः060-0761-17ZG-04/060-0761-20ZG-01/060-0761-25ZG-01)

0.5 psig/a से 60,000 psig/a. ±0.25% पूर्ण पैमाने की सटीकता।

मॉडल Z दबाव ट्रांसड्यूसर 17-4 PH स्टेनलेस स्टील से निर्मित कठोर औद्योगिक सेंसर हैं (अप करने के लिए रेंज के लिए गीला सामग्री 2,000 पीएसआई) या 15-5 पीएच स्टेनलेस स्टील (श्रेणियों 2 के लिए गीला सामग्री)उच्च सटीकता और माप स्थिरता की आवश्यकता वाले मांग वाले अनुप्रयोगों के लिए डिज़ाइन किए गए, ये ट्रांसड्यूसर 0.5 से 60 पीएसआई तक दबाव रेंज को कवर करते हैं,000 पीएसआई और पूर्ण चार-बांह 350 ओम तनाव गेज पुलों का उपयोग करें.

कई विन्यास विकल्पों के साथ उपलब्ध है जिसमें विस्तारित तापमान संचालन, विभिन्न विद्युत समापन, गीली सामग्री, और उच्च स्तर के आउटपुट (5 वीडीसी, 10 वीडीसी, या 4 एमए से 20 एमए) शामिल हैं।अधिकांश उच्च स्तरीय आउटपुट मॉडलों में सरलीकृत सेंसर-टू-डेटा सिस्टम सेटअप के लिए मानक आंतरिक शंट कैलिब्रेशन सर्किट होते हैंएक वैकल्पिक आंतरिक हस्ताक्षर कैलिब्रेशन चिप मॉडल एससी चार या बारह चैनल डिजिटल संकेतक के साथ स्वचालित विन्यास को सक्षम करती है।

स्ट्रेन गेज आधारित मॉडल जेड डिजाइन प्राथमिक दबाव सेंसर डायफ्राम को वायुमंडल के संदर्भ में रखता है, पर्यावरण की परिस्थितियों के बावजूद स्थिर शून्य बनाए रखता है।पूर्ण संस्करण में एक पूर्ण वेल्डेड, असाधारण दीर्घकालिक स्थिरता के लिए वैक्यूम संदर्भ कक्ष।

• 0.25% सटीकता
• 0.005% एफएस/°एफ तापमान प्रभाव
• 0.5 पीएसआईजी/एक से 60,000 पीएसआईजी/एक सीमा
• कई आउटपुट विकल्पः mV/V, 4-20 mA, 0-5 Vdc, या 0-10 Vdc
• पूरी तरह से वेल्डेड, स्टेनलेस स्टील निर्माण
• आंतरिक रूप से सुरक्षित उपलब्ध (केवल 2N विकल्प)
• सीई अनुमोदित

भाग संख्या
