ब्रांड नाम:
Honeywell
मॉडल संख्या:
जीकेई सीरीज

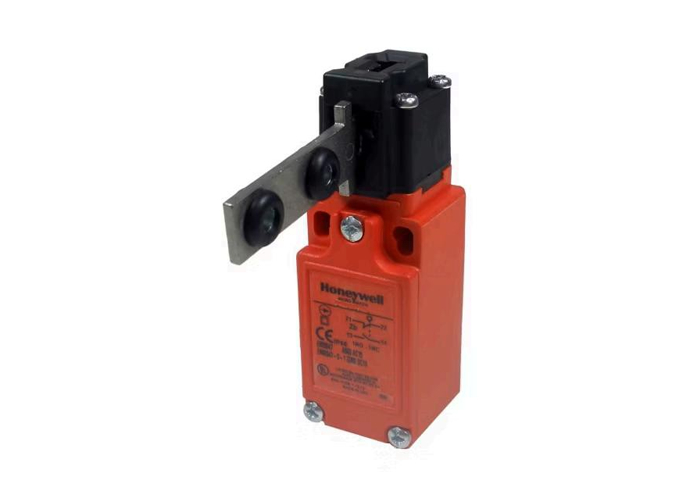

आईईसी 20 मिमी माउंटिंग के साथ ग्लास से भरा पॉलिएस्टर आवास। प्रमाणित cULus, सीई, SIL3। IP66/67 और NEMA 1, 4X (इंडोर), 12, 13 रेटेड। चांदी के संपर्कों की सुविधा है।
दGKE श्रृंखला सुरक्षा कुंजी संचालित स्विचएक कॉम्पैक्ट, लागत प्रभावी पैकेज में सुरक्षा हार्ड गार्डिंग अनुप्रयोगों के लिए बेहतर विश्वसनीयता प्रदान करता है। सकारात्मक खोलने सुरक्षा संपर्कों और कई संपर्क विन्यास की विशेषता है,GKE के घूर्णन सिर पांच दिशाओं से actuator संलग्न करने की अनुमति देता हैइस स्विच में आईईसी 60947-5-1 के अनुसार दोहरी इन्सुलेशन सुविधा है और इसमें दो मानक एक्ट्यूएटर का विकल्प है।
| भाग संख्या | विवरण |
|---|---|
| GKEA01L | माइक्रो स्विच जीकेई श्रृंखला दोहरी प्रवेश कुंजी संचालित सुरक्षा स्विच, 1NC1NO प्रत्यक्ष खोलने, स्नैप कार्रवाई, 12 एनपीटी, प्लास्टिक, चांदी संपर्क |
| GKEA03L | सुरक्षा सीमा स्विच-भारी शुल्क |
| GKEA06L | माइक्रो स्विच जीकेई श्रृंखला दोहरी प्रवेश कुंजी संचालित सुरक्षा स्विच, 2 एनसी प्रत्यक्ष खोलने, धीमी कार्रवाई, 12 एनपीटी, प्लास्टिक, चांदी संपर्क |
| GKEC01L | माइक्रो स्विच जीकेई श्रृंखला दोहरी प्रवेश कुंजी संचालित सुरक्षा स्विच, 1NC1NO प्रत्यक्ष खोलने, स्नैप कार्रवाई, 20 मिमी, प्लास्टिक, चांदी संपर्क |
| GKEC03L | MICRO SWITCH GKE सीरीज डबल एंट्री कुंजी संचालित सुरक्षा स्विच, 1NC1NO प्रत्यक्ष खोलने, धीमी कार्रवाई, ब्रेक-पूर्व-निर्माण (बीबीएम), 20 मिमी, प्लास्टिक, चांदी संपर्क |
| विशेषता | पैरामीटर |
|---|---|
| विवरण | दोहरी प्रविष्टि कुंजी संचालित सुरक्षा इंटरलॉक स्विच |
| एजेंसी प्रमाणन | CE, DOC A340 cULus, फाइल E37138 CCC, प्रमाणपत्र # 2011010305489827 SIL, संदर्भ SIRA FSP 09009/02 |
| आवास सामग्री | ग्लास से भरा थर्मोप्लास्टिक पॉलिएस्टर |
| एक्ट्यूएटर कुंजी सामग्री | स्टेनलेस स्टील |
| विद्युत कनेक्शन | 20 मिमी या 0.5-14 एनपीटी के साथ प्रत्येक वायरिंग बिंदु स्विच में एक घुमावदार टर्मिनल पेंच |
| संपर्क/स्विच विकल्प 1 | 1NC/1NO धीमी क्रिया BBM, 1NC/1NO स्नैप क्रिया, 2NC धीमी क्रिया |
| संपर्क डिजाइन | डबल ब्रेक, विद्युत रूप से अलग (Zb) |
| संपर्क सामग्री | चांदी का मिश्रण |
| विद्युत रेटिंग | तालिका 2 देखें |
| उपयोग श्रेणी | 1NC/1NO: AC-15, A600; DC13-Q300 2NC: AC-15, A300; DC13-Q300 |
| नामित परिचालन वोल्टेज (यूई) | 1NC/1NO: 120 वैक, 240 वैक, 600 वैक, 125 वीडीसी, 250 वीडीसी 2NC: 120 वैक, 240 वैक, 125 वीडीसी, 250 वीडीसी |
| नामित परिचालन करंट (आईई) | 1NC/1NO: 6A, 3A, 1.2A, 0.55, 0.27 2NC: 6 A, 3 A, 0.55 A, 0.27 A |
| थर्मल करंट (Ith) | 10 ए |
| नामित इन्सुलेशन (यूआई) | 1NC/1NO: 600 V 2NC: 300 V |
| नामित आवेग प्रतिरोध वोल्टेज (Uimp) | 2500 वी |
| शॉर्ट सर्किट सुरक्षा उपकरण (SCPD) | वर्ग जे फ्यूज, 10 ए/600 वोल्ट |
| प्रदूषण की डिग्री | 3 |
| पर्यावरणीय सीलिंग | IP 66/67; NEMA 1, 4X (इंडोर), 12, 13 |
| परिचालन तापमान | -25° से 85° से [-13° फारेनहाइट से 185° फारेनहाइट] |
| झटका | 50 ग्राम प्रति आईईसी 60068-2-27 |
| कंपन | 10 ग्राम प्रति आईईसी 60068-2-6 |
| एमसीटीएफ (मैकेनिकल लाइफ) | 15,930,000 चक्र |
| एमसीटीएफ (इलेक्ट्रिक लाइफ) | >25000 चक्र 75% की एकतरफा विश्वसनीयता सीमा के साथ |
| एसआईएल क्षमता 2 | IEC 61508-2:2010 के संदर्भ में HFT=1 के साथ सक्षम SIL3 |
| प्रूफ परीक्षण अंतराल | 1 वर्ष |
| नामकरण और उपयोग श्रेणी | नामित परिचालन करंट Ie (A) नामित परिचालन वोल्टेज Ue (V) पर | 24 वी | 120 वी | 240 वी | 380 वी | 480 वी | 500 वी | 600 वी |
|---|---|---|---|---|---|---|---|---|
| एसी-15 | A300 | - | 6 ए | 3 ए | - | - | - | - |
| एसी-15 | A600 | - | 6 ए | 3 ए | 1.9 ए | 1.5 ए | 1.4 ए | 1.2 ए |
| डीसी-13 | Q300 | 2.8 ए | 0.55 ए | 0.27 ए | - | - | - | - |
