ब्रांड नाम:
ABB
मॉडल संख्या:
FEF121 और FEF181
FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

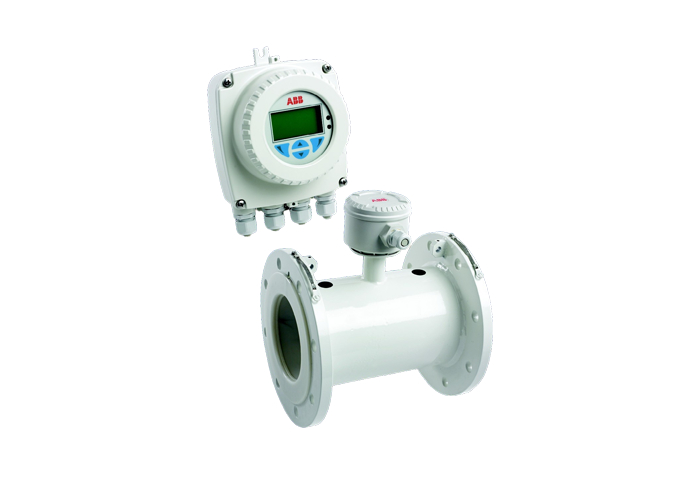

वाटरमास्टरएबीबी की नवीनतम पीढ़ी के विद्युत चुम्बकीय प्रवाहमीटर हैं जो विशेष रूप सेजल और अपशिष्ट जल उद्योग.
यह बेजोड़ सटीकता, स्थिरता और विश्वसनीयता प्रदान करता है, जिससे यह सबसेप्रवाह माप के लिए सही समाधानजल उपचार संयंत्रों, वितरण नेटवर्क और सीवरेज सिस्टम में।
इसके साथस्व-कैलिब्रेटिंग ट्रांसमीटर,छिपाए जाने योग्य और डूबने योग्य सेंसर डिजाइन, औरउन्नत निदान, वाटरमास्टर आधुनिक प्रवाह माप प्रौद्योगिकी के लिए बेंचमार्क निर्धारित करता है न्यूनतम रखरखाव के साथ दीर्घकालिक प्रदर्शन.
तकनीकी विनिर्देश
| श्रेणी | पद | विनिर्देश |
| कार्यात्मक विनिर्देशन सेंसर | दबाव की सीमाएँ | फ्लैंज रेटिंग के अनुसार |
| तापमान सीमाएँ | परिवेश का तापमानः रिमोट ट्रांसमीटर −20 से 70 °C (−4 से 158 °F); इंटीग्रल ट्रांसमीटर −20 से 60 °C (−4 से 140 °F) | |
| प्रक्रिया तापमानः -6 से 70 °C (21 से 158 °F) | ||
| पर्यावरण संरक्षण | रेटिंगः IP68 (NEMA 6) से 10 मीटर (33 फीट) गहराई, पूरी तरह से पॉट टर्मिनल बॉक्स | |
| प्रवाहकता | > 5 μS/cm | |
| ट्रांसमीटर की स्थापना | पूर्ण या दूरस्थ | |
| विद्युत कनेक्शन | 20 मिमी ग्रंथियाँ, एनपीटी में आधा, 20 मिमी बख्तरबंद ग्रंथियाँ | |
| सेंसर केबल | एबीबी वाटरमास्टर केबल, मानक या बख्तरबंद; अधिकतम लंबाई 200 मीटर (660 फीट) | |
| भौतिक विनिर्देश ️ गीले भाग | अस्तर सामग्री | पॉलीप्रोपाइलीन (DN40200), ब्लासोमर (DN2502200); WRAS सूचीबद्ध; ACS और NSF61 अनुमोदित (आकार DN40200 लंबित) |
| इलेक्ट्रोड सामग्री | स्टेनलेस स्टील 316, हेस्टेलॉय सी, टाइटेनियम (अन्य सामग्री अनुरोध पर उपलब्ध) | |
| ग्राउंडिंग रिंग | आवश्यक नहीं | |
| सुरक्षा प्लेटें | आवश्यक नहीं | |
| स्थापना की शर्तें | अपस्ट्रीम ≥ 5D; डाउनस्ट्रीम ≥ 2D | |
| दबाव हानि | Q3 पर < 0.25 बार (DN40200); Q3 पर नगण्य (DN2502200) | |
| गैर गीले भाग | फ्लैंज सामग्री | कार्बन स्टील |
| आवास सामग्री | कार्बन स्टील (DN40 ¥200 और DN700 ¥2200); प्लास्टिक (DN15 ¥600) | |
| टर्मिनल बॉक्स सामग्री | स्टेनलेस स्टील या एल्यूमीनियम | |
| केबल ग्रंथि सामग्री | प्लास्टिक या पीतल | |
| कार्यात्मक विनिर्देश ️ ट्रांसमीटर | विद्युत आपूर्ति | मुख्य धारा 85265 V AC @ < 7 VA; कम वोल्टेज 24 V AC ± 10 % / 30 % @ < 7 VA; DC 24 V ± 30 % @ < 0.4 A |
| पल्स/फ्रीक्वेंसी आउटपुट | एक समर्पित, एक विन्यास योग्य; अधिकतम आउटपुट आवृत्ति 5.250 हर्ट्ज; रेटिंग 30 वी @ 220 एमए खुला कलेक्टर; गैल्वानिक रूप से अलग | |
| अलार्म/तार्किक आउटपुट | एक समर्पित, एक विन्यास योग्य; रेटिंग 30 वी @ 220 एमए खुला कलेक्टर; गैल्वानिक रूप से अलग | |
| वर्तमान आउटपुट | 4×20 mA या 4×12/20 mA; अधिकतम लूप प्रतिरोध 750 Ω; गैल्वानिक रूप से पृथक; HART प्रोटोकॉल v5.7 | |
| सिग्नल स्तर | NAMUR NE 43 (3.8~20.5 mA); निम्न अलार्म 3.6 mA; उच्च अलार्म 21.8 mA | |
| अतिरिक्त सटीकता | ±0.1 प्रतिशत | |
| तापमान गुणांक | आम तौर पर < 20 ppm/°C | |
| विद्युत कनेक्शन | 20 मिमी ग्रंथियाँ, एनपीटी में आधा, 20 मिमी बख्तरबंद ग्रंथियाँ | |
| तापमान सीमाएँ | परिवेश −20 से 60 °C (−4 से 140 °F); गुणांक < 10 ppm/°C @ Vel ≥ 0.5 m/s | |
| पर्यावरण संरक्षण | आर्द्रता 0~100 %; 1 मीटर की गहराई तक IP67 (NEMA 4X) रेटिंग | |
| छेड़छाड़-प्रूफ सुरक्षा | आंतरिक स्विच + बाहरी सुरक्षा सील अनधिकृत पहुंच को रोकता है | |
| भाषाएँ | अंग्रेजी, फ्रेंच, जर्मन, इतालवी, स्पेनिश | |
| इन्फ्रारेड सेवा पोर्ट | यूएसबी एडाप्टर (उपकरण); यूएसबी 1.1 और 2.0 संगत; केवल पीसी के लिए ड्राइवर सॉफ्टवेयर; विंडोज 2000/एक्सपी/विस्टा संगत |
आवेदन
ऑर्डर करने की जानकारी
विद्युत चुम्बकीय प्रवाहमीटर वाटरमास्टर FEF121 और FEF181
| भिन्नता अंक संख्या | 1....6 | 7..9 | 10 | 11 | 12 | 13 | 14.15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| फ्लोमीटर प्रणाली, पूर्ण बोर, रिमोट माउंट |
FEF121 | ||||||||||||||||||
| पूर्ण बोर, वाटरमास्टर के साथ उपयोग के लिए ट्रांसमीटर/रिमोट |
FEF181 | ||||||||||||||||||
| बोर व्यास डीएन 250 (10 इंच) डीएन 300 (12 इंच) डीएन 350 (14 इंच) डीएन 400 (16 इंच) डीएन 450 (18 इंच) डीएन 500 (20 इंच) डीएन 600 (24 इंच) डीएन 700 (28 इंच) डीएन 760 (30 इंच) DN 800 (32 इंच) DN 900 (36 इंच) DN 1000 (40 इंच) DN1050 (42 इंच) DN 1100 (44 इंच) DN 1200 (48 इंच) DN 1400 (54 इंच) डीएन 1500 (60 इंच) DN 1600 (66 इंच) DN 1800 (72 इंच) DN 2000 (80 इंच) DN 2200 (84 इंच) अन्य |
250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999 |
||||||||||||||||||
| इलेक्ट्रोड डिजाइन इलास्टोमर एसीएस अनुमोदन के साथ इलास्टोमर अन्य |
क L Z |
||||||||||||||||||
| इलेक्ट्रोड डिजाइन मानक अन्य केवल FEF181 |
1 9 |
||||||||||||||||||
| इलेक्ट्रोड माप सामग्री स्टेनलेस स्टील 316Ti (1.4571) हेस्टेलॉय सी-276 (FEF121 ¢ DN350 से DN2200 केवल) अन्य |
एस ई Z |
||||||||||||||||||
| ग्राउंडिंग सहायक उपकरण मानक एक ग्राउंडिंग प्लेट दो ग्राउंडिंग प्लेट अन्य |
1 3 4 9 |
||||||||||||||||||
| प्रक्रिया कनेक्शन प्रकार ASME वर्ग 150 के फ्लैंग्स AWWA वर्ग B के फ्लैंग्स AWWA वर्ग D के फ्लैंग्स फ्लैंग्स AS 4087 वर्ग 16 आईएसओ 7005 पीएन16 |
A1 C1 C2 ई1 S2 |
||||||||||||||||||
| प्रक्रिया कनेक्शन सामग्री कार्बन स्टील के फ्लैंज अन्य |
बी Z |
||||||||||||||||||
| उपयोग प्रमाणपत्र मानक (पीईडी के बिना) निरीक्षण प्रमाण पत्र के साथ सामग्री की निगरानी 3.1 एन 10204 के अनुरूप अन्य |
1 2 9 |
||||||||||||||||||
| कैलिब्रेशन प्रकार मानक सटीकता 0.4 % बढ़ी हुई सटीकता 0.2% कारखाने का प्रमाणित कैलिब्रेशन ठंडे/अपशिष्ट जल के लिए हिरासत हस्तांतरण (साक्षिणित कैलिब्रेशन) (केवल FEF181) UKAS/NAMAS (केवल FEF181) अन्य |
ए बी एम एन यू Z |
||||||||||||||||||
| तापमान सीमा स्थापना / परिवेश तापमान सीमा मानक डिजाइन / ₹20... 60 °C (₹4... 140 °F) |
1 | ||||||||||||||||||
| भाषा अंग्रेज़ी जर्मन फ्रेंच स्पैनिश इतालवी |
ए D जी क एन |
||||||||||||||||||
| सिग्नल केबल के बिना केवल FEF181 5 मीटर (15 फीट) केबल 10 मीटर (30 फीट) केबल 20 मीटर (60 फीट) केबल 30 मीटर (100 फीट) केबल 50 मीटर (165 फीट) केबल 80 मीटर (260 फीट) केबल 100 मीटर (325 फीट) केबल 150 मीटर (490 फीट) केबल विशेष लंबाई > 150 मीटर (> 490 फीट) (और/या बख्तरबंद केबल केवल FEF181) |
0 1 2 3 4 5 6 7 8 9 |
||||||||||||||||||
| विस्फोट सुरक्षा प्रमाणन सामान्य प्रयोजन (गैर-एक्स डिजाइन) अन्य (केवल FEF181) |
ए Z |
||||||||||||||||||
| सुरक्षा वर्ग ट्रांसमीटर / सुरक्षा वर्ग सेंसर IP67 (NEMA 4X) / IP68 (NEMA 6X) ️ केबल नहीं लगाया गया और न ही पॉट किया गया IP67 (NEMA 4X) / IP68 (NEMA 6X) ️ केबल फिट और पॉटेड अन्य (केवल FEF181) |
2 3 9 |
||||||||||||||||||
| केबल केबल * M20 x 15 एनपीटी 1/2 इंच एम20 एसडब्ल्यूए बख्तरबंद अन्य (केवल FEF181) |
ए बी D Z |
||||||||||||||||||
| विद्युत आपूर्ति बिना (केवल FEF181) 100... 230 V AC, 50 Hz (केवल FEF121) 24 V AC या 24 V DC, 50 Hz (केवल FEF121) 100... 230 V AC, 60 Hz (केवल FEF121) 24 V AC या 24 V DC, 60 Hz (केवल FEF121) |
0 1 2 3 4 |
||||||||||||||||||
| इनपुट और आउटपुट सिग्नल का प्रकार HART + 20 mA + पल्स + संपर्क आउटपुट (केवल FEF121) बिना (केवल FEF181) |
ए Y |
||||||||||||||||||
| कॉन्फ़िगरेशन प्रकार / निदान प्रकार कारखाने के डिफ़ॉल्ट / मानक निदान |
1 | ||||||||||||||||||
