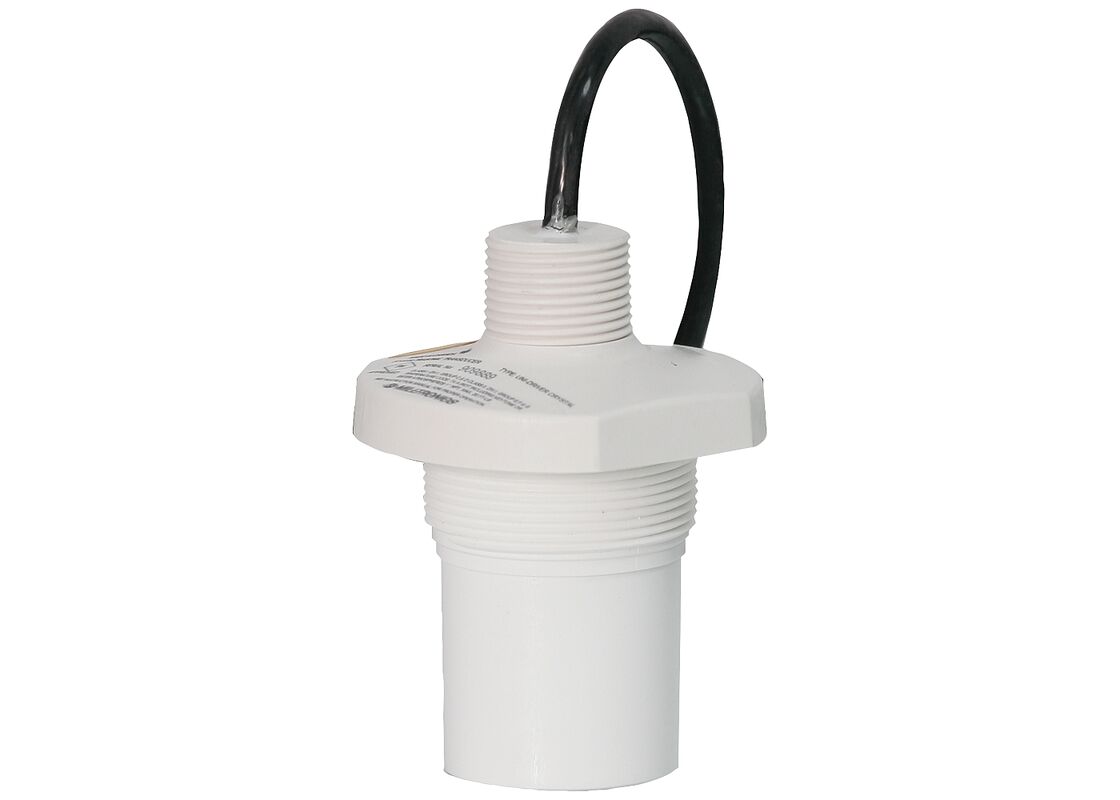

एसटी-एच अल्ट्रासोनिक लेवल ट्रांसड्यूसर
एसटी-एच ट्रांसड्यूसर रासायनिक भंडारण और तरल टैंकों में स्तर को मापने के लिए अल्ट्रासोनिक तकनीक का उपयोग करते हैं।
भाग संख्याएँ और सहायक उपकरण
| भाग संख्या |
विवरण |
| 7ML1830-1AQ |
EASY AIMER II, एल्यूमीनियम, 3/4 इंच एनपीटी के साथ 3/4 - 1 इंच पीवीसी युग्मन |
| 7ML1830-1AU |
EASY AIMER II, 304, NPT थ्रेड के साथ फ्लैंग, W/CPLNG, 1 इंच |
| 7ML1830-1AX |
आसान Aimer II फ्लैंज, एल्यूमीनियम M20 एडाप्टर के साथ, 1" और 1-1/2 "बीएसपी एल्यूमीनियम युग्मन |
| 7ML1830-1BK |
यूनिवर्सल बॉक्स ब्रैकेट, एफएमएस-200 |
| 7ML1830-1BT |
यूनिवर्सल माउंटिंग एडाप्टर, 2 इंच एनपीटी |
| 7ML1830-1BU |
यूनिवर्सल माउंटिंग एडाप्टर, 2 इंच बीएसपी |
| 7ML1830-1EF |
एडाप्टर 1"एनपीटी/एम20 |
| 7ML1830-1GN |
आसान Aimer एडाप्टर किट, 304, M20 से 1"NPT, 1"NPT से 1"BSP, 1"NPT से 1.5"BSP |
| 7ML1930-1FX |
किट, आइसोलेशन, 1" एनपीटी, एक्सड्यूसर |
मुख्य लाभ
- एक संकीर्ण स्टैंडपाइप पर लगाया जा सकता है
- संक्षारक और कठोर वातावरण के प्रति प्रतिरोधी
- एकीकृत तापमान सेंसर
आवेदन विवरण
ST-H का संकीर्ण डिजाइन ट्रांसड्यूसर को एक संकीर्ण स्टैंडपाइप पर माउंट करने की अनुमति देता है। जब सही ढंग से माउंट किया जाता है, तो यह पूरी तरह से प्रक्रिया से संरक्षित होता है और कठोर,संक्षारक वातावरण.
ऑपरेशन के दौरान, अल्ट्रासोनिक ट्रांसड्यूसर ट्रांसड्यूसर के चेहरे के लंबवत एक संकीर्ण बीम में ध्वनिक धड़कनें उत्सर्जित करता है।स्तर ट्रांसीवर ट्रांसड्यूसर से सामग्री की दूरी की गणना करने के लिए प्रतिध्वनि के पल्स उत्सर्जन और रिसेप्शन के बीच प्रसार समय को मापता हैअनुमेय सीमा के भीतर तापमान में परिवर्तन के कारण ध्वनि वेग में भिन्नताएं एकीकृत तापमान सेंसर द्वारा स्वचालित रूप से क्षतिपूर्ति की जाती हैं।
प्रमुख अनुप्रयोग:
रासायनिक भंडारण, तरल टैंक
तकनीकी विनिर्देश
संचालन का तरीका
अल्ट्रासोनिक ट्रांसड्यूसर
माप का सिद्धांत
अल्ट्रासोनिक ट्रांसड्यूसर
माप सीमा
0.3... 10 मीटर (1... 33 फीट)
आवृत्ति
44 kHz
बीम कोण
12°
तापमान मुआवजा
एकीकृत तापमान सेंसर द्वारा मुआवजा
दबाव
सामान्य वायुमंडलीय दबाव
परिवेश का तापमान
-20... +60 °C (-5... +140 °F) (ATEX और UKEX स्वीकृत मॉडल)
-40... +73 °C (-40... +163 °F) (CSA/FM अनुमोदित मॉडल)
भंडारण तापमान
-20... +60 °C (-5... +140 °F)
वजन
1.4 किलोग्राम (3 पाउंड)
सामग्री (बंद)
ईटीएफई या पीवीडीएफ (इपॉक्सी फिट संयुक्त) से बना आधार और ढक्कन
प्रक्रिया कनेक्शन
2" एनपीटी [टेंपर], एएसएमई बी1.20.1], आर 2" [(बीएसपीटी), एन 10226] या जी 2" [(बीएसपीपी), एन आई एस ओ 228-1]
सुरक्षा का स्तर
IP68
केबल कनेक्शन
2 कोर से सुरक्षित/पिचकारी, 0.519 मिमी2 (20 AWG), पीवीसी शीट
केबल (अधिकतम लंबाई)
आरजी 62 ए/यू समाक्षीय केबल के साथ 365 मीटर (1 200 फीट)
फ्लैंज एडाप्टर
3" यूनिवर्सल (डीएन 65, पीएन 10 और 3" एएसएमई के अनुरूप)
प्रमाणपत्र और अनुमोदन
CE, UKCA, RCM, KC, CSA वर्ग I, II, III, Div. 1, समूह A, B, C, D, E, F, G T3 (केवल ETFE); FM वर्ग I, II, Div. 1, समूह C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Gb;INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, चीन RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (वेटेड सेंसर) पर्यावरण उत्पाद घोषणा (EPD) कजाकिस्तान मेट्रोलॉजी
