उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KUM
दस्तावेज़:
वीडियो
वीडियो

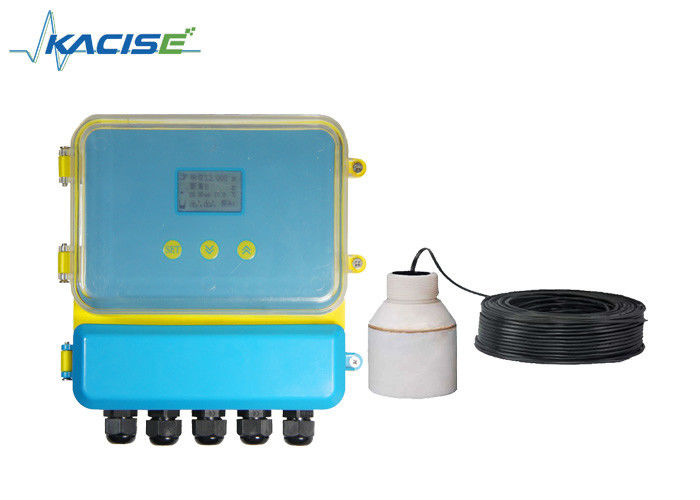

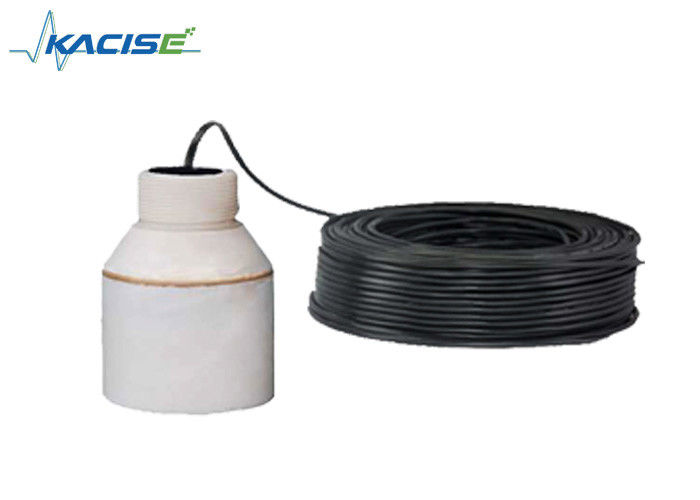

RS485 स्प्लिट प्रकार अल्ट्रासोनिक द्रव स्तर मीटर उच्च सटीकता के लिए जल उपचार
उत्पाद का वर्णन
स्प्लिट प्रकार अल्ट्रासोनिक स्तर मीटर उद्योग क्षेत्र तरल, स्लरी और ठोस स्तर माप के लिए एक कम लागत उपकरण है। मुख्य इकाई सेंसर के साथ अलग से स्थापित है,यह टैंक के लिए अधिक उपयुक्त है, भंडारण डिब्बे और ब्रैकेट की स्थापना।
इसका व्यापक रूप से नगरपालिका परियोजना,जल उपचार, रासायनिक, धातु और विनिर्माण उद्योग में उपयोग किया जाता है।
पैरामीटर
| कार्य | स्प्लिट प्रकार |
| रेंज | 5 मीटर, 10 मीटर, 15 मीटर, 20 मीटर, 30 मीटर, 40 मीटर, 50 मीटर, 60 मीटर |
| सटीकता | 0.5 से 1 प्रतिशत |
| संकल्प | 3 मिमी या 0.1% (जो बड़ा है) |
| प्रदर्शन | अंग्रेजी एलईडी डिस्प्ले |
| एनालॉग आउटपुट | चार तार 4~20mA/510Ωलोड |
| डिजिटल आउटपुट | RS485, RS232 (वैकल्पिक) |
| रिले आउटपुट | चार तरफा AC 250V/ 5A या DC 30V/ 5A (वैकल्पिक) |
| विद्युत आपूर्ति | डिफ़ॉल्टः 24 वीडीसी, वैकल्पिकः 220V AC+15% 50Hz |
| पर्यावरण तापमान | एलईडीः -20°+60°C, जांचः -20°+80°C |
| सुरक्षा स्तर | एलईडीः IP65, जांचः IP68 |
| केबल जांच | 10 मीटर |
| स्थापना | थ्रेड या फ्लैंज |
ठोस माप
इंस्टॉलेशन फ्लैंज
स्थापित करने की विधि द्रव माप के समान है। यह कंटेनर के कनेक्टेड ट्यूब को जोड़ने वाले फ्लैंज पर स्थापित किया जा सकता है।अक्ष को कंटेनर आउटलेट या मीडिया सतह के लंबवत होना चाहिए, जांच कनेक्टेड-ट्यूब से बाहर आने में सक्षम होना चाहिए.
अल्ट्रासोनिक लेवल डिफरेंस मीटर मेनू के संचालन निर्देश
अल्ट्रासोनिक स्तर अंतर मीटर जो चीनी और अंग्रेजी मेनू और सरल है
सेटअप, ग्राहक से विभिन्न आवश्यकताओं को पूरा कर सकते हैं. आम तौर पर, के बाद का पालन किया स्थापना निर्देश, तो कई मापदंडों सेट, यह काम करने के लिए शुरू हो जाएगा.
सरल संचालन:
1. कुंजी: हमारे उत्पादों को पैनल पर तीन कुंजियों के माध्यम से डिबग किया जा सकता है. फिर, मापा मूल्य एलईडी द्वारा दिखाया जाता है.
2.हमारे उत्पाद को चालू करने के बाद, दो सेकंड के लिए SET कुंजी दबाएं और पहले स्तर के मेनू में प्रवेश करें.
3जांच की ऊंचाई का मान (No.1) ¥ संदर्भ शून्य 1 ¥, ¥ संदर्भ शून्य 1 ¥ स्थिति के लिए इनपुट मेनू में संरचना तालिका पाया जा सकता है।(सोंड की ऊँचाई सोंड की प्रक्षेपण सतह से नीचे तक की दूरी है).
42. जांच की ऊंचाई का मान ¥ संदर्भ शून्य 2 ¥। ¥ संदर्भ शून्य 2 ¥ स्थिति मेनू की संरचना फोटो पाया जा सकता है।
5सेट ¥4mA ¥अंतर मान और ¥20mA अंतर मान के अनुरूप है।
4mA अंतर मूल्य के अनुरूप हैः आउटपुट 4mA है, जब अंतर मूल्य के बराबर है
मूल्य सेट करना।
20mA अंतर मूल्य के अनुरूप हैःआउटपुट 20mA है, जब अंतर मूल्य के बराबर है
मूल्य सेट करना।
¢जैसा कि अंतर मूल्य और "20mA अंतर मूल्य के अनुरूप है, कृपया
मेनू की संरचना की तस्वीर देखें।
थ्रई. Wइरiनि
अल्ट्रासोनिक लेवल डिफरेंस मीटर का विद्युत वायरिंग
अल्ट्रासोनिक स्तर अंतर मीटर का टर्मिनल
वायरिंग निर्देश
ग्राउंडिंगः उपकरण का पहला ग्राउंड टर्मिनल वास्तव में ग्राउंड किया जाना चाहिए।
ग्राउंड टर्मिनल अन्य उपकरणों के साथ. 4 वीं टर्मिनल उठाओ. ट्रांसड्यूसर: लाल: ट्रांस_एन ट्रांसड्यूसर n
नीलाः Temp n + तापमान सेंसर +
काला: जीएनडी पृथ्वी तार
एकल जांचः n=1, दोहरी जांच, n=1,2 वर्तमानः ∆वर्तमान+ ∆संपर्क mA n+;
वर्तमान-कनेक्ट एमए एन-/जीएनडी
एकल जांचः n=1, दोहरी जांच, n=1,2 रिलेःRLlnA और RLnB खुला दिखाएं;
RLnA और RLnC शो बंद. एकल जांचः n = 1,2 डबल जांच, n = 1,2,3,4
बिजलीः बिजली AC कनेक्ट L, N बिजली DC: 24V + कनेक्ट 24VDC +,
GND कनेक्ट 24VDC-
नोटः
1 देरी 1 जांच1 अलार्म के लिए प्रयोग किया जाता है, देरी 2 जांच2 अलार्म के लिए प्रयोग किया जाता है।
विलंब 3 और विलंब 4 का प्रयोग अंतर अलार्म के लिए किया जाता है।
2 ★ mA1+ और mA- का आउटपुट अंतर धारा है।
mA2+ और mA- का डिफ़ॉल्ट आउटपुट जांच 2 वर्तमान है या जांच 1 वर्तमान का चयन करें।
★ दोहरी सामग्री स्तर के चलने के मोड के रूप में, mA 1+ और mA- की आउटपुट जांच 1 वर्तमान है। mA2+ और mA- की आउटपुट जांच 2 वर्तमान है।
अल्ट्रासोनिक लेवलमीटर और अल्ट्रासोनिक लेवल डिफरेंसमीटर का वारंटी रसीद कार्ड
| नाम | |||
| पता | |||
| संपर्क व्यक्ति | फोन | ||
| उत्पाद मॉडल | उत्पाद नं. | ||
| स्वीकृति की तारीख | स्थापना शुल्क | ||
अल्ट्रासोनिक लेवल मीटर की वारंटी कार्ड निर्देश
| उत्पाद मॉडल | उत्पाद नं. | ||
| स्वीकृति की तारीख | स्थापना शुल्क |
1वारंटी नीतिः
1. कृपया वारंटी कार्ड दिखाएं, जब उपयोगकर्ता को रखरखाव की आवश्यकता होती है। वारंटी अवधि के भीतर, सामान्य उपयोग के कारण विफलता वारंटी कार्ड के अनुसार मुफ्त रखरखाव का आनंद ले सकती है।
2गारंटी अवधिः उत्पाद की गारंटी अवधि 12 महीने के भीतर स्वीकृति की तारीख से शुरू होती है।
निःशुल्क गारंटी के बिना निम्नलिखित स्थितिः
1. उत्पाद या अन्य घटक वारंटी अवधि से परे।
2उपयोग के माहौल के कारण उत्पाद की आवश्यकताओं को पूरा नहीं कर सकता है, जिसके परिणामस्वरूप हार्डवेयर काम नहीं करता है।
3. खराब बिजली वातावरण या उपकरणों में विदेशी वस्तुओं के कारण, परिणामस्वरूप, विफलता या क्षति का कारण बनता है।
4. ऑपरेशन मैनुअल के अनुसार उनका पालन करने में विफलता के कारण और विचार, परिणामस्वरूप, विफलता का कारण बनता है।
5. बिजली, पानी, आग और अन्य प्राकृतिक कारकों जैसे फोर्स मेजर कारकों के कारण, परिणामस्वरूप, विफलता का कारण बनता है।
6. अनधिकृत मरम्मत, अनधिकृत संशोधन, दुरुपयोग के कारण, नतीजतन, विफलता का कारण बनता है।
प्रतिबंध नोट्सः
1कृपया इन निर्देशों वारंटी कार्ड सुरक्षित रखें, भुगतान के बिना खो दिया।
इस वारंटी कार्ड की व्याख्या के लिए प्राधिकरण हमारी कंपनी से संबंधित है, हमें पूर्व सूचना के बिना इस कार्ड की सामग्री को संशोधित करने का अधिकार है।
स्थापना
उत्पाद की संरचना
