उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KUS3000-M30

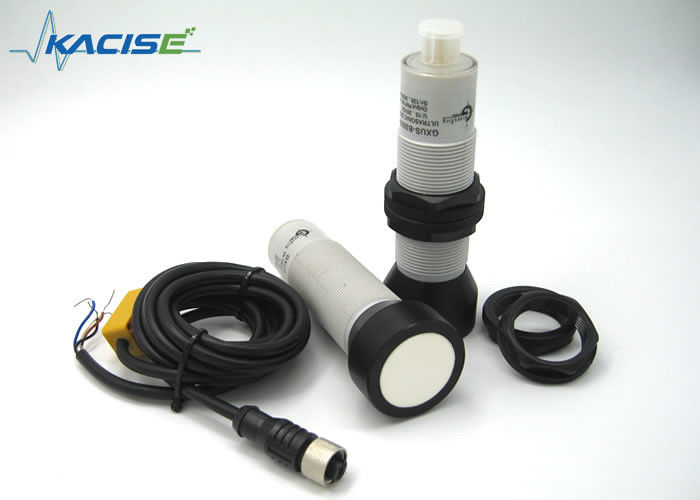

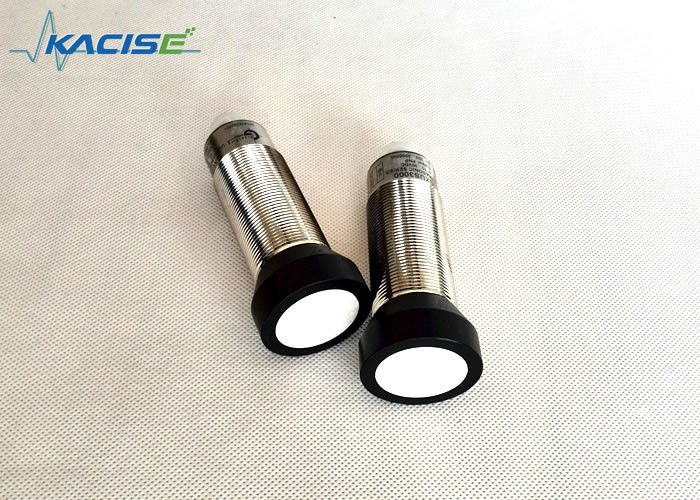

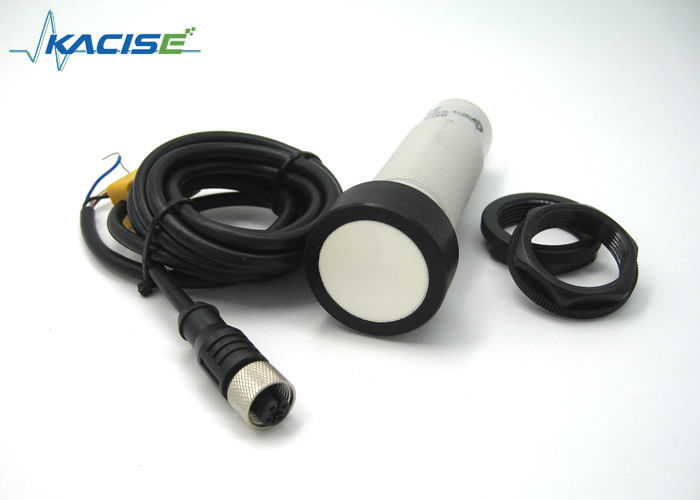

4m 4-20mA / 0-10V दूरी अल्ट्रासोनिक सेंसर खाद्य औद्योगिक के लिए
अनुप्रयोग
खाद्य उद्योग
लकड़ी का काम और फर्नीचर
कृषि
निर्माण
कागज का निर्माण
स्तर माप
मैकेनिकल इंजीनियरिंग
सामग्री से निपटना
परिचय
अल्ट्रासोनिक दूरी सेंसर लक्ष्य वस्तु को अल्ट्रासोनिक पल्स भेजकर और वस्तु द्वारा निर्मित गूंज को प्राप्त करके काम करता है।प्रसारण और प्राप्ति के बीच समय का अंतर मापकर, ट्रांसड्यूसर और ऑब्जेक्ट की सतह के बीच की दूरी को माध्यम में ध्वनि की गति का उपयोग करके गणना की जा सकती है। दूरी (D) सूत्र द्वारा निर्धारित की जाती है D = C * t / 2,जहां C ध्वनि की गति है, और t समय लिया है।
एम30 अल्ट्रासोनिक दूरी सेंसर अल्ट्रासोनिक इको रेंजिंग और सटीक समय अंतर माप तकनीक का उपयोग सेंसर और लक्ष्य वस्तु के बीच की दूरी का सटीक पता लगाने के लिए करता है।यह सटीक माप जैसे फायदे प्रदान करता है, संपर्क रहित संचालन, जलरोधक, संक्षारण प्रतिरोध, कम लागत, और न्यूनतम अंधा क्षेत्र। यह सेंसर तरल स्तर और दूरी मापने वाले अनुप्रयोगों के लिए उपयुक्त है।
विशेषताएं
माप खिड़की समायोज्य
छोटा अनुपयोगी क्षेत्र
संपर्क रहित
शिक्षा देने योग्य
आयाम
पैरामीटर
सामान्य विनिर्देश
| सेंसर रेंज | 200... 4000 मिमी |
| मानक लक्ष्य प्लेट | 100 मिमी x 100 मिमी |
| ट्रांसड्यूसर आवृत्ति | लगभग.85 kHz |
| प्रतिक्रिया में देरी | लगभग 325 ms |
संकेतक/प्रचालन साधन
| एलईडी नीला | पावर ऑन |
| एलईडी पीला | ठोसः मूल्यांकन सीमा में वस्तु |
| झिलमिलाहटः प्रोग्राम फ़ंक्शन, वस्तु का पता लगाया गया | |
| एलईडी लाल | ठोसः त्रुटि |
| झिलमिलाहटः प्रोग्राम फ़ंक्शन, कोई ऑब्जेक्ट नहीं मिला |
विद्युत विनिर्देश
| ऑपरेटिंग वोल्टेज Uबी | 10... 30 वी डीसी, लहर 10% एसएस |
| निर्बाध भार पर आपूर्ति करंट I0 | ≤ 50 एमए |
आउटपुट
| आउटपुट प्रकार | 1 एनालॉग आउटपुट 0-10V या 4...20mA |
| संकल्प | मूल्यांकन सीमा [मिमी]/4000, लेकिन ≥0.35 मिमी |
| विशेषता वक्र का विचलन | पूर्ण पैमाने के मूल्य से ≤0.2% |
| पुनरावृत्ति सटीकता | पूर्ण पैमाने के मूल्य का ± 1% |
| भार प्रतिबाधा | 0...500 ओम |
| तापमान का प्रभाव | पूर्ण पैमाने के मूल्य का ≤ 2 % |
परिवेश की स्थिति
| परिवेश का तापमान | -25... 70 °C |
| भंडारण तापमान | -40 से 85 °C |
यांत्रिक विनिर्देश
| कनेक्शन का प्रकार | डिवाइस कनेक्टर M12 x 1, 4-पिन |
| सुरक्षा ग्रेड | IP65 (IP67 चयन योग्य) |
| सामग्री | आवासः निकेलयुक्त पीतल या प्लास्टिक |
एलईडी डिस्प्ले
| ऑपरेटिंग मोड पर निर्भर प्रदर्शन | लाल एलईडी | पीला एलईडी |
|
टीईएच-आईएन मूल्यांकन सीमा वस्तु का पता लगाया गया कोई वस्तु का पता नहीं चला वस्तु अनिश्चित (TEACH-IN अमान्य) |
बंद करना चमक पर |
चमक बंद करना बंद करना |
| सामान्य मोड (मूल्यांकन सीमा) | बंद करना | पर |
| दोष | पर | पिछली अवस्था |
स्थापना की शर्तें
यदि सेंसर को पर्यावरण तापमान 0°C से नीचे गिरने पर स्थापित किया जाता है, तो यह सुरक्षा उपायों पर अच्छी तरह से काम करना चाहिए।यह आवास धागे के बीच में तय किया जाना है.
