उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KUS / KUM Series
दस्तावेज़:
वीडियो
वीडियो

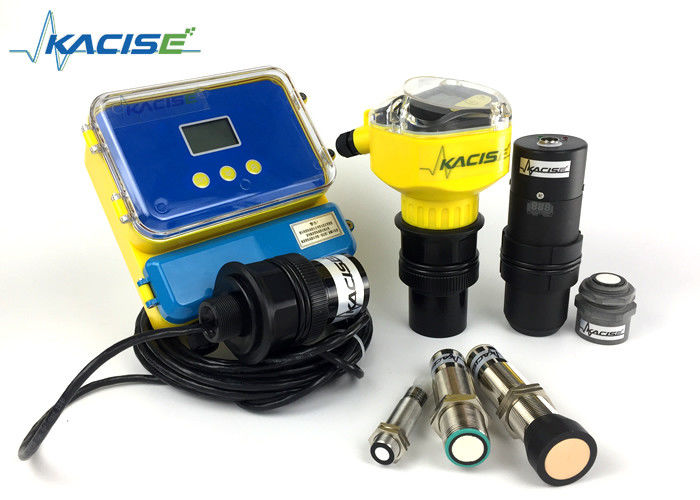

लंबी दूरी का अल्ट्रासोनिक स्तर मीटर दूरी 10 मीटर से 60 मीटर तक
सिद्धांत
ट्रांसमिटिंग अल्ट्रासोनिक ट्रांसड्यूसर संचार माध्यमों के माध्यम से मापने के माध्यम से प्रसारित अल्ट्रासोनिक आवेगों का उत्सर्जन करता है,प्रतिबिंब के माध्यम से और फिर ध्वनिक माध्यम के माध्यम से रिसीवर ट्रांसड्यूसर के लिए वापस, मापी गई अल्ट्रासोनिक धड़कन समय के ध्वनिक माध्यम में प्रेषक से रिसीवर तक फैलती है। फिर ध्वनिक माध्यम में ध्वनि की गति के अनुसार,यह ट्रांसड्यूसर से मीडिया सतह की दूरी पर विचार किया जा सकता हैद्रव स्तर निर्धारित करने के लिए।हम जांच से प्रतिबिंबित सतह के लिए दूरी की गणना कर सकते हैं डी = सी * टी / 2 (द्वितीय से विभाजित है क्योंकि प्रेषक से रिसीवर के लिए ध्वनि तरंगों वास्तव में एक गोल है, D दूरी है, C ध्वनि की गति है, t समय है) ।
विशेषताएं
संपर्क रहित माप
लघु प्रतिक्रिया समय
डिस्प्ले के साथ
विभिन्न आउटपुट वैकल्पिकः स्विच, एनालॉग या RS485
स्तर मूल्य या दूरी आउटपुट
परिचय
अल्ट्रासोनिक सेंसर टारगेट विषयों पर संपर्क रहित और पहनने मुक्त पता लगाने के लिए ध्वनि तरंगों का उपयोग करता है। इसका उपयोग पारदर्शी या रंगीन वस्तुओं का पता लगाने के लिए किया जा सकता है,धातु वस्तुएं या गैर धातु वस्तुएंपरिवेश की स्थितियों जैसे पर्यावरण धुआं, धूल, वातावरण या वर्षा का अल्ट्रासोनिक सेंसर के पता लगाने के प्रदर्शन पर बहुत कम प्रभाव पड़ता है।
पैरामीटर
KUM श्रृंखला
| कुम-ए | कुम-बी | |
| कार्य | एकीकृत प्रकार | स्प्लिट प्रकार |
| रेंज | 5 मीटर, 10 मीटर, 15 मीटर, 20 मीटर, 30 मीटर, 40 मीटर, 50 मीटर, 60 मीटर | 5मीटर, 10 मीटर, 15 मीटर, 20 मीटर, 30 मीटर, 40 मीटर, 50 मीटर, 60 मीटर, 70 मीटर, |
| सटीकता | 1% | 1% |
| संकल्प | 3 मिमी या 0.1% ((बड़ा) | 3 मिमी या 0.1% ((बड़ा) |
| प्रदर्शन | चीनी और अंग्रेजी एलईडी | चीनी और अंग्रेजी एलईडी |
| एनालॉग आउटपुट |
चार तार 4~20mA/510Ωलोड दो तार 4~20mA/250Ω भार |
4~20mA/510Ωलोड |
|
रिले आउटपुट
|
दो समूह: AC 250V/8A या DC 30V/5A स्थिति को प्रोग्राम किया जा सकता है |
एकल चैनल के लिए दो समूह दोहरे चैनलों के लिए चार समूह AC 250V/8A या DC 30V/5A स्थिति को प्रोग्राम किया जा सकता है |
| विद्युत आपूर्ति |
मानक:24 वीडीसी वैकल्पिकः 220V AC+15% 50Hz |
मानक:220V AC+15% 50Hz वैकल्पिक: 24 वीडीसी या 120 एमए अनुकूलित करें:12VDC या बैटरी |
|
पर्यावरण तापमान |
एलईडीः-20~+60°C, जांचः 20~+80°C |
एलईडीः -20~+60°C, जांचः 20~+80°C |
| संचार |
विकल्पः485,232 संचार (निर्माण समझौता) |
विकल्पः485,232 संचार (निर्माण समझौता) |
| सुरक्षा स्तर |
एलईडीःIP65, जांचः IP68 |
एलईडीः IP65, जांचः IP68 |
| केबल जांच | नहीं | मानकः 10 मीटर सबसे लंबाः 100 मीटर |
| जांच की स्थापना | रेंज और जांच के प्रकार के अनुसार | रेंज और जांच के प्रकार के अनुसार |
| बिजली की खपत |
स्प्लिट प्रकार बिजली की आपूर्ति:24V, रिले के बिनाः 100mA रिले का चैनल 1: 120mA; रिले का चैनल 2: 145 एमए; रिले का चैनल 3: 170mA; रिले का चैनल 4: 190mA; विशिष्ट शक्ति निम्नानुसार है: रिले नहींः 24×100mA=2.4W; रिले का चैनल 1: 24×120mA=2.9W; रिले का चैनल 2: 24×145mA=3.5W; रिले का चैनल 3: 24×170mA=4.1W; रिले का चैनल 4: 24×190mA=4.6W; |
|
| बिजली की खपत |
एकीकृत प्रकार ((चार तार प्रणाली) बिजली की आपूर्ति:24V, रिले के बिनाः 80mA रिले का चैनल 1: 105mA; रिले का चैनल 2: 130mA; विशिष्ट शक्ति निम्नानुसार है: रिले नहींः 24×80mA=1.9W; रिले का चैनल 1: 24×105mA=2.5W; रिले का चैनल 2: 24×130mA=3.1W; |
|
| बिजली की खपत |
एकीकृत प्रकार ((दो तार प्रणाली) बिजली की आपूर्ति:24V, रिले के बिनाः 30mA विशिष्ट शक्ति निम्नानुसार है: कोई रिले नहीं: 24×30mA=0.72W |
|

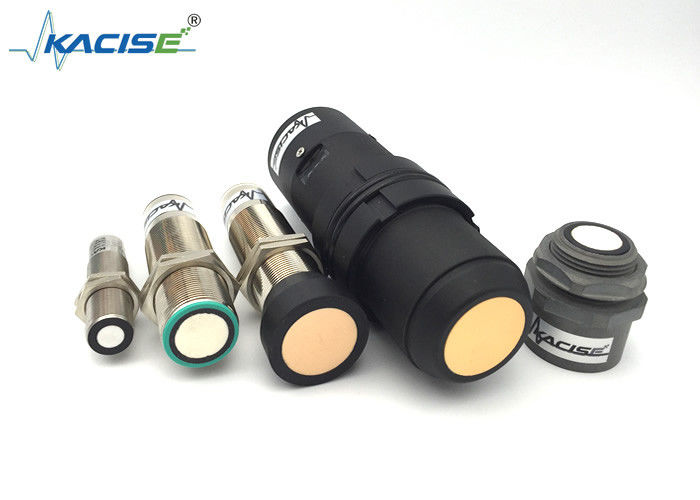

| एम18 | |
| सेंसर रेंज | 150... 1000 मिमी |
| समायोजन सीमा | 150....1000 मिमी |
| अनुपयोगी क्षेत्र | 0... 150 मिमी |
| प्रतिक्रिया में देरी | लगभग 10 एमएस |
| M30-प्रकार1 | |
| सेंसर रेंज | 200... 2000 मिमी |
| समायोजन सीमा | 200....2000 मिमी |
| अनुपयोगी क्षेत्र | 0... 200 मिमी |
| प्रतिक्रिया में देरी | लगभग 10 एमएस |
| एम30-प्रकार2 | |
| सेंसर रेंज | 300... 3500 मिमी |
| समायोजन सीमा | 300....3500 मिमी |
| अनुपयोगी क्षेत्र | 0... 300 मिमी |
| प्रतिक्रिया में देरी | लगभग 20 एमएस |
| एम30-प्रकार3 | |
| सेंसर रेंज | 400... 6500 मिमी या 600-12000 मिमी |
| समायोजन सीमा | 400....6500 मिमी या 600-12000 मिमी |
| अनुपयोगी क्षेत्र | 0... 400 मिमी |
| प्रतिक्रिया में देरी | लगभग 40 एमएस |
मैंndiसीएtआंसू/oपेराटnघmeAns
| एलईडी नीला |
फ्लैशिंगः कार्यक्रम कार्य किया जा सकता है, इस स्थिति ब्लू एलईडी सेंसर बिजली पर के बारे में 5 मिनट के बाद चमक जाएगा, सेंसर प्रोग्राम किया जा सकता है इंगित करता है, और फिर नीले एलईडी हमेशा के लिए चालू हो जाएगा. बिजली की स्थिति को इंगित करने के लिए. |
| एलईडी पीला |
स्विचिंग स्टेट का संकेत झिलमिलाहटः प्रोग्राम फ़ंक्शन के दौरान वस्तु का पता लगाया गया |
| एलईडी लाल |
सामान्य कार्यः प्रकाश पर त्रुटि का पता लगाया संकेत. प्रोग्रामिंगः चमकती, इको खो गया, जिसका अर्थ है सेंसर कवर या सेंसर के सामने कोई वस्तु नहीं, |
ईमैंectरिकैल sपीईसीइफबिल्लीioएनएस
| ऑपरेटिंग वोल्टेज UB | 13... 30 वी डीसी, लहर 10 % एसएस |
| निर्बाध भार पर आपूर्ति करंट I0 | ≤ 45 एमए |
आईओटी संस्करण
| ऑपरेटिंग वोल्टेज UB | 3.3-16 डीसी, लहर 10 % एसएस |
| निर्बाध भार पर आपूर्ति करंट I0 | ≤ 15 mA, स्लीप मोड≤1mA, uart द्वारा जागृत, |
मैंnपीउट
| इनपुट प्रकार | 1 टीईएच-आईएन इनपुट |
|
ऑपरेटिंग रेंज A1: 0V/GND... +1 V, ऑपरेटिंग रेंज A2: +6 V+UB |
|
| इनपुट प्रतिबाधाः > 4.7 kΩ; टीईएच-आईएन प्रोग्राम पल्सः ≥ 1 सेकंड |
ओutpउt
| आउटपुट प्रकार |
1 स्विच आउटपुट E4, NPN NO/NC, प्रोग्राम करने योग्य 2 स्विच आउटपुट E4, PNP NO/NC, प्रोग्राम करने योग्य 3 एनालॉग 0-10V आउटपुट E4 प्रोग्राम करने योग्य। 4 एनालॉग 4-20mA आउटपुट E4 प्रोग्राम करने योग्य 5 RS485 आउटपुट E4 प्रोग्राम करने योग्य। |
| नामित कार्य करंट | 200 एमए, शॉर्ट सर्किट/ओवरलोड संरक्षित |
| डिफ़ॉल्ट सेटिंग | स्विचिंग पॉइंट A1:150mm स्विचिंग पॉइंट A2: 1000mm |
| वोल्टेज गिरावट | ≤ 2.5 V |
| पुनरावृत्ति सटीकता | ≤ 1 % |
| स्विचिंग आवृत्ति f | ≤ 13 हर्ट्ज (उच्च आवृत्ति संस्करण के लिए अनुकूलित) |
| रेंज हिस्टेरिसिस H | सेट ऑपरेटिंग दूरी का 5 प्रतिशत |
| तापमान का प्रभाव | पूर्ण पैमाने के मूल्य का ± 1% |
एएमबीient सहnदटons
| परिवेश का तापमान | -25...70°C (248...343K) |
| भंडारण तापमान | -40...85°C (233...358K) |
एमechएकicअल विनिर्देशइफबिल्लीioएनएस
| संबंध | V1 कनेक्टर ((M12×1), 4-पिन |
| सुरक्षा का स्तर | IP66 |
| भौतिक आवास | पीतल, निकेल-प्लेटेड |
| ट्रांसड्यूसर |
एपोक्सी राल/खाली कांच के गोले मिश्रण; फोम पॉलीयूरेथेन, कवर पीबीटी |
1प्रश्न: किस प्रकार की जानकारी प्रदान की जानी चाहिए?उपयुक्त मोड चुनेंइललंबी दूरी का अल्ट्रासोनिक स्तर मीटर दूरी 10 मीटर से 60 मीटर तक?
उत्तर: कृपया हमें प्रदान करेंःआवेदन क्षेत्र,रेंज, आउटपुट सिग्नल,मध्यम, विद्युत आपूर्ति, ताकि हम आपके लिए मॉडल और उद्धरण जल्दी से चुन सकें।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। हमें यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल और व्यापार आश्वासन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: व्यापार आश्वासन भुगतान विधि क्या है?
उत्तर: यह एक निःशुल्क सेवा है जो आपके आदेशों को भुगतान से लेकर डिलीवरी तक सुरक्षित रख सकती है।
और अब हमारे पास USD104 है,000आपके आदेशों को सुनिश्चित करने के लिए.00 की सावधानी राशि।
7प्रश्न: क्या आपके पास कोई वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
