Place of Origin:
China
ब्रांड नाम:
KACISE
प्रमाणन:
ISO / CE / Explosion-proof
Model Number:
KVF Series
एलसीडी डिस्प्ले रिमोट डिस्प्ले एंड कंट्रोल 4-20MA स्टीम नेचुरल गैस वर्टेक्स फ्लोमीटर
परिचय
वोर्टेक्स फ्लोमीटर "करमन वोर्टेक्स" सिद्धांत पर आधारित है, जिसमें विभिन्न प्रकार की गैस, भाप,तरल प्रवाह माप . LUGB श्रृंखला के भंवर प्रवाहमीटर विनिर्देशों से DN15 करने के लिए DN600, भंवर प्रवाहमीटर के अनुसार संरचनात्मक विशेषताओं में पूर्ण-ट्यूब भंवर प्रवाहमीटर और प्लग-इन भंवर प्रवाहमीटर.विभिन्न आउटपुट संकेतों के अनुसार पल्स आउटपुट मोड सेंसर और ट्रांसमीटर के मानक वर्तमान आउटपुट में विभाजित किया जा सकता हैइस उपकरण का लाभ है कि इसमें प्रवाह माप की विस्तृत सीमा, उच्च सटीकता, सरल संरचना, कम दबाव हानि, कोई चलती भाग नहीं आदि है।यह एक बंद पाइपलाइन में तरल पदार्थ के तत्काल प्रवाह और कुल प्रवाह के माप के लिए लागू किया जाता है.

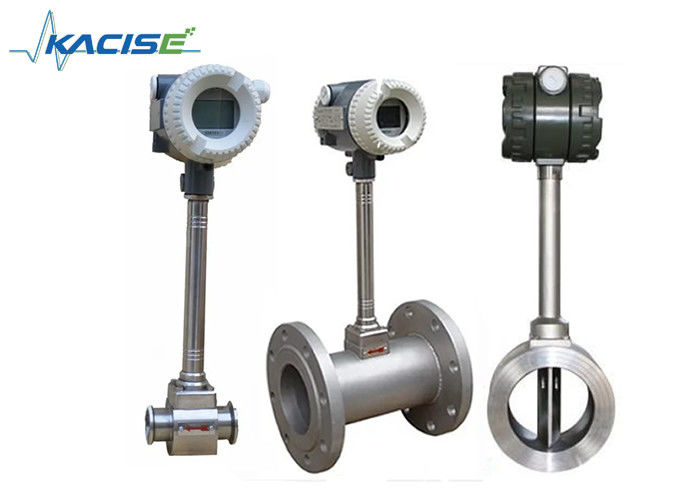

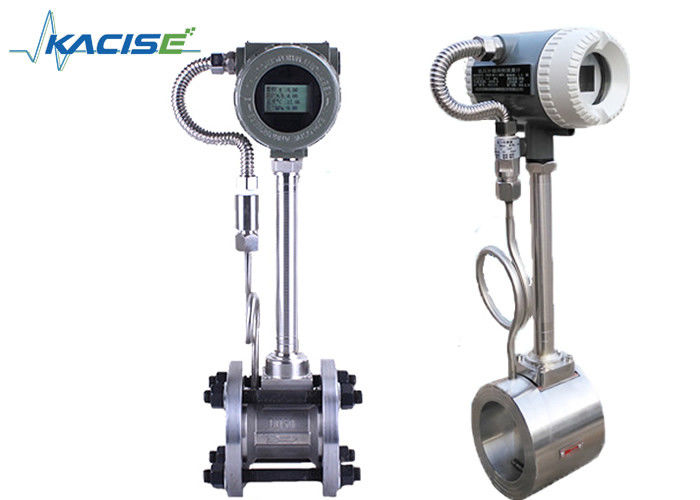

संरचना भंवर प्रवाह मीटर
Fव्यंजन
माप द्रव घनत्व, चिपचिपाहट, आर्द्रता से स्वतंत्र है, temperature pressure and conductivity There are no obstacle parts in the measuring tube no pressure loss to the tube of which the straight part is of low requirement The sensor with grounded electrode gurantees the grounding wellThe sensor with advanced processing technology is of nice resistance to the negative pressure.
1. सरल और ठोस, कोई चलती भागों, उच्च विश्वसनीयता, लंबी अवधि के संचालन बहुत स्थिर है
2शून्य बहाव, उच्च परिशुद्धता
3. दबाव का नुकसान छोटा है, बनाए रखना आसान है
4माप सीमा, सीमा 1: 15 तक
5अनुप्रयोगों की विस्तृत श्रृंखला, गैस, तरल, भाप प्रवाह को मापा जा सकता है
6व्यापक परिचालन तापमान सीमाः -40 °C से 350 °C उच्च तापमान
7आउटपुट पल्स सिग्नल या वर्तमान सिग्नल, कंप्यूटर और अन्य डिजिटल सिस्टम के साथ उपयोग करने में आसान
पैरामीटर
| पाइप व्यास | DN15~DN1800 |
| मीटर सामग्री | 1Cr18Ni9Ti |
| नाममात्र दबाव (एमपीए) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| मापा हुआ मध्यम तापमान (°C) | -40~+250°C; -40~+350°C |
| पर्यावरणीय परिस्थितियाँ | तापमानः-10~+55°C, आर्द्रता 5%~90%, दबावः 86~106Kpa |
| सटीकता वर्ग | तरल पदार्थः ±0 का अध्ययन5 |
| गैस या भाप का माप: | वाचन±1.0,±15 |
| टर्नडाउन अनुपात | 1:10;1:15 |
| दबाव हानि गुणांक | सीडी<26 |
| आउटपुट सिग्नल | 4-20mA या पल्स |
| विद्युत आपूर्ति |
सेंसरः +12VDC, +24VDC ट्रांसमीटरः +24 वीडीसी साइट पर प्रदर्शनः 3.2V बैटरी |
| सिग्नल ट्रांसमिशन लाइनें | STVPV3×0.3 ((तीन तार), 2×0.3 ((दो तार) |
| स्थापना | एकीकृत क्लैंपिंग फ्लैंज या फ्लैंज कनेक्शन |
| संचरण दूरी | ≤ 500 मीटर |
| सिग्नल लाइन इंटरफ़ेस | पुरुष धागा M20×1.5 |
| विस्फोट स्तर | ExdIIBT6 |
| सुरक्षा वर्ग | IP65 |
| कंपन त्वरण की अनुमति दें | 1.0g |
