Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE
Model Number:
KUM2500C
दस्तावेज़:
KUM2500C अल्ट्रासोनिक ईंधन टैंक स्तर सेंसर 0.1 मिमी माप संकल्प
1उत्पादन का अवलोकन
2विशेषताएं
3उत्पाद का परिचय

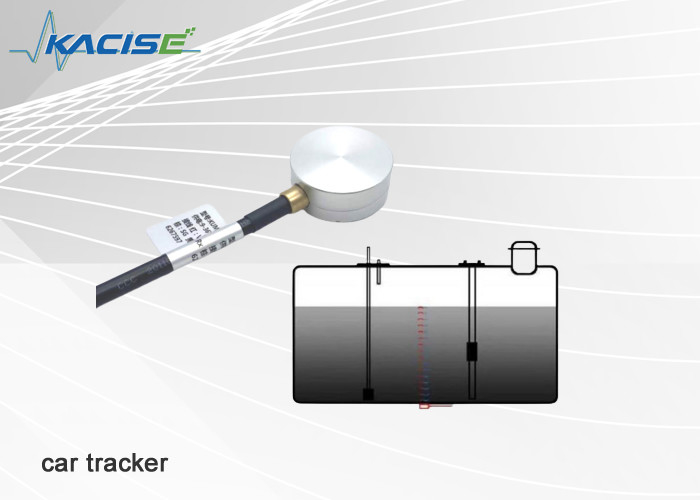

3.1वास्तविक उत्पाद का चित्र निम्नलिखित चित्र में दिखाया गया है।

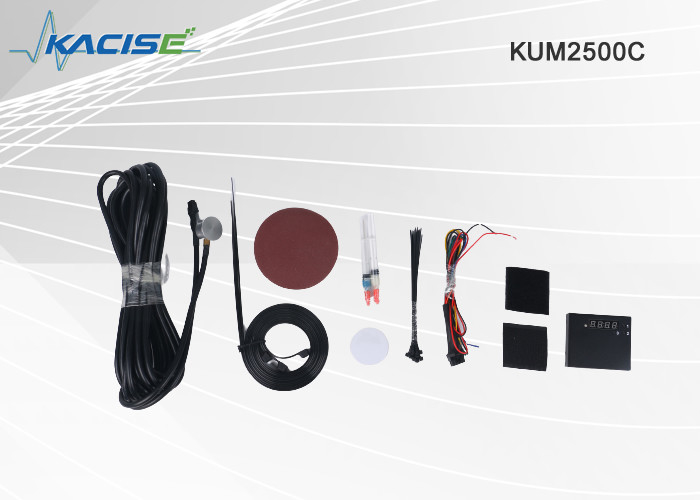

3.2उत्पाद विन्यास सूची
मानक विन्यास सूचीः
| संख्या | नाम | मात्रा | इकाई | टिप्पणी |
| 1 |
अल्ट्रासोनिक तरंग तेल स्तर सेंसर का मुख्य शरीर अल्ट्रासोनिक |
1 | सेट | |
| 2 | अल्ट्रासोनिक जांच | 1 | टुकड़ा | विस्तार लाइन के साथ कुल लंबाई 9M है |
| 3 | उपयोगकर्ता इंटरफ़ेस तार | 1 | टुकड़ा | बिजली लाइन और डेटा इंटरफेस लाइन सहित |
| 4 | सहायक स्थापना पैकेज | 1 | पैकेज | अल्ट्रासोनिक कप्लेंट (1 छोटा बॉक्स) /1.2 मीटर नली क्लैंप (3 टुकड़े)/15CM रिबन (15 टुकड़े) /सैंडपेपर (2 टुकड़े) |
वैकल्पिक विन्यास सूचीः
| संख्या | नाम | इकाई | टिप्पणी |
| 1 | विशिष्ट गोंद | बोतल |
|
3.3. तकनीकी मापदंड
| ऑपरेटिंग वोल्टेज | 9~36 वीडीसी |
| अधिकतम बिजली की खपत | 0.8W/12VDC |
| कार्य तापमान | -40°C~+85°C (औद्योगिक स्तर) |
| कार्यशील आर्द्रता | 5%~90% |
| माप सीमा | सामग्री और कंटेनर की मोटाई के अनुसार निर्धारित; 5 मिमी मोटी स्टील प्लेट के लिए, माप का दायरा 5 ~ 200 सेमी है। |
| दबाव असर का दायरा | ≤0.8kg या 0.8MPa |
| तरल पदार्थ माप की सटीकता | ± 1% |
| उपकरण इंटरफ़ेस | एनालॉग वोल्टेज/वर्तमान, RS232 और RS485 डेटा पोर्ट का आउटपुट पोर्ट प्रदान करें। |
| संचार बंदरगाह पैरामीटर |
डिफ़ॉल्ट बाउड दर 9600 है. कोई चेक बिट, 8-अंकीय डेटा बिट, 1-अंकीय स्टॉप बिट और कोई द्रव नियंत्रण नहीं.वास्तविक समय में सेंसर द्वारा मापा गया तरल स्तर मूल्य चिकनाई प्रसंस्करण के बाद प्रति 10 सेकंड दिया जाता है. नोटः बाउड दर और डेटा संचरण का अंतराल अनुकूलित किया जा सकता है। |
3.4 उत्पाद की विशेषताएं
1उच्च परिशुद्धताः तेल स्तर सेंसर के तेल स्तर ऊंचाई माप के संकल्प अनुपात 0.1 मिमी है और माप सटीकता ± 0.5% है।उच्च तापमान और उच्च ठंडे बाहरी वातावरण में उच्च माप सटीकता की गारंटी दी जा सकती है.
2. अच्छी दीर्घकालिक स्थिरता: तेल स्तर सेंसर अल्ट्रासोनिक तरंग माप विधि को अपनाता है और गैर संपर्क माप करता है। यह फ्लोट प्रकार, दबाव प्रकार से अलग है, magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.

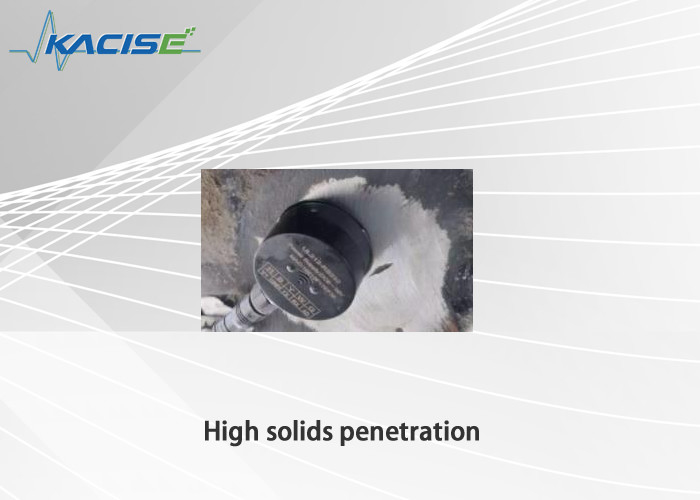

3. आसान स्थापना और रखरखावः यह केवल बाहरी ईंधन टैंक के निचले हिस्से में सेंसर जांच स्थापित करने की जरूरत है। ईंधन टैंक के मौजूदा माप प्रणाली को बदलने की कोई जरूरत नहीं है,कोई जरूरत नहीं छेद ड्रिल करने के लिए और ईंधन टैंक पर बदलाव करने के लिएसाथ ही यह वाहनों के पूर्व तेल मीटर के सामान्य संचालन की गारंटी दे सकता है।
4पर्यावरण ध्वनि, कम ऊर्जा की खपत। गैर संपर्क माप ईंधन टैंक पर छेद करने या संशोधित करने के लिए अनावश्यक बनाता है। कोई गंदगी और प्रदूषण ईंधन तेल में लाया जाएगा।
5. मजबूत विश्वसनीयता: शत्रुतापूर्ण वातावरण में भी सामान्य रूप से काम करें; एंटी-मूद्रता, एंटी-एसिड, सूजन retardant, विरोधी हस्तक्षेप और बुद्धिमान।

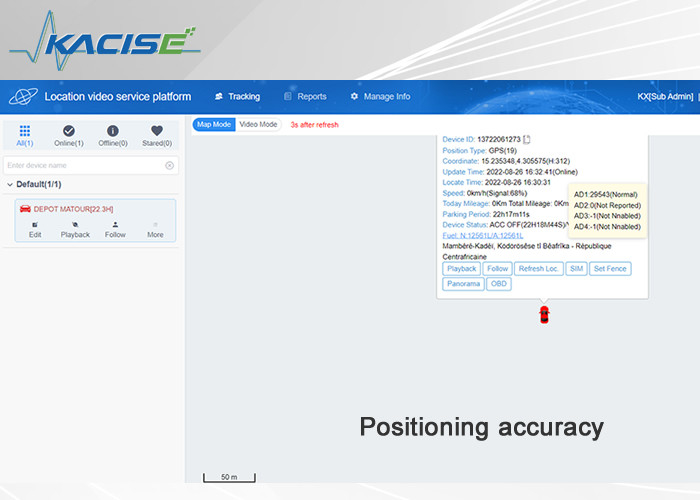

उत्पाद का उपयोग सहायक डिस्प्ले स्क्रीन का उपयोग करके स्वतंत्र रूप से किया जा सकता है। इसका उपयोग डेटा सांख्यिकी के लिए जीपीएस उपकरण के माध्यम से डेटा को बैकस्टेज में स्थानांतरित करके जीपीएस उपकरण के साथ भी किया जा सकता है,कथन विश्लेषण और क्वेरी.
2.5लागू क्षेत्र
अल्ट्रासोनिक तेल स्तर सेंसर सभी प्रकार के वाहनों (जैसे रसद वाहन, टैक्सी, बस और यात्री कार, आदि) को ईंधन भरने के लिए रिकॉर्ड करने के लिए तैयार है,ईंधन की चोरी को रोकने के लिए डिजिटलीकरण के साथ वाहनों की तेल खपत, संसाधनों की बर्बादी से बचें, प्रबंधन दक्षता और यातायात सुरक्षा में सुधार करें और संचालन प्रबंधन के स्तर को बढ़ाएं।
4तार
1. विस्तार लाइन को केबिन में व्यवस्थित करें. वायरिंग के समय वायरिंग वाहन के क्रॉस बीम का पालन करना चाहिए. यह मूल स्व-अनलोडिंग हॉपर, सिर की मरम्मत को प्रभावित नहीं करना चाहिए,आदि और अन्य मूल कार्य.
2एक्सटेंशन लाइन वाहन के मोटर से दूर होनी चाहिए ताकि मोटर द्वारा उत्पादित विद्युत चुम्बकीय हस्तक्षेप का उत्पादन न हो।
3जांच लाइन और विस्तार लाइन के टर्मिनल को गिरने से रोकने के लिए ठीक से घुमाया जाना चाहिए।
4. विस्तार लाइन वाहन के हीटिंग भागों से कम से कम 20 सेमी की दूरी पर होनी चाहिए. हर 50 सेमी पर विस्तार लाइन को तय करने के लिए फिक्सिंग रिबन का उपयोग किया जाता है.तार को वाहन की स्थापना की स्थिति पर उचित रूप से व्यवस्थित करें.
5. वाहनों को कनेक्ट करें और प्लेटफार्म डेटा की पुष्टि करें
1. बिजली की आपूर्ति से डिस्कनेक्ट करें और मुख्य शरीर को जीपीएस के निकट स्थिति में तय करें (जहां पानी का रिसाव नहीं होगा) और इसे ठीक से तय करें;
2यूजर इंटरफेस लाइन का लाल और काला तार वाहन की सार्वजनिक बिजली आपूर्ति से जुड़ता है, जिसमें सकारात्मक रोल को जोड़ने वाला लाल तार और नकारात्मक पोल को जोड़ने वाला काला तार होता है।
जीपीएस के संग्रह तेल खपत इंटरफ़ेस के अनुसार इंटरफ़ेस मोड का चयन करें।
ए. एनालॉग मात्राः हरी रेखा जीपीएस संग्रह एनालॉग पोर्ट से जुड़ी हुई है। काली तार जीपीएस संग्रह एनालॉग ग्राउंड से जुड़ी हुई है।
बी. आरएस232 संचार: पीला तार (टीएक्स) जीपीएस आरएक्स से जुड़ा हुआ है और नीला तार (आरएक्स) जीपीएस टीएक्स से जुड़ा हुआ है। काला तार (जीएनडी) जीपीएस ग्राउंड से जुड़ा हुआ है।
C. RS485 संचार: भूरे रंग का तार (B) जीपीएस के बी से जुड़ा हुआ है; बैंगनी रंग का तार (A) जीपीएस के ए से जुड़ा हुआ है और सफेद रंग का तार जीपीएस ग्राउंड से जुड़ा हुआ है।
3. चालू करें और जांचें कि प्लेटफ़ॉर्म तेल खपत डेटा प्रदान करता है या नहीं।
