पॉइंटेक CLS300 - मानक

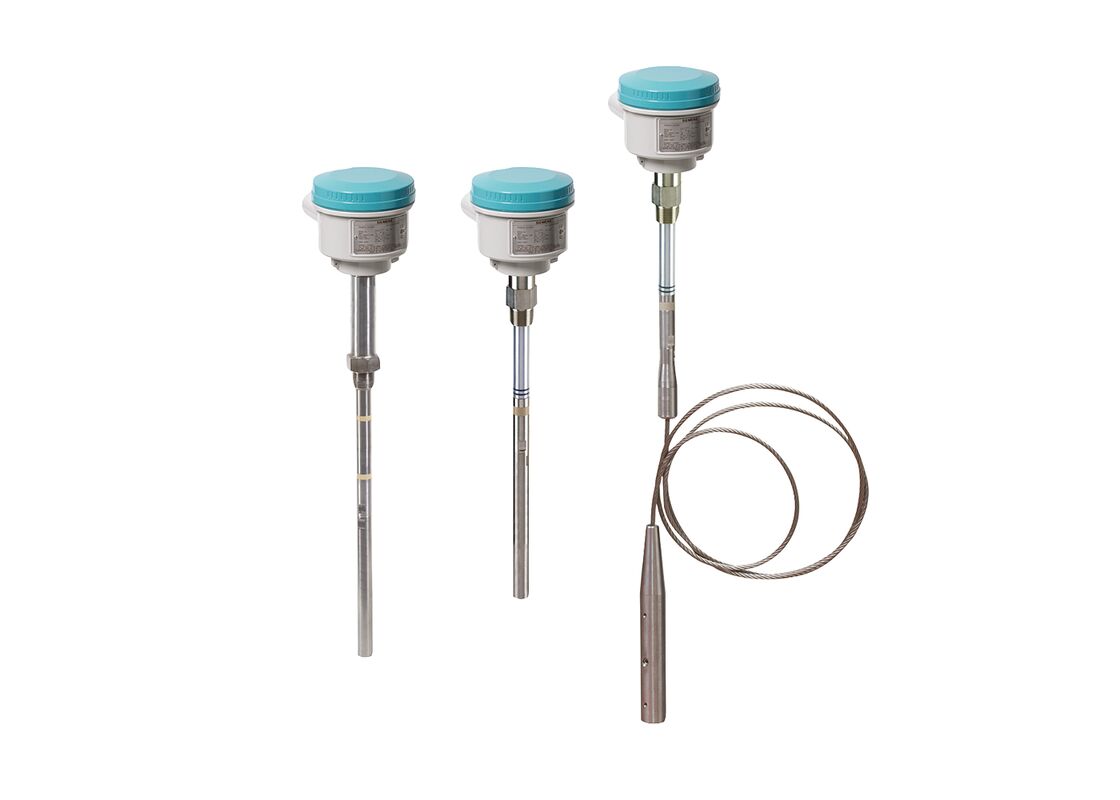

Pointek CLS300 (मानक संस्करण) एक उल्टा आवृत्ति शिफ्ट क्षमता स्तर और सामग्री पता लगाने स्विच है जो विन्यास योग्य आउटपुट के साथ वैकल्पिक रॉड या केबल कॉन्फ़िगरेशन प्रदान करता है।कठोर औद्योगिक परिस्थितियों के लिए डिज़ाइन किया गया, यह उच्च दबाव और तापमान के तहत भी तरल पदार्थों, ठोस पदार्थों, स्लरी, फोम और इंटरफेस का विश्वसनीय रूप से पता लगाता है।इसकी उन्नत ट्यूनिंग क्षमता प्रभावी रूप से जांच पर सामग्री के निर्माण की भरपाई करती है.
उत्पाद के प्रकार
7ML5650-.....-
CLS300, स्टैंडर्ड, रॉड संस्करण, धागा/फ्लैंग |
7ML5651-.....
CLS300, एनालॉग, केबल संस्करण, धागा/फ्लैंग |
7ML5652-.....
CLS300, एनालॉग, हाई टेम्प रॉड, थ्रेड/फ्लैंज |
संबंधित उत्पाद और सहायक उपकरण
| भाग संख्या |
विवरण |
| 7ML1830-1AP | ईजीआई एआईएमईआर II, एल्यूमीनियम, 3/4 इंच एनपीटी 1 इंच गैल्वेनाइज्ड युग्मन के साथ |
| 7ML1830-1AQ | EASY AIMER II, एल्यूमीनियम, 3/4 इंच एनपीटी के साथ 3/4 - 1 इंच पीवीसी युग्मन |
| 7ML1830-1JA | केबल ग्रंथि, 1/2 "एनपीटी, सामान्य प्रयोजन डीआईपी |
| 7ML1830-1JB | केबल ग्रंथि, 1/2 "एनपीटी, विस्फोट प्रूफ |
| 7ML1830-1JC | M20 x 1.5 केबल ग्रंथि (सामान्य उपयोग और धूल विस्फोट सुरक्षा) |
| 7ML1830-1JD | केबल ग्रंथि, M20 x 1.5 HF, (EP) |
| 7ML1830-1JE | परीक्षण चुंबक |
| 7ML1830-1JF | एम्पलीफायर / पावर सप्लाई डिजिटल संस्करण |
| 7ML1830-1JK | CLS 200 के लिए एलसीडी डिस्प्ले, डिजिटल |
| A5E01163688 | किट, 316L स्टेनलेस स्टील केबल विस्तार, 1 मीटर, CLS300/LC300 |
| A5E01163689 | किट, 316L स्टेनलेस स्टील केबल विस्तार, 3 मीटर, CLS300/LC300 |
| A5E01163690 | किट, 316L स्टेनलेस स्टील केबल विस्तार, 5 मीटर, CLS300/LC300 |
| A5E01163691 | किट, 316L स्टेनलेस स्टील केबल विस्तार, 10 मीटर, CLS300/LC300 |
| A5E01163693 | किट, 316L स्टेनलेस स्टील केबल विस्तार, 15 मीटर, CLS300/LC300 |
| A5E01163695 | किट, 316L स्टेनलेस स्टील केबल विस्तार, 20 मीटर, CLS300/LC300 |
| A5E01163698 | किट, 316 स्टेनलेस स्टील पीएफए केबल विस्तार, 3 मीटर, CLS300 |
| A5E01163699 | किट, 316 स्टेनलेस स्टील पीएफए केबल विस्तार, 5 मीटर, CLS300 |
| A5E01163700 | किट, 316 स्टेनलेस स्टील पीएफए केबल एक्सटेंशन, 10 मीटर, CLS300 |
| A5E01163701 | किट, 316 स्टेनलेस स्टील पीएफए केबल विस्तार, 15 मीटर, CLS300 |
| A5E01163702 | किट, 316 स्टेनलेस स्टील पीएफए केबल एक्सटेंशन, 20 मीटर, CLS300 |
| A5E01163719 | किट, 316L स्टेनलेस स्टील रॉड 180 मिमी (7.09") |
| A5E01163720 | किट, 316L स्टेनलेस स्टील रॉड 330 मिमी (12.99") |
| A5E01163721 | किट, 316L स्टेनलेस स्टील रॉड 580 मिमी (22.83") |
| A5E01163722 | किट, 316L स्टेनलेस स्टील रॉड 830 मिमी (32.68") |
| A5E01163723 | चालक के साथ प्रतिस्थापन इलेक्ट्रॉनिक्स, CLS300 मानक। 5 मीटर की अधिकतम लंबाई के साथ रॉड या केबल संस्करणों के साथ उपयोग के लिए |
मुख्य लाभ
- सक्रिय-छाप तकनीक यह सुनिश्चित करती है कि सक्रिय ढाल अनुभाग में सामग्री के निर्माण या नोजल हस्तक्षेप से माप की सटीकता प्रभावित नहीं होती है
- ठोस रॉड निर्माण अत्यधिक घर्षण परिस्थितियों में असाधारण प्रदर्शन प्रदान करता है
- समायोजन नियंत्रण, आउटपुट स्थिति और शक्ति निगरानी के लिए तीन एलईडी संकेतक
- उच्च तापमान संस्करण 400 °C (752 °F) तक काम करने में सक्षम
आवेदन
Pointek CLS300 मानक संस्करण में तीन एलईडी संकेतक हैं जिनमें बुनियादी रिले और ठोस-राज्य स्विच अलार्म हैं।इसका मजबूत डिजाइन इसे घर्षण सामग्री के साथ भारी ठोस अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता हैपूरी तरह से पॉटेड इलेक्ट्रॉनिक्स को संघनक, धूल या कंपन से प्रभावित नहीं किया जाता है।
गीले घटकों को उच्च रासायनिक प्रतिरोध के लिए एक पीएफए ढाल के साथ स्टेनलेस स्टील से बनाया जाता है, जबकि उच्च तापमान संस्करण में सिरेमिक और स्टेनलेस स्टील का उपयोग किया जाता है।उपकरण सटीक रूप से दोनों कम और उच्च dielectric स्थिरांक के साथ सामग्री का पता लगाता हैअनूठी एक्टिव शील्ड तकनीक प्रभावी रूप से सामग्री के निर्माण या विस्तारित स्थापना नोजल से हस्तक्षेप को दबा देती है।
पॉइंटेक CLS300 का मॉड्यूलर डिज़ाइन तापमान और दबाव के लिए विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए व्यापक विन्यास विकल्प, प्रक्रिया कनेक्शन, विस्तार और अनुमोदन प्रदान करता है।यह डिजाइन ऑर्डर प्रक्रियाओं को सरल बनाता है और इन्वेंट्री की आवश्यकताओं को कम करता हैउपलब्ध जांच विन्यासों में रॉड और केबल दोनों संस्करण शामिल हैं।
मुख्य अनुप्रयोग:
- तरल पदार्थ और स्लरी
- थोक ठोस पदार्थ
- उच्च दबाव और तापमान वातावरण
- खतरनाक क्षेत्र
- मिलिंग और खनन अनुप्रयोग
विन्यास
तकनीकी विनिर्देश
संचालन का तरीका
उलटा आवृत्ति परिवर्तन क्षमता स्तर का पता लगाना
इनपुट
मापा गया चरः पीकोफाराड (पीएफ) में परिवर्तन
आउटपुट
रिले आउटपुटः
• 1 एसपीडीटी फॉर्म सी रिले
• अधिकतम संपर्क वोल्टेजः 30 वी डीसी / 250 वी एसी
• अधिकतम संपर्क धाराः 5 ए (DC) / 8 ए (AC)
• अधिकतम स्विचिंग क्षमताः 150 W (DC) / 2 000 VA (AC)
• समय विलंब (ON और/या OFF): 1... 60 s
ठोस-राज्य आउटपुट
• आउटपुटः गैल्वानिक रूप से अलग
• सुरक्षा: विपरीत ध्रुवीयता (द्विध्रुवीयता) के खिलाफ
• अधिकतम स्विचिंग वोल्टेजः 30 वी (DC) / 30 वी पीक (AC)
• अधिकतम लोड करंटः 82 एमए
• वोल्टेज में गिरावटः < 1 वी, सामान्यतः 50 एमए पर
• समय विलंब (बदलाव से पहले या बाद में): 1... 60 सेकंड
सटीकता
संकल्पः
• न्यूनतम संवेदनशीलता (पीएफ): वास्तविक क्षमता में 1% परिवर्तन
• अधिकतम तापमान त्रुटिः वास्तविक क्षमता मूल्य का 0.2%
स्थापना की शर्तें
स्थानः घर के अंदर/बाहर
परिवेश की स्थिति
• परिवेश का तापमान: -40... +85 °C (−40... +185 °F)
• भंडारण तापमानः -40... +85 °C (−40... +185 °F)
मध्यम परिस्थितियाँ
• अनुप्रयोगः तरल पदार्थ, थोक ठोस पदार्थ, स्लरी और इंटरफेस और चिपचिपा सामग्री
• सापेक्ष विद्युतरोधक स्थिरांक εr: Min. 1.5
• प्रक्रिया का तापमानः
- रॉड/केबल संस्करणः -40... +200 °C (-40... +392 °F)
- उच्च तापमान संस्करणः -40... +400 °C (-40... +752 °F)
• प्रसंस्करण दबावः -1... +35 बार g (-14.6... +511 psi g)
डिजाइन
• सामग्री (बंद): पाउडर लेपित एल्यूमीनियम गैसकेट के साथ
• सुरक्षा की डिग्रीः मानकः प्रकार 4/NEMA 4/IP65
वैकल्पिक: प्रकार 4/NEMA 4/IP68
• केबल इनलेटः 2 x M20 x 1.5 धागा (विकल्पः 2 x 1⁄2 "एनपीटी नलिका प्रवेश सहित 1 प्लग इनपुट)
नियंत्रण और प्रदर्शन
• डिस्प्लेः 3 एलईडी, जांच स्थिति, आउटपुट स्थिति और बिजली की आपूर्ति के लिए
• पोटेंशियोमीटर: समय विलंब और संवेदनशीलता के लिए 2 पोटेंशियोमीटर
• स्विचः देरी चालू/बंद, विफलता-सुरक्षित उच्च/निम्न, समय देरी परीक्षण/समायोजन, उच्च/निम्न संवेदनशीलता, परीक्षण देरी सेटिंग के लिए 5 डीआईपी स्विच
विद्युत आपूर्ति
• आपूर्तिः 12... 250 वी एसी/डीसी, 0... 60 हर्ट्ज, गैल्वानिक रूप से अलग, 2 वाट
प्रमाणपत्र और अनुमोदन
• सामान्य उद्देश्यः सीएसए, एफएम, सीई, यूकेसीए, आरसीएम
• आईएस प्रोब के साथ लौरोपरोधी संलग्नकः एटेक्स II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, एटेक्स II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb,UKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db
• आईएस जांच के साथ धूल इग्निशन प्रूफः एटीएक्स II 1/2 डी एक्स आईए/टीबी [आईए डीए] IIIC TX दा/डीबी यूकेएक्स II 1/2 डी एक्स आईए/टीबी [आईए डीए] IIIC TX दा/डीबी सीएसए/एफएम वर्ग II, डिवी 1, समूह ई, एफ, जी सीएसए/एफएम वर्ग III टी4
• आईएस जांच के साथ विस्फोट प्रूफ संलग्नकः सीएसए/एफएम वर्ग I, डिवी. 1, समूह A, B, C, D सीएसए/एफएम वर्ग II, डिवी. 1, समूह E, F, G सीएसए/एफएम वर्ग III T4
• समुद्री: लॉयड्स रजिस्टर ऑफ शिपिंग, श्रेणी ENV1, ENV2, और ENV5
• ओवरफिल प्रोटेक्शनः WHG (जर्मनी) VLAREM II (बेल्जियम)
• अन्य: नमूना अनुमोदन (चीन)
