Pointek CLS200 - मानक कैपेसिटेंस लेवल स्विच

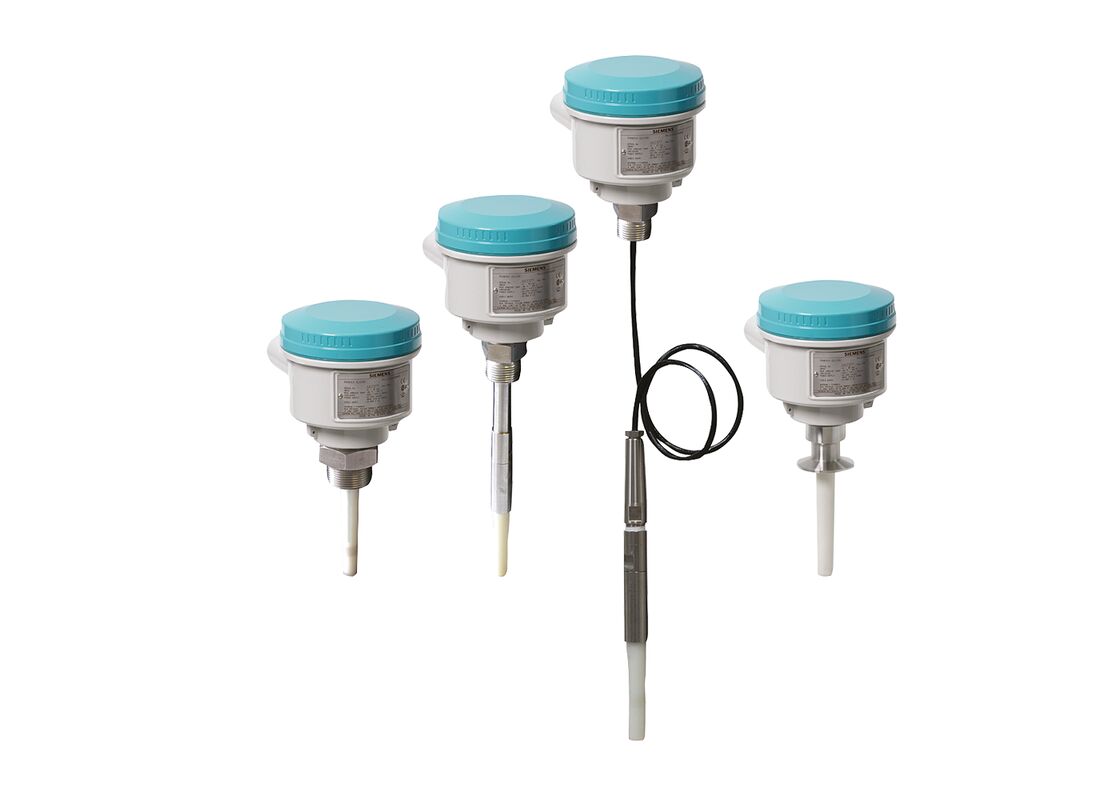

Pointek CLS200 (मानक संस्करण) एक बहुमुखी व्युत्क्रम आवृत्ति शिफ्ट कैपेसिटेंस लेवल और सामग्री पहचान स्विच है जिसमें विन्यास योग्य रॉड/केबल विकल्प और आउटपुट कॉन्फ़िगरेशन हैं। तरल पदार्थ, ठोस पदार्थ, घोल, फोम और इंटरफेस का पता लगाने के लिए आदर्श, यह स्विच जांच पर निर्माण को अनदेखा करने के लिए उन्नत ट्यूनिंग क्षमताओं की सुविधा देता है।
मॉडल नंबर: 7ML5631-.....-.... | 7ML5632-.....-.... | 7ML5633-.....-.... | 7ML5634-.....-.... | 7ML5630-.....-....
मुख्य लाभ
- पॉटेड निर्माण झटके, कंपन, नमी और संघनन से सिग्नल सर्किट की रक्षा करता है
- मांग वाले औद्योगिक वातावरण के लिए उच्च रासायनिक प्रतिरोध
- टैंक या पाइप पृथ्वी संदर्भ से स्वतंत्र स्तर का पता लगाना
- उच्च आवृत्ति दोलन के कारण उत्पाद निर्माण के प्रति असंवेदनशील
- सेंसर स्थिति, आउटपुट स्थिति और बिजली के लिए तीन एलईडी संकेतक
- एपीआई 2350 अनुपालन आवश्यकताओं के लिए उपयुक्त
अनुप्रयोग
Pointek CLS200 मानक संस्करण में बुनियादी रिले और सॉलिड-स्टेट स्विच अलार्म के साथ तीन एलईडी संकेतक हैं। यह यूनिवर्सल स्विच ठोस, तरल पदार्थ और इंटरफेस डिटेक्शन अनुप्रयोगों को संभालता है। गैल्वेनिक रूप से अलग बिजली आपूर्ति एक विस्तृत वोल्टेज रेंज (12 से 250 वी एसी/डीसी) स्वीकार करती है। थर्मल आइसोलेटर के साथ उपयोग किए जाने पर, स्टेनलेस स्टील और पीपीएस (वैकल्पिक PVDF) जांच सामग्री प्रक्रिया-गीली भागों पर 125 डिग्री सेल्सियस (257 डिग्री फ़ारेनहाइट) तक के तापमान रेटिंग प्रदान करती है।
स्विच 1.5 या उससे अधिक के परावैद्युतांक स्थिरांक वाली सामग्रियों का पता लगाता है, दोलन आवृत्ति में परिवर्तन की निगरानी करके, संपर्क से पहले या संपर्क पर पता लगाने के लिए सेटिंग्स के साथ। CLS200 टैंक की दीवारों या पाइपों से स्वतंत्र रूप से संचालित होता है, जिससे गैर-प्रवाहकीय जहाजों जैसे कंक्रीट या प्लास्टिक में बाहरी संदर्भ इलेक्ट्रोड की आवश्यकता समाप्त हो जाती है।
प्राथमिक अनुप्रयोग
- तरल पदार्थ और घोल स्तर का पता लगाना
- पाउडर और कणिकाओं की सूची की निगरानी
- दबाव वाले पोत अनुप्रयोग
- खतरनाक क्षेत्र प्रतिष्ठान
विन्यास
तकनीकी विनिर्देश
ऑपरेशन का तरीका:
व्युत्क्रम आवृत्ति शिफ्ट कैपेसिटिव स्तर का पता लगाना
मापने का सिद्धांत:
व्युत्क्रम आवृत्ति शिफ्ट कैपेसिटिव स्तर का पता लगाना
मापा गया चर:
पिकोफैरड (pF) में परिवर्तन
आउटपुट विनिर्देश
रिले आउटपुट:
1 SPDT फॉर्म C रिले
अधिकतम संपर्क वोल्टेज:
30 वी डीसी / 250 वी एसी
अधिकतम संपर्क धारा:
5 ए डीसी / 8 ए एसी
अधिकतम स्विचिंग क्षमता:
150 डब्ल्यू डीसी / 2,000 वीए एसी
समय विलंब:
1 ... 60 सेकंड
सॉलिड-स्टेट आउटपुट:
गैल्वेनिक रूप से अलग
अधिकतम स्विचिंग वोल्टेज:
30 वी डीसी / 30 वी पीक एसी
अधिकतम लोड करंट:
82 एमए
वोल्टेज ड्रॉप:
< 1 वी, 50 एमए पर विशिष्ट
पर्यावरण की स्थिति
परिवेश तापमान:
-40 ... +85 डिग्री सेल्सियस (-40 ... +185 डिग्री फ़ारेनहाइट)
भंडारण तापमान:
-40 ... +85 डिग्री सेल्सियस (-40 ... +185 डिग्री फ़ारेनहाइट)
स्थापना श्रेणी:
द्वितीय
प्रदूषण डिग्री:
4
मध्यम स्थितियाँ
संगत मीडिया:
तरल पदार्थ, थोक ठोस पदार्थ, घोल और इंटरफेस
न्यूनतम परावैद्युतांक स्थिरांक:
1.5
प्रक्रिया तापमान (थर्मल आइसोलेटर के बिना):
-40 ... +85 डिग्री सेल्सियस (-40 ... +185 डिग्री फ़ारेनहाइट)
प्रक्रिया तापमान (थर्मल आइसोलेटर के साथ):
-40 ... +125 डिग्री सेल्सियस (-40 ... +257 डिग्री फ़ारेनहाइट)
प्रक्रिया दबाव (रॉड संस्करण):
-1 ... +25 बार जी (-14.6 ... +365 साई जी)
प्रक्रिया दबाव (केबल संस्करण):
-1 ... +10 बार जी (-14.6 ... +150 साई जी)
प्रक्रिया दबाव (स्लाइडिंग कपलिंग संस्करण):
-1 ... +10 बार जी (-14.6 ... +150 साई जी)
डिजाइन और निर्माण
बाड़े की सामग्री:
एपॉक्सी-लेपित एल्यूमीनियम जिसमें गैसकेट है
वैकल्पिक थर्मल आइसोलेटर:
316L स्टेनलेस स्टील
कनेक्शन:
हटाने योग्य टर्मिनल ब्लॉक, अधिकतम 2.5 मिमी²
सुरक्षा की डिग्री:
IP65/टाइप 4/NEMA 4 (वैकल्पिक IP68)
केबल इनलेट:
2 x M20 x 1.5 थ्रेड (विकल्प: 2 x ½" NPT नाली प्रवेश जिसमें 1 प्लग किया गया प्रवेश शामिल है)
बिजली की आपूर्ति:
12 ... 250 वी एसी/डीसी, 0 ... 60 हर्ट्ज अधिकतम 2 डब्ल्यू
प्रमाणन और अनुमोदन
सीएसए
एफएम
सीई
यूकेसीए
आरसीएम
एटीईएक्स
यूकेईएक्स
लॉयड्स रजिस्टर
डब्ल्यूएचजी
वीएलएआरईएम II
पैटर्न अनुमोदन (चीन)
सिल्क
संबंधित उत्पाद और सहायक उपकरण
| भाग संख्या |
विवरण |
| 7ML1830-1AP |
ईज़ी एमर II, एल्यूमीनियम, 3/4 इंच एनपीटी जिसमें 1 इंच गैल्वेनाइज्ड कपलिंग है |
| 7ML1830-1AQ |
ईज़ी एमर II, एल्यूमीनियम, 3/4 इंच एनपीटी जिसमें 3/4 - 1 इंच पीवीसी कपलिंग है |
| 7ML1830-1DL |
सेंसगार्ड, 3/4" एनपीटी (पीपीएस) पोइंटेक सीएलएस100 के लिए |
| 7ML1830-1DM |
सेंसगार्ड, 1" बीएसपीटी (पीपीएस) पोइंटेक सीएलएस100 के लिए |
| 7ML1830-1JA |
केबल ग्रंथि, 1/2" एनपीटी, सामान्य प्रयोजन डीआईपी |
| 7ML1830-1JB |
केबल ग्रंथि, 1/2" एनपीटी, विस्फोट प्रूफ |
| 7ML1830-1JC |
M20 x 1.5 केबल ग्रंथि (सामान्य उपयोग और धूल विस्फोट संरक्षण) |
| 7ML1830-1JD |
केबल ग्रंथि, M20 x 1.5 HF, (EP) |
| 7ML1830-1JE |
टेस्ट मैग्नेट |
| 7ML1830-1JF |
एम्पलीफायर / बिजली आपूर्ति डिजिटल संस्करण |
| 7ML1830-1JK |
सीएलएस 200 के लिए एलसीडी डिस्प्ले, डिजिटल |
| A5E01163672 |
स्पेयर सिनप्रिन गैसकेट, बाड़े संस्करण, IP65 संस्करणों के लिए |
| A5E01163673 |
स्पेयर सिलिकॉन गैसकेट, बाड़े संस्करण, IP68 संस्करण के लिए |
| A5E01163674 |
CLS200/CLS300/LC300 स्पेयर एल्यूमीनियम ब्लाइंड लिड, मानक संस्करणों के लिए |
| A5E01163676 |
CLS200/300 स्पेयर एल्यूमीनियम लिड जिसमें विंडो है |
| A5E01163677 |
किट, केबल इकाइयों के लिए सेंसर, पीपीएस, मानक, विटन |
| A5E01163678 |
किट, केबल इकाइयों के लिए सेंसर, पीपीएस, डिजिटल, विटन |
| A5E01163679 |
किट, केबल इकाइयों के लिए सेंसर, पीपीएस, मानक, एफएफकेएम |
| A5E01163680 |
किट, केबल इकाइयों के लिए सेंसर, पीपीएस, डिजिटल, एफएफकेएम |
| A5E01163681 |
किट, केबल इकाइयों के लिए सेंसर, पीवीडीएफ, मानक, एफकेएम |
| A5E01163682 |
किट, केबल यूनिट के लिए सेंसर, पीवीडीएफ, डिजिटल, एफकेएम |
| A5E01163683 |
किट, केबल यूनिट के लिए सेंसर, पीवीडीएफ, मानक, एफएफकेएम |
| A5E01163684 |
किट, केबल यूनिट के लिए सेंसर, पीवीडीएफ, डिजिटल, एफएफकेएम |
| A5E01163685 |
स्पेयर, 316L स्टेनलेस स्टील माउंटिंग ब्रैकेट |
| A5E01163686 |
स्पेयर, PROFIBUS कनेक्टर, केवल IP65 संस्करण |
| A5E03251681 |
किट, CLS200 मानक, ट्रांसमीटर |
