Place of Origin:
shanxi xi'an
ब्रांड नाम:
Kacise
Model Number:
KSS54X

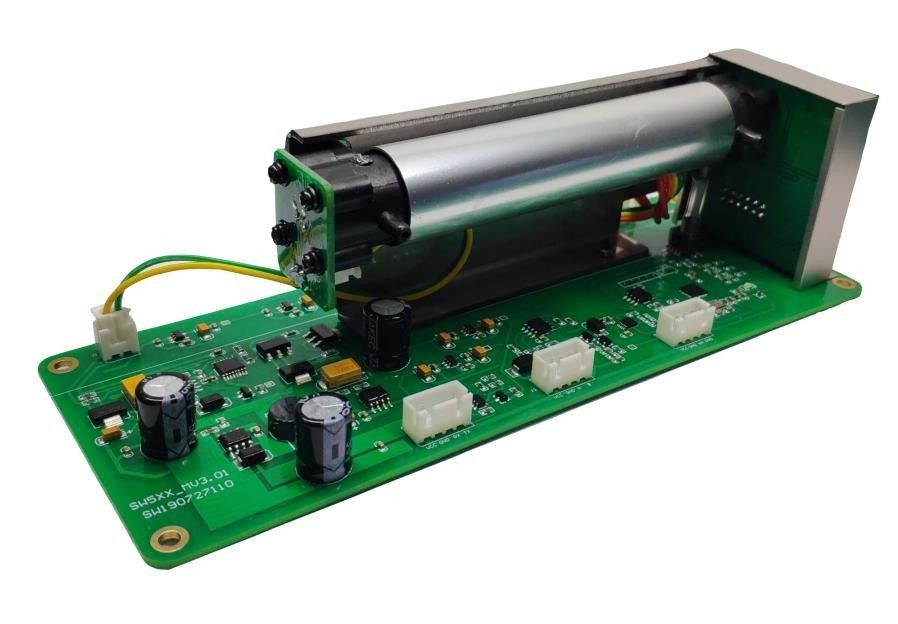

KSS54X इन्फ्रारेड CH4 सेंसर मॉड्यूल एक गैस सेंसर मॉड्यूल है जो NDIR इन्फ्रारेड अवशोषण पता लगाने के सिद्धांत का उपयोग करता है, जो इन्फ्रारेड गैस के अवशोषण के अनुसार एकाग्रता निर्धारित करता है।KSS54X आयातित प्रकाश स्रोत को अपनाता है, विशेष संरचना और दो-चैनल डिटेक्टर के साथ ऑप्टिकल गुहा अंतरिक्ष दोहरी ऑप्टिकल पथ संदर्भ मुआवजे को महसूस करने के लिए। माइक्रोप्रोसेसर सिग्नल अधिग्रहण, प्रसंस्करण और आउटपुट करते हैं।KSS54X में अच्छी चयनशीलता है, उच्च संवेदनशीलता, कोई ऑक्सीजन निर्भरता, लंबे जीवन, कम बिजली की खपत; तापमान नियंत्रण और दबाव मुआवजा समारोह के साथ; यह भी UART, 485 आउटपुट और एनालॉग वर्तमान / वोल्टेज आउटपुट है,जो ग्राहकों के लिए विभिन्न अनुप्रयोगों के लिए सुविधाजनक है।
| पैरामीटर | चिह्न | न्यूनतम | विशिष्ट मूल्य | अधिकतम | इकाई |
|---|---|---|---|---|---|
| भंडारण तापमान | टीएसटीजी | -20 | - | 80 | °C |
| ऑपरेटिंग तापमान | टीए | -20 | 60 | °C | |
| परिचालन आर्द्रता | Hए | 0 | 90 नॉन कंडेनसिंग | % आरएच | |
| काम का दबाव | पीए | 0.8 | 1.2 | एटीएम | |
| आपूर्ति वोल्टेज | वीs | 11 | 12 | 30 | वी |
| अधिकतम परिचालन करंट | मैंऔसत | 100 | 120 | 150 | mA |
KSS54X इन्फ्रारेड CH4 कम एकाग्रता प्रदर्शन सूचकांक (आमतौर पर 0~5000ppm) ।
| सूचकांक | गैस | रेंज/पीपीएम | संकल्प | सापेक्ष त्रुटि | पूर्ण त्रुटि | टिपण्णी |
|---|---|---|---|---|---|---|
| शून्य बहाव | CH4 | 0~5000 | 25 पीपीएम | ± 5% एफएस | ±100 पीपीएम | बस उनमें से एक से मिलें |
| रेंज ड्रिफ्ट | ± 5% एफएस | ±100 पीपीएम | बस उनमें से एक से मिलें | |||
| संकेत त्रुटि | ± 5% एफएस | ±100 पीपीएम | बस उनमें से एक से मिलें | |||
| पुनरावृत्ति | ± 2% एफएस | ± 50 पीपीएम | बस उनमें से एक से मिलें | |||
| T90 | ≤5S ((500 मिलीलीटर/मिनट) | |||||
KSS54X इन्फ्रारेड CH4 पारंपरिक एकाग्रता प्रदर्शन सूचकांक (0 ~ 5% वॉल्यूम)
| सूचकांक | गैस | रेंज/वॉल्यूम | संकल्प | सापेक्ष त्रुटि | पूर्ण त्रुटि | टिपण्णी |
|---|---|---|---|---|---|---|
| शून्य बहाव | CH4 | 0~5% | 100 पीपीएम | ± 5% एफएस | ±500 पीपीएम | बस उनमें से एक से मिलें |
| रेंज ड्रिफ्ट | ± 5% एफएस | ±500 पीपीएम | बस उनमें से एक से मिलें | |||
| संकेत त्रुटि | ± 5% एफएस | ±500 पीपीएम | बस उनमें से एक से मिलें | |||
| पुनरावृत्ति | ± 2% एफएस | ± 300 पीपीएम | बस उनमें से एक से मिलें | |||
| T90 | ≤5S ((500 मिलीलीटर/मिनट) | |||||
KSS54X इन्फ्रारेड CH4 एकाग्रता प्रदर्शन सूचकांक (आमतौर पर 0 ~ 30% वॉल्यूम)
| सूचकांक | गैस | रेंज/वॉल्यूम | संकल्प | सापेक्ष त्रुटि | पूर्ण त्रुटि | टिपण्णी |
|---|---|---|---|---|---|---|
| शून्य बहाव | CH4 | 0~30% | 500 पीपीएम | ± 5% एफएस | ± 3000 पीपीएम | बस उनमें से एक से मिलें |
| रेंज ड्रिफ्ट | ± 5% एफएस | ± 3000 पीपीएम | बस उनमें से एक से मिलें | |||
| संकेत त्रुटि | ± 5% एफएस | ± 3000 पीपीएम | बस उनमें से एक से मिलें | |||
| पुनरावृत्ति | ± 2% एफएस | ±1000 पीपीएम | बस उनमें से एक से मिलें | |||
| T90 | ≤5S ((500 मिलीलीटर/मिनट) | |||||
KSS54X इन्फ्रारेड CH4 पूर्ण पैमाने पर प्रदर्शन सूचकांक (0~100%vol)
| सूचकांक | गैस | रेंज/वॉल्यूम | संकल्प | सापेक्ष त्रुटि | पूर्ण त्रुटि | टिपण्णी |
|---|---|---|---|---|---|---|
| शून्य बहाव | CH4 | 0~100% | 1000 पीपीएम | ± 5% एफएस | ± 5000 पीपीएम | बस उनमें से एक से मिलें |
| रेंज ड्रिफ्ट | ± 5% एफएस | ± 5000 पीपीएम | बस उनमें से एक से मिलें | |||
| संकेत त्रुटि | ± 5% एफएस | ± 5000 पीपीएम | बस उनमें से एक से मिलें | |||
| पुनरावृत्ति | ± 2% एफएस | ± 5000 पीपीएम | बस उनमें से एक से मिलें | |||
| T90 | ≤5S ((500 मिलीलीटर/मिनट) | |||||
इकाई: मिमी
KSS54X में तीन संरचनात्मक आकार हैं, जो 100 मिमी, 150 मिमी, 200 मिमी ऑप्टिकल गुहा के अनुरूप हैं।
100 मिमी गुहा संरचना आरेखः
150 मिमी गुहा संरचना आरेखः
200 मिमी गुहा संरचना आरेखः
स्थापना के निर्देश
सेंसर को एक संदर्भ संरचना आरेख के साथ स्थापित किया गया है जिसमें एक पोजिशनिंग छेद अंतर और 3.5 मिमी का एपर्चर है।
तारों के सॉकेट की दूरी 2.54 मिमी है।
आवश्यक विशिष्ट विनिर्देशों को खरीदने के लिए कृपया निम्नलिखित जानकारी प्रदान करें:
| आदेश सूचना पत्र | |||||
| KSS54X | KSS54X CO2 सांद्रता सेंसर | ||||
| xxxx | सेंसर पीपीएम में CO2 सांद्रता की सीमा को मापता है, जिसमें न्यूनतम मान 2000 और अधिकतम मान 50000 पीपीएम होता है। | ||||
| 2000 | सीमा 200ppm (डिफ़ॉल्ट) | ||||
| 10000 | दायरा 10000 पीपीएम | ||||
| 50000 | सीमा 50000ppm | ||||
| कोड करना | प्रतिक्रिया गति दो प्रकार की होती हैः तेज और धीमी | ||||
| एस | धीमा (डिफ़ॉल्ट) | ||||
| Q | तेज | ||||
| कोड करना | बाउड दर का चयन, आम तौर पर इस्तेमाल की जाने वाली बाउड दर 2400 9600 19200 38400 बीपीएस, 8 बिट्स डेटा, 1 बिट्स स्टॉप बिट्स, कोई चेक बिट्सः ऑर्डर करने से पहले विशेष आवश्यकताओं की पुष्टि करें। | ||||
| कस्टम | आदेश देने से पहले बाउड दर की पुष्टि करें | ||||
| 2400 | 2400 बीपीएस बाउड दर | ||||
| 9600 | 9600 बीपीएस बाउड दर | ||||
| 19200 | 19200 बीपीएस बाउड दर | ||||
| 38400 | 38400 बीपीएस बाउड दर (डिफ़ॉल्ट) | ||||
| कोड करना | सीरियल पोर्ट प्रोटोकॉल | ||||
| मॉडबस-आरटीयू | मानक Modbus-RTU प्रोटोकॉल (डिफ़ॉल्ट) | ||||
| Modbus-ASCII | मानक Modbus-ASCII प्रोटोकॉल | ||||
| मॉडबस-स्वयं | Modbus निजी प्रोटोकॉल | ||||
| KSS54X | -2000 | -S | -38400 | -मोडबस-आरटीयू | |
URL:www.kacise.com
टेलीफोनः +86-29-17719566736
ईमेलः sales@kacise.com
पता: तांग्यान दक्षिण रोड, शियान शहर, शानक्सी प्रांत, चीन
| संक्षिप्त | पूरा नाम |
|---|---|
| VOL | 1% VOL हवा में किसी विशेष गैस के वॉल्यूम का 1% है। |
| पीपीएम | 1 पीपीएम का अर्थ है कि वायु में एक विशिष्ट गैस की मात्रा एक मिलियन में से एक है। |
| ऑक्सीजन | ऑक्सीजन के अणु |
| एलसीडी | एलसीडी डिस्प्ले |
| RS485 | असिंक्रोनस सीरियल पोर्ट 485 |
| डीसी | समवर्ती |
| एसी | संचार |
| पीवीसी | पॉलीविनाइल क्लोराइड |
