Place of Origin:
shanxi xi'an
ब्रांड नाम:
Kacise
Model Number:
KSS524
तालिका 1 संस्करण इतिहास
| संस्करण | तिथि | वर्णन |
| V1.0 | २०१६-१०-१२ | V1.0 जारी किया गया |
| V2.2 | 2018-03-06 | उत्पाद गुणों के संशोधनों को अनुकूलित करें |
SF6 गैस का उपयोग विद्युत उपकरणों में एक इन्सुलेटिंग माध्यम और आर्क बुझाने वाली गैस के रूप में व्यापक रूप से किया जाता है, विशेष रूप से उच्च वोल्टेज सर्किट ब्रेकर, ट्रांसफार्मर, ट्रांसफार्मर, कैपेसिटर, अरेस्टर, फ्यूज आदि में.यदि रिसाव होता है, तो उपकरण का दबाव कम हो जाता है और इन्सुलेशन क्षमता कम हो जाती है; वायुमंडलीय वातावरण को प्रदूषित और नष्ट करना, ग्रीनहाउस प्रभाव को बढ़ाना;निम्न स्तरीय स्थानों में संचय, जिसके परिणामस्वरूप कर्मचारियों के मस्तिष्क में ऑक्सीजन की कमी और यहां तक कि तेजी से अस्थिरता जैसी दुर्घटनाएं होती हैं।एसएफ 6 गैस से अत्यधिक विषाक्त अपघटन पदार्थ जैसे एसएफ 4 का उत्पादन होगा।, SF 2, SOF2, आदि

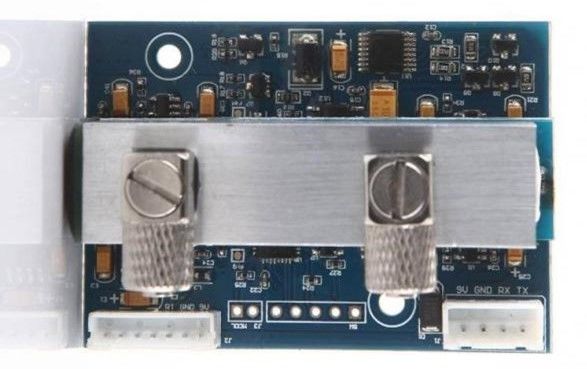

KSS524 एक गैस सेंसर मॉड्यूल है जो NDIR इन्फ्रारेड अवशोषण पता लगाने के सिद्धांत का उपयोग करता है, जो 10.5um पर SF6 गैस के अवशोषण के अनुसार एकाग्रता निर्धारित करता है। KSS524 MEMS प्रकाश स्रोत को अपनाता है,स्थानिक दोहरी ऑप्टिकल पथ संदर्भ मुआवजे का एहसास करने के लिए विशेष संरचना और दो-चैनल डिटेक्टर के साथ ऑप्टिकल गुहा, और सिग्नल अधिग्रहण, प्रसंस्करण और आउटपुट के लिए माइक्रोप्रोसेसर। KSS524 में Modbus ASCII प्रोटोकॉल चलाने के लिए एक UART डिजिटल इंटरफ़ेस है, जो Smartgas के मॉड्यूल के साथ संगत है;डिजिटल कैलिब्रेशन शून्य और संवेदनशीलता कार्य प्रदान करता है, और मैनुअल रूप से कैलिब्रेशन शून्य फ़ंक्शन को लागू करता है।
केएसएस524 का व्यापक रूप से एसएफ6 गैस रिसाव का पता लगाने और अन्य अवसरों में बिजली उद्योग में एसएफ6 गैस एकाग्रता विश्लेषण में उपयोग किया जा सकता है।
KSS524 फैलाव KSS524 पंप सक्शन प्रकार
| पैरामीटर | चिह्न | न्यूनतम | विशिष्ट मूल्य | अधिकतम | इकाई | |
| भंडारण तापमान | टीएसटीजी | -20 | - | 80 | °C | |
| ऑपरेटिंग तापमान | टीए | -20 | 60 | °C | ||
| परिचालन आर्द्रता | Hए | 0 | 90 | % आरएच | ||
| काम का दबाव | पीए | 0.8 | 1.2 | एटीएम | ||
| आपूर्ति वोल्टेज | वीs | 9 | 11 | वी | ||
| अधिकतम परिचालन करंट | मैंऔसत | 100 | 120 | 150 | mA | |
| रेंज (अनुकूलित) | 1500 | पीपीएम | ||||
| माप की सटीकता | सटीकता | ± 5 पीपीएम या ± 2% वास्तविक मूल्य सबसे बड़ा है | %vol | |||
| T90 | पंप सक्शन | 5 | दूसरा | |||
| प्रसार | 30 | दूसरा | ||||
| पुनरावृत्ति | शून्य | <±50 | पीपीएम | |||
| 50% एफ.एस. |
<±5% माप |
|||||
| जीवन काल | 10 | वर्ष | ||||
सेंसर एक पोजिशनिंग छेद अंतर और 3.2 मिमी के एक एपर्चर के साथ एक संदर्भ संरचना आरेख के साथ स्थापित है
तारों की सोकेट अंतर 2.0 मिमी है
सेंसर को नियमित रूप से कैलिब्रेट किया जाना चाहिए, यह अनुशंसा की जाती है कि यह 3 महीने से अधिक न हो, और लंबे समय तक संचालन के लिए स्वचालित कैलिब्रेशन चालू होने पर कैलिब्रेशन की आवश्यकता नहीं है
धूल के उच्च घनत्व वाले वातावरण में लंबे समय तक सेंसर का उपयोग न करें
कृपया सेंसर के बिजली की आपूर्ति की सीमा के भीतर सेंसर का उपयोग करें
आवश्यक विशिष्ट विनिर्देशों को खरीदने के लिए कृपया निम्नलिखित जानकारी प्रदान करें
1) सेंसर का नाम 2) सेंसर रेंज 3) सेंसर माप सटीकता
उदाहरण के लिए, KSS524, 0-1500ppm
| आदेश सूचना पत्र | |||||
| KSS524 | KSS524 इन्फ्रारेड SF6 गैस सेंसर मॉड्यूल | ||||
| xxxx | सेंसर पीपीएम में CO2 सांद्रता की सीमा को मापता है, जिसमें न्यूनतम मान 2000 और अधिकतम मान 50000 पीपीएम होता है। | ||||
| 2000 | सीमा 200ppm (डिफ़ॉल्ट) | ||||
| 10000 | दायरा 10000 पीपीएम | ||||
| 50000 | सीमा 50000ppm | ||||
| कोड करना | प्रतिक्रिया गति दो प्रकार की होती हैः तेज और धीमी | ||||
| एस | धीमा (डिफ़ॉल्ट) | ||||
| Q | तेज | ||||
| कोड करना | बाउड दर का चयन, आम तौर पर इस्तेमाल की जाने वाली बाउड दर 2400 9600 19200 38400 बीपीएस, 8 बिट्स डेटा, 1 बिट्स स्टॉप बिट्स, कोई चेक बिट्सः ऑर्डर करने से पहले विशेष आवश्यकताओं की पुष्टि करें। | ||||
| कस्टम | आदेश देने से पहले बाउड दर की पुष्टि करें | ||||
| 2400 | 2400 बीपीएस बाउड दर | ||||
| 9600 | 9600 बीपीएस बाउड दर | ||||
| 19200 | 19200 बीपीएस बाउड दर | ||||
| 38400 | 38400 बीपीएस बाउड दर (डिफ़ॉल्ट) | ||||
| कोड करना | सीरियल पोर्ट प्रोटोकॉल | ||||
| मॉडबस-आरटीयू | मानक Modbus-RTU प्रोटोकॉल (डिफ़ॉल्ट) | ||||
| Modbus-ASCII | मानक Modbus-ASCII प्रोटोकॉल | ||||
| मॉडबस-स्वयं | Modbus निजी प्रोटोकॉल | ||||
| KSS524 | -2000 | -S | -38400 | -मोडबस-आरटीयू | |
URL:www.kacise.com
टेलीफोनः +86-29-17719566736
ईमेलः sales@kacise.com
पता: तांग्यान दक्षिण रोड, शियान शहर, शानक्सी प्रांत, चीन
| संक्षिप्त | पूरा नाम |
| VOL | 1% VOL हवा में किसी विशेष गैस के वॉल्यूम का 1% है। |
| पीपीएम | 1 पीपीएम का अर्थ है कि वायु में एक विशिष्ट गैस की मात्रा एक मिलियन में से एक है। |
| ऑक्सीजन | ऑक्सीजन के अणु |
| एलसीडी | एलसीडी डिस्प्ले |
| RS485 | असिंक्रोनस सीरियल पोर्ट 485 |
| डीसी | समवर्ती |
| एसी | संचार |
| पीवीसी | पॉलीविनाइल क्लोराइड |
