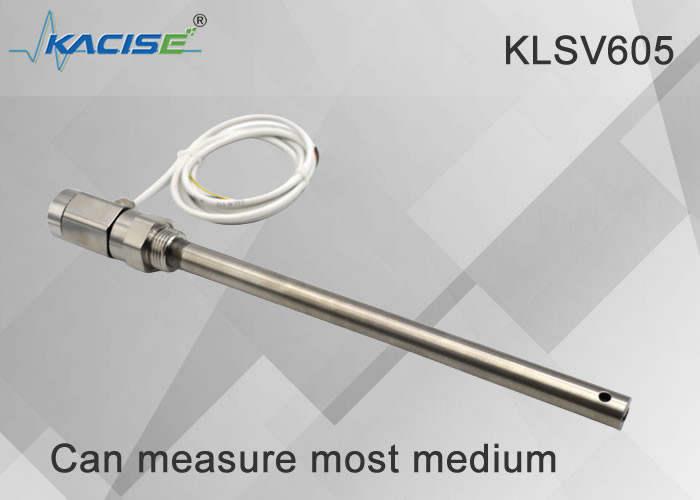

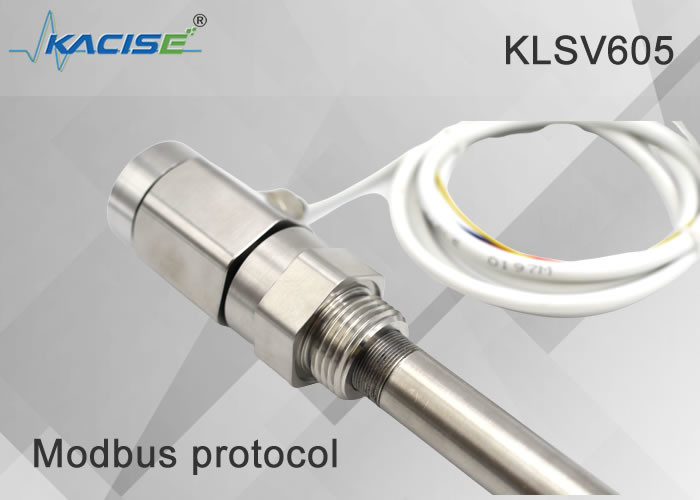

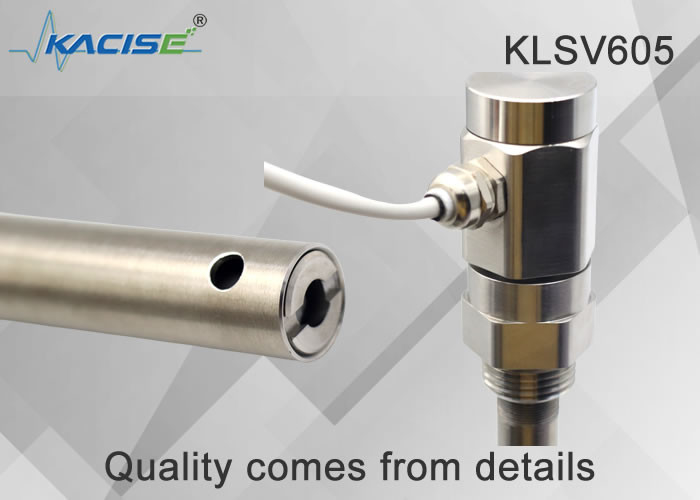

KLSV605 विद्युत चुम्बकीय क्षेत्र हस्तक्षेप विरोधी और अच्छा जंग विरोधी प्रदर्शन के साथ क्षमता स्तर सेंसर

1.सामान्य विवरण

कैपेसिटिव तरल स्तर गेज में एक अच्छी संरचना और स्थापना विधि है और उच्च तापमान, उच्च दबाव, मजबूत संक्षारण, आसान क्रिस्टलीकरण, विरोधी अवरोधन,एंटी-फ्रीज और ठोस पाउडर और दानेदार सामग्रीयह मजबूत संक्षारक माध्यम के तरल स्तर, उच्च तापमान वाले माध्यम के तरल स्तर और सील कंटेनर के तरल स्तर को माप सकता है, जिसका चिपचिपाहट से कोई लेना-देना नहीं है,मध्यम का घनत्व और कार्य दबाव.

2विशेषता
1.उच्च प्रदर्शन:
ट्रांसमीटर बनाने के लिए प्रयुक्त क्षमता सामग्री में अत्यधिक स्थिर भौतिक और रासायनिक गुण होते हैं, जिससे उत्पाद में अत्यंत उच्च प्रदर्शन होता है।
±0.02%FS तक की सटीकता वाले सेंसर, स्थिरता ±0.05%FS से बेहतर है, अन्य संवेदनशील सिद्धांतों का उपयोग करने वाले उत्पादों के साथ इस तरह के उच्च प्रदर्शन को प्राप्त करना मुश्किल है।
2.यांत्रिक विरूपण:
संवेदनशील क्षमता वाले डाई प्लेट की दूरी में एक छोटा सा परिवर्तन एक मापने योग्य वोल्टेज सिग्नल परिवर्तन का उत्पादन कर सकता है,और छोटे यांत्रिक विरूपण काफी संवेदक के hysteresis और गैर repeatability त्रुटि को कम करता है, और सेंसर की गति में भी काफी सुधार हुआ है।
3.व्यापक माप सीमा:
दबाव ट्रांसमीटर में एक विस्तृत माप सीमा है, यह 25Pa ~ 70MPa की सीमा में दबाव को सटीक रूप से माप सकता है, और इसमें अत्यंत उच्च स्थिरता है।
4.अच्छी दीर्घकालिक स्थिरता:
अन्य समान उत्पादों की तुलना में, दबाव ट्रांसमीटर में अधिक स्थिरता है। धातु तनाव गेज सेंसर जैसे अन्य सेंसर के विपरीत, क्रॉप,कैपेसिटिव प्रेशर ट्रांसमीटर के उम्र बढ़ने और तापमान प्रभाव बहुत कम हैं.
लगभग सभी प्रतिकूल कारकों का अन्य प्रकार के सेंसरों की तुलना में कैपेसिटिव सेंसरों की आउटपुट स्थिरता पर कम प्रभाव पड़ता है। दबाव ट्रांसमीटर की शून्य बिंदु स्थिरता 0.05% एफएस/वर्ष तक पहुंच सकती है।
5.उच्च आउटपुट संकेत:
दबाव ट्रांसमीटर का सर्किट सिग्नल एम्पलीफिकेशन के बिना कैपेसिटेंस में छोटे बदलाव को सीधे उच्च आउटपुट सिग्नल में परिवर्तित कर सकता है।पिज़ोरेसिटिव सेंसर का आउटपुट सिग्नल (पतला मोड), C प्रकार) कम है और बाहरी संकेत हस्तक्षेप आदि के लिए संवेदनशील है, और यह आमतौर पर यह मुख्य कारण है कि सेंसर खराब स्थिरता है, तापमान से बहुत प्रभावित होता है,और विद्युत चुम्बकीय तरंग हस्तक्षेप के लिए संवेदनशील है.
6.अच्छा जंग प्रतिरोधक प्रदर्शन:
दबाव ट्रांसमीटर के माध्यम के संपर्क में सामग्री सभी उच्च गुणवत्ता वाले स्टेनलेस स्टील से बने होते हैं, इसलिए वे कई एसिड-बेस समाधानों के साथ अच्छी तरह से संगत होते हैं,संक्षारक गैसें या तरल पदार्थ.
7.विद्युत चुम्बकीय क्षेत्र विरोधी हस्तक्षेप:
उच्च आउटपुट सिग्नल, विरोधी हस्तक्षेप डिजाइन और धातु के खोल के साथ, दबाव ट्रांसमीटर बाहरी विद्युत चुम्बकीय क्षेत्रों को दबाने की उच्च क्षमता है,और यह प्रोग्रामेबल नियंत्रण की तुलना में एक विरोधी हस्तक्षेप क्षमता है.
8.कठोर वातावरण में काम करना:
दबाव ट्रांसमीटर बहुत टिकाऊ है। इसके औद्योगिक ग्रेड के उत्पाद कम से कम 107 पूर्ण पैमाने पर दबाव चक्र का सामना कर सकते हैं।सेंसर के चक्र जीवन लगभग अनंत लंबे तक पहुँच सकते हैं, और इसके औद्योगिक उत्पाद 100 चक्रों का सामना कर सकते हैं।
उच्च तापमान और उच्च दबाव वाले क्षमतायुक्त तरल स्तर मापने वाले तरल स्तर के निरंतर पता लगाने के लिए उपयुक्त हैं,उच्च दबाव जैसे विशेष परिस्थितियों में सामग्री स्तर या सामग्री स्तर, उच्च तापमान, मजबूत संक्षारण, आसान क्रिस्टलीकरण, विरोधी बंद, विरोधी ठंड, और ठोस पाउडर और दानेदार सामग्री। विभिन्न औद्योगिक प्रक्रियाओं में पता लगाने और नियंत्रण।

3.विनिर्देश

4.संरचना

कैपेसिटिव तरल स्तर सेंसर में विभिन्न अनुप्रयोग अवसरों और मापदंडों के कारण अलग-अलग संरचनाएं होती हैं, लेकिन सामान्य तौर पर इसकी मुख्य संरचना को मोटे तौर पर दो भागों में विभाजित किया जा सकता है,अर्थात् सेंसर भाग और ट्रांसमीटर भागजैसा कि चित्र में दिखाया गया हैः

चित्र में एक सेंसर दिखाता है, जो सीधे कंटेनर उपकरण या उपायों में जांच करता है

मीटर ट्यूब के मापने वाले माध्यम में

चित्र में B और C द्रव स्तर मापने और नियंत्रण उपकरण के गैस चरण और तरल चरण कनेक्शन फ्लैंग्स हैं, जिनका उपयोग उपकरण फ्लैंग्स को जोड़ने के लिए किया जाता है,और उपकरण में तरल और दबाव माप सिलेंडर के लिए तैयार कर रहे हैं.

चित्र में D द्रव स्तर माप और नियंत्रण उपकरण का माप सिलेंडर दिखाता है, जो सेंसर इलेक्ट्रोड के साथ एक क्षमता बना सकता है।

चित्र में दिखाया गया E सीवेज फ्लैंज है, जो नियमित रूप से तरल स्तर मापने और नियंत्रण उपकरण में बाहर की ओर गंदगी को बाहर निकाल सकता है,द्रव स्तर मापने और नियंत्रण उपकरण के मापने की नली के अंदर साफ रखें, और सेंसर को गंदगी से चिपके रहने से रोकें।

चित्र में दिखाया गया F ट्रांसमीटर है, जो कि क्षमता से मानक धारा संकेत में रूपांतरण उपकरण है,और पूरे तरल स्तर माप और नियंत्रण उपकरण का केंद्रीय हिस्सा हैइसका मुख्य कार्य सेंसर द्वारा भेजे गए तरल स्तर परिवर्तन के कारण होने वाले क्षमता परिवर्तन वृद्धि को प्राप्त करना है, और फिर रूपांतरण के बाद, यह 4-20mADC मानक वर्तमान संकेत आउटपुट करता है।यह ट्रांसमीटर सैन्य एकीकृत उपकरणों को अपनाता है, कम बिजली की खपत, उच्च तापमान प्रतिरोध, मजबूत विश्वसनीयता के साथ, और आंतरिक सुरक्षा की आवश्यकताओं को पूरा करता है।

नोटः ट्रांसमीटर और मापने की ट्यूब के बीच एक सील भाग है, जो कई सील से बना है,जो यह सुनिश्चित कर सकता है कि मापा हुआ माध्यम सेंसर के संपर्क में है लेकिन बाहर नहीं निकलेगायह खंड एक महत्वपूर्ण सीलिंग हिस्सा है, कृपया दुर्घटनाओं से बचने के लिए निर्माता की सहमति के बिना इसे अलग न करें।


5. प्रदर्शन

6.वायरिंग

KSLV606 (डिस्प्ले मॉडल) में दो प्रकार के वायरिंग हैंः एक RS485 है, दूसरा 4-20mA है।

• RS485

• 4-20mA

अलग 4-20mA आउटपुट

गैर-पृथक 4-20mA 2-वायर आउटपुट
चित्र 6।1

स्थापना के बाद, पहली बार उपयोग करते समय, गैस चरण वाल्व खोलने के लिए सुनिश्चित करें, और फिर तरल चरण वाल्व खोलने के लिए सुनिश्चित करें कि तरल स्तर तेजी से उतार-चढ़ाव नहीं होगा,माप त्रुटियों का कारण.

इसके अतिरिक्त यह सुनिश्चित किया जाना चाहिए कि कनेक्टिंग केबल के जोड़ अच्छे संपर्क में हों और संक्षारण-रोधी हों।गंदगी के संचय से बचने और उपकरण के प्रदर्शन को प्रभावित करने के लिएसामान्य तांबे के तरल पदार्थ, सी-कार्बन तरल पदार्थ, बाओहे गर्म पानी के टावर, सीवेज पूल और अन्य गंदे मीडिया को उदाहरण के रूप में लेते हुए, इसे सप्ताह में 1 से 2 बार निर्वहन की गारंटी दी जानी चाहिए,जबकि क्लीनर मीडियम को महीने में 1 से 2 बार निकालना चाहिए।.

ट्रांसमीटर के आवास को पानी, संक्षारक माध्यम या गैस के प्रवेश को रोकने के लिए कसकर लपेटा जाना चाहिए और इसे बाहरी बल से टकराने और गैर-पेशेवरों द्वारा इसे अलग करने की मनाही है।

ट्रांसमीटर के लिए तीन सामान्य वायरिंग विधियां हैंः जैसा कि (क) (ख) (ग) में दिखाया गया है

(क)

(b)


(ग) एम्मीटर
चित्र 6।2

जैसा कि उपरोक्त चित्र में दिखाया गया है, तरल स्तर मापने और नियंत्रण उपकरण के ट्रांसमीटर के लिए तीन वायरिंग विधियां हैं।चित्र (क) सीधे ट्रांसमीटर के वायरिंग आरेख और डिजिटल डिस्प्ले मीटर दिखाता हैचित्र (बी) में ट्रांसमीटर और डीसीएस नियंत्रण प्रणाली का वायरिंग आरेख दिखाया गया है। नियंत्रण प्रणाली 24 वी की आपूर्ति करती है और ट्रांसमीटर से जुड़ी होती है।चित्र (ग) सुरक्षा बाधा द्वारा संचालित ट्रांसमीटर के कनेक्शन आरेख दिखाता हैउपयोक्ता स्थापना के दौरान उपरोक्त तीन वायरिंग विधियों का उल्लेख कर सकते हैं।

7. स्थापना

1) गैस चरण और तरल चरण की स्थापना

चित्र 7.1

चूंकि उत्पाद केवल उपस्थिति डिजाइन और सामग्री में भिन्न होते हैं, लेकिन दोनों बाहरी तरल स्तर माप और नियंत्रण उपकरण से संबंधित हैं,दोनों की स्थापना के तरीके मूल रूप से एक ही हैंसामान्य तौर पर स्थापना बेहद सरल और तेज है,बस द्रव स्तर माप और नियंत्रण उपकरण पर गैस-तरल चरण कनेक्शन निकला हुआ किनारा उपकरण पर गैस-तरल चरण निकला हुआ किनारा के साथ कनेक्ट करें(नोट: तरल स्तर की निगरानी और नियंत्रण उपकरण के कनेक्शन फ्लैंज दोनों पक्षों द्वारा सहमत आकार के अनुसार वेल्डेड किया गया है,और इसे फिर से कॉन्फ़िगर करने की आवश्यकता नहीं है। उपयोगकर्ता को स्वयं वाल्व और पाइपलाइन को कॉन्फ़िगर करना चाहिए) जैसा कि चित्र 7 में दिखाया गया है।1.

नोटः स्थापना से पहले,सुनिश्चित करें कि उपकरण पर आउटलेट पाइप के आंतरिक छेद को साफ करें ताकि यह सुनिश्चित किया जा सके कि उपकरण के आउटलेट पाइप में कोई बाधा नहीं है और फ्लैंज की सील सतह बरकरार हैउसी समय, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) बॉयलर प्रकार के क्षमतायुक्त तरल स्तर मीटर की स्थापना

चित्र 7.2


संक्षारण स्तर मापक विशेष रूप से बड़े, मध्यम और छोटे बॉयलर एयर बैग और अन्य प्रकार के उच्च तापमान तरल स्तर माप के लिए उपयोग किया जाने वाला उत्पाद है।

यह विशेष सामग्री और रेडियो आवृत्ति प्रौद्योगिकी को अपनाता है, ताकि उच्च तापमान वातावरण में पूरी मशीन लंबे समय तक स्थिर रूप से चल सके।क्योंकि यह विशेष रूप से उच्च तापमान वातावरण में प्रयोग किया जाता है, तरल पदार्थ स्तर मापने और नियंत्रण उपकरण की संरचना और स्थापना विधि अन्य उत्पादों से अलग हैं।

सबसे पहले, यह अन्य उत्पादों से अलग है कि इसका ट्रांसमीटर सेंसर के नीचे स्थित है, माप सिलेंडर से ट्रांसमीटर तक एक सील और गर्मी-विसारक अनुभाग है,और फिर नीचे एक 90-डिग्री घुमावदार हाथ है सेंसर पक्ष के लिए ट्रांसमीटर का नेतृत्व करने के लिए, जो यह सुनिश्चित करता है कि ट्रांसमीटर गैस पोर्ट के पास उच्च तापमान से संरक्षित है। दूसरी ओर, जब उच्च तापमान वाला माध्यम ट्रांसमीटर को नीचे की ओर गर्मी हस्तांतरित करता है,यह पहले एक विशेष गर्मी अपव्यय अनुभाग से गुजरता है, जिससे इसकी गर्मी बहुत कम हो जाएगी। Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, शॉर्ट सर्किट या संक्षारण का कारण बनता है।

संक्षेप में, इस लेवलमीटर की संरचना में स्पष्ट फायदे हैं, यही कारण है कि यह उच्च तापमान वातावरण में लंबे समय तक स्थिर रूप से काम कर सकता है।यह ध्यान दिया जाना चाहिए कि ट्रांसमीटर नीचे है, और सीवेज पाइप से दूरी अपेक्षाकृत निकट है, इसलिए इसे पीछे की ओर स्थापित नहीं किया जा सकता है। स्थापना चित्र 7 में दिखाया गया है।2:

8.कैलिब्रेशन

यद्यपि एनालॉग समायोजन उत्पाद को कारखाने से बाहर निकलने से पहले किया गया है, ताकि उपयोगकर्ता को उपयोग से पहले हमारे उत्पाद के प्रदर्शन का अधिक अनुभव हो सके,उपयोगकर्ता को एक सरल सत्यापन करने की सिफारिश की जाती है. आप कैलिब्रेशन के लिए उपकरणों के पूरे सेट को हटा सकते हैं. (लेकिन हमारे उत्पादों के भागों को अलग नहीं करते हैं)

बाहरी तरल स्तर माप और नियंत्रण उपकरण का कैलिब्रेशन चित्र 8 में दिखाया गया है।1:

चित्र 8.1

सत्यापन के चरण इस प्रकार हैं:

1) एक पारदर्शी पानी के पाइप को तैयार करें, इसे एक पैमाने से चिह्नित करें या इसे एक शासक के साथ तय करें ताकि कैलिब्रेशन के दौरान वास्तविक तरल स्तर का निरीक्षण और कैलिब्रेशन किया जा सके।तीन अंकों से अधिक की सटीकता के साथ एक एम्पमीटर (DC) तैयार करें, कई रबड़ के ढक्कन, और पर्याप्त परीक्षण माध्यम (जो पानी द्वारा प्रतिस्थापित किया जा सकता है) ।

2) पारदर्शी जल पाइप के एक छोर को तरल स्तर मापने और नियंत्रण उपकरण के तरल चरण पोर्ट से जोड़ें, सीवेज आउटलेट को ब्लॉक करें और गैस चरण पोर्ट को अनब्लॉक रखें।और श्रृंखला में एम्पमीटर कनेक्ट जैसा कि चित्र 6 में दिखाया गया है.2), और फिर यह पुष्टि करने के बाद बिजली चालू करें कि वायरिंग सही है।

3) पारदर्शी ट्यूब के ऊपरी छोर से माध्यम जोड़ें, माध्यम तरल चरण ट्यूब के माध्यम से तरल स्तर माप और नियंत्रण उपकरण में बहता है,और तरल स्तर विभिन्न ऊंचाइयों के साथ कई बिंदुओं के लिए जोड़ा जाता है, क्योंकि इस समय पारदर्शी ट्यूब में तरल स्तर को तरल स्तर मापने और नियंत्रण उपकरण के साथ मापा जाता है। मीटर सिलेंडर में तरल स्तर बिल्कुल लाइन में है।इस समय, एम्पमीटर का मूल्य पढ़ें, और फिर आउटपुट मानक 4-20mA सिग्नल के अनुरूप ऊंचाई अनुपात की तुलना स्तरमीटर की सटीकता की जांच करने के लिए एकत्रित वर्तमान मूल्य के साथ करें (नोटःयह गणना करना आसान हैआम तौर पर, क्रमशः 0%, 25%, 50%, 75% और 100% पर कई बिंदुओं को लिया जाता है, और संबंधित धाराएं क्रमशः 4mA, 8mA, 12mA, 16mA और 20mA होती हैं।यह सीमा क्रमशः तरल चरण और गैस चरण के केंद्र के अनुरूप होनी चाहिए).

9.टीरूबलशूटिंग

1. उपयोग के दौरान, यदि डिजिटल डिस्प्ले शून्य दर्शाता है, तो डीसी एम्पमीटर की 0-200mA रेंज का उपयोग करें, और जब मापा गया वर्तमान भी 0 है, तो संभावित दोष हैंः

a. क्या 24 वी बिजली की आपूर्ति सामान्य है?

b. ट्रांसमीटर शॉर्ट सर्किट हो सकता है

सी. ट्रांसमीटर में गुणवत्ता की समस्याएं हैं;

यदि डीसी एम्पमीटर द्वारा मापी गई धारा 4 एमए से कम है, तो संभावित दोषः

a. वास्तविक तरल स्तर तरल चरण बंदरगाह से नीचे है

b. ट्रांसमीटर का वर्तमान समायोजन मूल्य बहुत कम है

c. ट्रांसमीटर में गुणवत्ता की समस्याएं हैं; यदि मापी गई धारा वास्तविक तरल स्तर के अनुरूप है, तो डिजिटल डिस्प्ले के साथ समस्या है;

यदि धारा 25mA से अधिक हो तो संभावित विफलताएंः

a. ट्रांसमीटर सर्किट में शॉर्ट सर्किट है

वर्तमान समायोजन मूल्य बहुत अधिक है।

2. जब डिजिटल डिस्प्ले भरा हुआ हो, तो डीसी एम्पमीटर की 0-200mA रेंज का उपयोग करें। जब मापा हुआ वर्तमान 20mA हो, तो कोई गलती हो सकती हैः

वर्तमान समायोजन बहुत अधिक है

b. ट्रांसमीटर में शॉर्ट सर्किट है

c. वास्तविक तरल स्तर पूर्ण है;

यदि मापी गई धारा 20mA से कम है, तो डिजिटल डिस्प्ले दोषपूर्ण है।

3. डिजिटल डिस्प्ले हिंसक कूदता है. डीसी एम्पमीटर की 0-200mA रेंज का उपयोग करते हुए, मापा गया वर्तमान बहुत अधिक उतार-चढ़ाव करता है और खराबी हो सकती हैः

वास्तविक तरल स्तर में उतार-चढ़ाव

b, खराब लाइन संपर्क

c. ट्रांसमीटर में गुणवत्ता की समस्याएं हैं; यदि मापा हुआ वर्तमान स्थिर है, तो डिस्प्ले मीटर दोषपूर्ण हो सकता है

4. डिजिटल डिस्प्ले में कोई परिवर्तन नहीं है। डीसी एम्पमीटर की 0-200mA रेंज का उपयोग करें। जब मापा गया वर्तमान सामान्य रूप से बदलता है, तो यह संकेत दे सकता है कि उपकरण दोषपूर्ण है;यदि मापी गई धारा नहीं बदलती है, एक दोष हो सकता हैः

a. ट्रांसमीटर की विफलता

गैस-तरल चरण पाइप अवरुद्ध है

c. सेंसर और ट्रांसमीटर के बीच एक खुला सर्किट है और इसे फिर से जोड़ा जाना चाहिए

5. डिजिटल डिस्प्ले वास्तविक तरल स्तर की तुलना में धीमी गति से बदलता है। जब एएमपीमीटर 0-200mA का उपयोग करता है, तो मापा गया वर्तमान धीरे-धीरे बदलता है, और एक गलती हो सकती हैः

a. सेंसर के आंतरिक ध्रुव अशुद्धियों के लिए चिपक जाता है, 25% हाइड्रोक्लोरिक एसिड (सल्फ्यूरिक एसिड) का उपयोग ध्रुव भिगोने के लिए

b. गैस चरण पाइप आधा अवरुद्ध है, कृपया वाल्व खोलें, और यह परीक्षण, इसे साफ।

6जब डिजिटल डिस्प्ले उच्च या निम्न हो, तो समायोजित करने के लिए ट्रांसमीटर में रेंज या शून्य बटन को समायोजित करें।

नोटः यह मापने के लिए कि क्या सर्किट में 24 वी बिजली की आपूर्ति है,कृपया मापने से पहले वोल्टमीटर के सकारात्मक और नकारात्मक परीक्षण के तारों का उपयोग 24V बिजली लाइन के सकारात्मक और नकारात्मक कनेक्ट करने के लिए.

शॉर्ट सर्किट की उपस्थिति का निवारणः कृपया बाहरी सर्किट और ट्रांसमीटर सर्किट की जाँच करें और इसे समाप्त करें।

10. सावधानी

1सभी आपूर्ति किए गए उत्पादों के साथ उत्पाद प्रमाण पत्र और निर्देश पुस्तिका, जिसमें उत्पाद संख्या, तकनीकी मापदंड, वायरिंग आरेख, निर्माण की तारीख आदि शामिल हैं।कृपया गलत उपयोग से बचने के लिए ध्यान से जांचें.

2. स्थापना के दौरान, जांचें कि उत्पाद की कनेक्शन विधि के अनुसार साइट पर इंटरफ़ेस उत्पाद इंटरफ़ेस के अनुरूप है या नहीं।

3हमारे कंपनी के उपयोग के निर्देशों की आवश्यकताओं के अनुसार तारों को सख्ती से वायर्ड किया जाना चाहिए।

4यह उत्पाद एक सटीक ऊर्जा-परिवर्तन उपकरण है, और इसे अलग करने, टकराव करने, गिराने और बल से मारने के लिए मना किया गया है।

5. यदि उपयोग के दौरान कोई असामान्यता पाई जाती है, तो आपको बिजली बंद कर देनी चाहिए, इसका उपयोग करना बंद कर देना चाहिए, इसे जांचना चाहिए, या सीधे हमारी कंपनी के तकनीकी विभाग से संपर्क करना चाहिए।

6मूल पैकेजिंग को परिवहन और भंडारण के दौरान बहाल किया जाना चाहिए और एक ठंडा, सूखा और वेंटिलेटेड गोदाम में संग्रहीत किया जाना चाहिए।

7. स्थापना और उपयोग के दौरान सेंसर को नुकसान न पहुंचाने के लिए सावधान रहें।

8स्थापना स्थल पर बिजली सुरक्षा के प्रभावी उपाय किए जाने चाहिए।

9इस श्रृंखला के किसी भी ट्रांसमीटर का आवरण विश्वसनीय रूप से ग्राउंड किया जाना चाहिए और ग्राउंडिंग प्रतिरोध 4Ω से कम होना चाहिए।

10जब सिस्टम कॉन्फ़िगरेशन के लिए 485 संचार का प्रयोग किया जाता है, तो ट्रांसमीटर को सुरक्षा बाधा या अलगाव से लैस किया जाना चाहिए।

11सुरक्षा बाधा को विस्फोट-प्रूफ प्रमाण पत्र प्राप्त करना चाहिए और इसकी स्थापना इसके मैनुअल की आवश्यकताओं के अनुसार की जानी चाहिए।

12जब ट्रांसमीटर का उपयोग "0" क्षेत्र में किया जाता है, तो सुरक्षा बाधा को शक्ति प्रदान करने वाले पावर ट्रांसफार्मर को GB3836.4-2010 के अनुच्छेद 8.1 की आवश्यकताओं को पूरा करना चाहिए।
