उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
M18 KUS1000
| विशेषता | मूल्य |
|---|---|

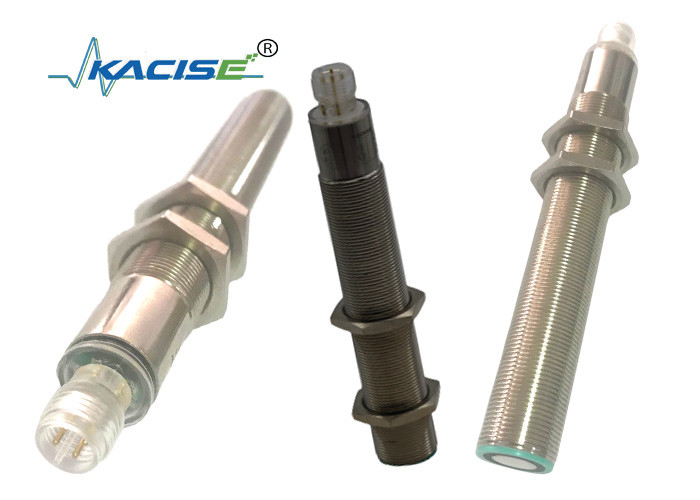

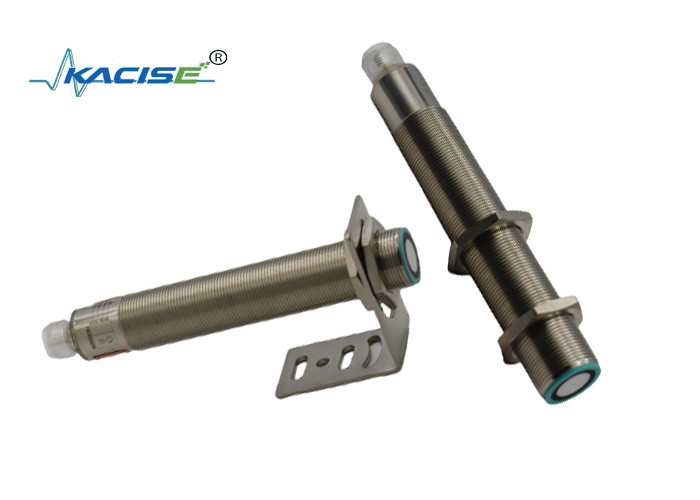

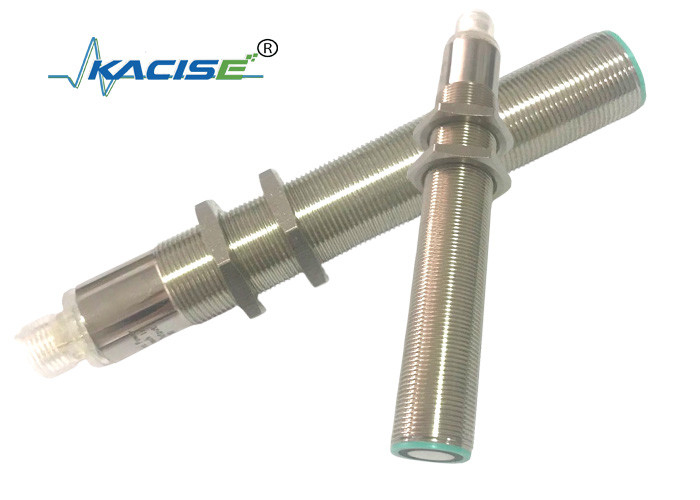

| उत्पाद | अल्ट्रासोनिक दूरी सेंसर |
| पता लगाने की सीमा | 50 मिमी से 1000 मिमी |
| ट्रांसड्यूसर आवृत्ति | 40KHZ |
| ऑपरेटिंग वोल्टेज | 24 वीडीसी |
| कार्यरत वोल्टेज की सीमा | 3.6VDC~30VDC |
| आईपी ग्रेड | IP67 |
| आउटपुट | RS232/RS485 |
RS485 आउटपुट सिग्नल कम लागत की कीमत अल्ट्रासोनिक तरल स्तर मीटर गेज अल्ट्रासोनिक टैंक पानी स्तर सेंसर
| सेंसर रेंज | 100... 1000 मिमी |
| अनुपयोगी क्षेत्र | 0... 100 मिमी |
| मानक लक्ष्य प्लेट | 100 मिमी x 100 मिमी |
| ट्रांसड्यूसर आवृत्ति | लगभग 220 kHz |
| प्रतिक्रिया में देरी | लगभग 50 एमएस |
| एलईडी नीला | चालू |
| एलईडी पीला | स्विचिंग स्थिति का संकेत चमकता हैः प्रोग्राम फ़ंक्शन ऑब्जेक्ट का पता चला |
| एलईडी लाल | स्थायी रूप से लालः त्रुटि लाल,फ्लैशिंगः प्रोग्राम फ़ंक्शन,ऑब्जेक्ट का पता नहीं चला |
| ऑपरेटिंग वोल्टेज UB | 15... 30 वी डीसी, लहर 10 % एसएस |
| निर्बाध भार पर आपूर्ति करंट I0 | ≤ 45 एमए |
| इनपुट प्रकार | 1 टीईएच-आईएन इनपुट |
| ऑपरेटिंग रेंज A1 | -यूबी... +१ वी |
| ऑपरेटिंग रेंज A2 | +6 V...+UB |
| इनपुट प्रतिबाधा | > 4.7 kΩ |
| टीच-इन कार्यक्रम की गति | ≥ 1 सेकंड |
| आउटपुट प्रकार | 1 स्विच आउटपुट E4, NPN NO/NC,प्रोग्राम करने योग्य |
| नामित कार्य करंट | 200 एमए, शॉर्ट सर्किट/ओवरलोड संरक्षित |
| डिफ़ॉल्ट सेटिंग | स्विचिंग पॉइंट A1:70mm स्विचिंग पॉइंट A2: 800mm |
| वोल्टेज गिरावट | ≤ 2.5 V |
| पुनरावृत्ति सटीकता | ≤ 1 % |
| स्विचिंग आवृत्ति f | ≤ 13 Hz |
| रेंज हिस्टेरिसिस H | सेट ऑपरेटिंग दूरी का 2 प्रतिशत |
| तापमान का प्रभाव | पूर्ण पैमाने के मूल्य का ±1.5% |
| परिवेश का तापमान | -25...70°C (248...343K) |
| भंडारण तापमान | -40...85°C ((233...358K) |
| संबंध | V1 कनेक्टर ((M12×1), 4-पिन |
| सुरक्षा का स्तर | IP67 |
| भौतिक आवास | पीतल, निकेल-प्लेटेड |
| ट्रांसड्यूसर | इपॉक्सी राल/खाली ग्लास गोलाकार मिश्रण; फोम पॉलीयूरेथेन, कवर पीबीटी |
अल्ट्रासोनिक सेंसर में दो शिक्षण योग्य स्विचिंग बिंदुओं के साथ एक स्विच आउटपुट होता है। इन्हें आपूर्ति वोल्टेज - UB या + UB को TEACH-IN इनपुट पर लागू करके सेट किया जाता है।कम से कम 1 सेकंड के लिए TEACH-IN इनपुट पर आपूर्ति वोल्टेज लागू किया जाना चाहिए. एलईडी इंगित करता है कि क्या सेंसर ने टीईएच-इन प्रक्रिया के दौरान लक्ष्य को पहचाना है। स्विचिंग पॉइंट ए 1 को - यूबी, ए 2 को + यूबी के साथ पढ़ाया जाता है। आठ अलग-अलग आउटपुट फ़ंक्शन सेट किए जा सकते हैं।
स्विचिंग बिंदु, बिजली चालू होने के बाद ही दूरी सेट करें. आंतरिक घड़ी आश्वासन दे सकता है कि बिजली चालू होने पर 5 मिनट के बाद नहीं बदला जा सकता है. यदि स्विचिंग बिंदु बदलना चाहते हैं,उपयोगकर्ता केवल बिजली पुनरारंभ के बाद अनुरोध दूरी सेट कर सकते हैं.
A1 = अंधा दायरा,A2 = नाममात्र दूरी
| ऑपरेटिंग मोड पर निर्भर प्रदर्शन | लाल एलईडी | पीला एलईडी |
|---|---|---|
| TEACH-IN स्विचिंग पॉइंट ऑब्जेक्ट का पता चला कोई ऑब्जेक्ट का पता नहीं चला ऑब्जेक्ट अनिश्चित ((TEACH-IN अमान्य) | बंद फ्लैश ऑन | झिलमिलाहट |
| सामान्य संचालन | बंद करना | स्विचिंग स्थिति |
| दोष | पर | पिछली अवस्था |
यदि सेंसर को पर्यावरण तापमान 0°C से नीचे गिरने पर स्थापित किया जाता है, तो यह सुरक्षा उपायों पर अच्छी तरह से काम करना चाहिए।यह आवास धागे के बीच में तय किया जाना है.
