आरएस232 संचार के साथ अल्ट्रासोनिक लेवल गेज 0.5% एफएस सटीकता और बाहरी तेल टैंकों के लिए विस्फोट-सबूत प्रमाणन

1. संचालन का सिद्धांत

सोनार रेंजिंग सिद्धांत के साथ बाहरी तरल लीवर सेंसर, सोनार सिग्नल को संसाधित करने के लिए तापमान एकीकृत सेंसर का उपयोग करता है। सेंसर को टैंक की बाहरी दीवार में चिपकाया गया है। टैंक में तरल की ऊंचाई और (4-20)mA, HART, RS-485, Modbus के माध्यम से रिमोट कंट्रोल सिस्टम (जैसे DCS) में आउटपुट की गणना करने के लिए पेटेंट एल्गोरिदम का उपयोग करना।

सही चित्र के अनुसार, सिग्नल को प्रसारित होने और फिर तरल सतह से प्राप्त होने में समय लगता है। ट्रांसड्यूसर से सिग्नल को प्रोसेसर में डाला जाता है और फिर सूत्र के अनुसार तरल की ऊंचाई की गणना करने के लिए पेटेंट एल्गोरिदम द्वारा संसाधित किया जाता है:

H=αV(t-t1)/2

एच: तरल की ऊंचाई

v: तरल में ध्वनि का वेग

टी: प्रेषित और प्राप्त सिग्नल के बीच का समय

टीजी: टैंक की दीवार में प्रसार का समय

α :तरल मुआवजा कारक

2. अनुप्रयोग

• एलपीजी टैंक
• तरल अमोनिया टैंक
• तरल प्रोपेन टैंक
• ईंधन टैंक
• एसिड/विलायक टैंक
• सांद्रित सल्फ्यूरिक एसिड (98%) टैंक
• नाइट्रिक एसिड टैंक
• हाइड्रोक्लोरिक एसिड टैंक

3. विशेषताएं

• सच्ची गैर-आक्रामक संवेदन तकनीक
• सेंसर टैंक के तल के बाहर चिपक जाता है
• अधिकांश आकार और साइज के डिब्बों के लिए उपयुक्त
• टेलीमेट्री सिस्टम में आउटपुट - विभिन्न विकल्प
• सीएनईएक्स को खतरनाक क्षेत्रों में उपयोग के लिए मंजूरी दी गई है
• (प्रोसेसर और सेंसर)
• तापमान एकीकृत सेंसर
• कम लागत, विश्वसनीय और सटीक टैंक गेजिंग
• दबाव से प्रभावित नहीं
• आसान स्थापना - कोई टैंक ब्रेक-इन नहीं
• मौजूदा टैंकों में सरल वापसी
• स्थापना के दौरान कोई डाउन-टाइम नहीं
• कोई हिलने वाला भाग नहीं - कोई रखरखाव नहीं

3. पैरामीटर

4. पैकेज

5. आवेदन चित्र

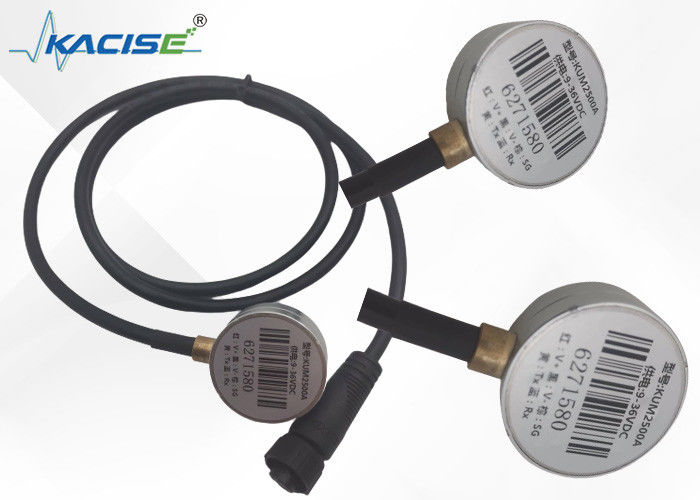

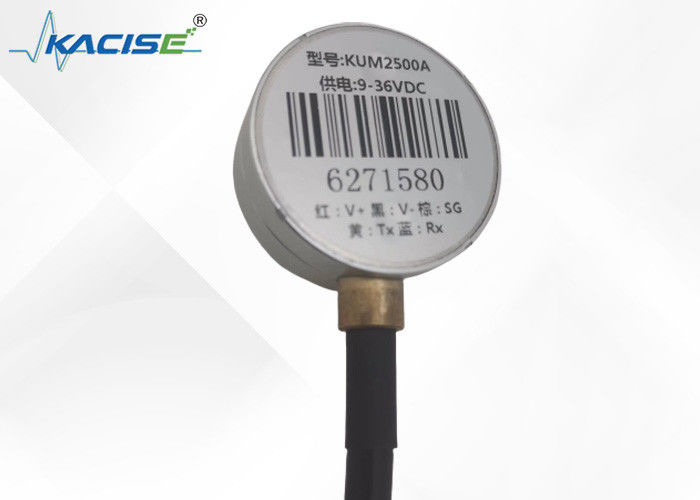

5. उत्पाद चित्र

शीआन कासिसे आईएसओ 9001-2008, जीजेबी 9001बी-2009, सीई, आंतरिक सुरक्षा विस्फोट-प्रूफ और पृथक सुरक्षा विस्फोट-प्रूफ प्रमाणपत्र आदि के साथ योग्य है, जो सुनिश्चित करता है कि हमारे उत्पाद अंतरराष्ट्रीय मानकों का अनुपालन करते हैं।

हम 10 वर्षों से दबाव, स्तर और प्रवाह मापने वाले उपकरणों और संबंधित उत्पादों के निर्माण में विशेषज्ञता प्राप्त कर रहे हैं। अनुभवी तकनीकी और प्रबंधन कर्मियों के आधार पर, अपने पूरे स्टाफ के प्रयासों से, हम एक पेशेवर माप उपकरण निर्माता और समाधान प्रदाता बन गए हैं। और हम उत्पाद की गुणवत्ता में सुधार के लिए लगातार प्रयास कर रहे हैं।

वर्तमान में, कासिसे सेंसर पहले ही अमेरिका, स्पेन, ऑस्ट्रेलिया, चिली और 20 अन्य देशों और क्षेत्रों में निर्यात किए जा चुके हैं, और कई अनुकूल प्रतिक्रियाएं प्राप्त हुई हैं। हमारे विदेशी वितरक भी बढ़ रहे हैं। हम "उचित मूल्य, कुशल उत्पादन समय और अच्छी बिक्री के बाद सेवा" को अपना सिद्धांत मानते हैं, और आपसी विकास के लिए अधिक ग्राहकों के साथ सहयोग करने की उम्मीद करते हैं।

अपने लिए उपयुक्त प्रेशर सेंसर चुनने के लिए, कृपया हमें फीडबैक के साथ नीचे दी गई जानकारी भेजें।

1. आवेदन क्षेत्र
2. शुद्धता
3. उत्पादन में संकेत
4. बिजली आपूर्ति वोल्टेज
5. मापने की सीमा
6. मध्यम
7. तापमान की रेंज
