KLD801
दस्तावेज़:

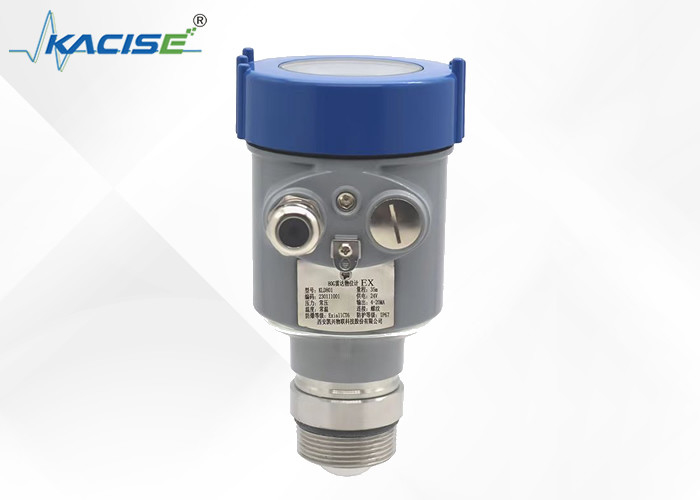

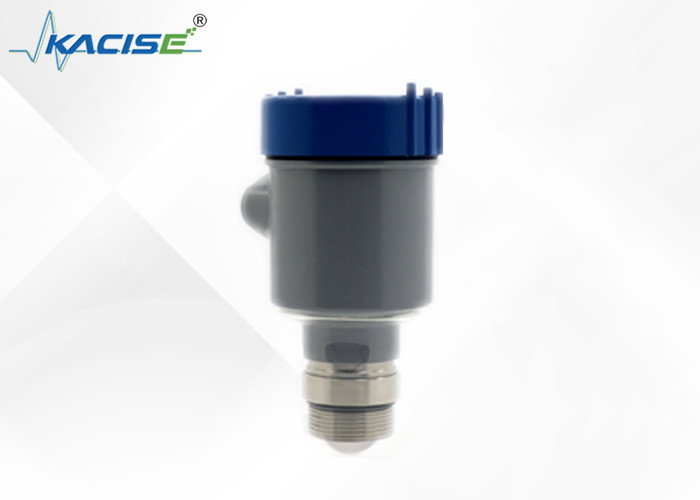

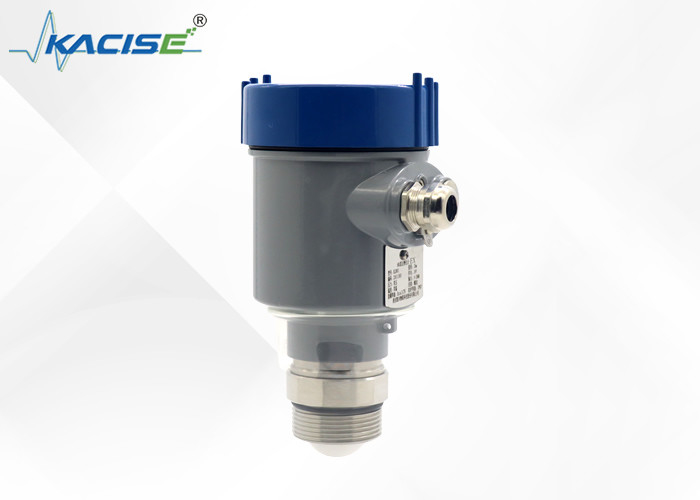

80G रडार तरल स्तर ट्रांसमीटर 4 - 20mA 30m गैर संक्षारक तरल स्तर माप
80जी रडार तरल स्तर ट्रांसमीटर एक उल्लेखनीय उपकरण है। यह 4 से 20 एमए आउटपुट सिग्नल प्रदान करता है और 30 मीटर तक गैर संक्षारक तरल स्तरों को मापने में सक्षम है।अपनी उन्नत 80G रडार तकनीक के साथ, यह स्तर का पता लगाने में उच्च सटीकता और स्थिरता सुनिश्चित करता है, जिससे यह विभिन्न औद्योगिक अनुप्रयोगों के लिए एक आदर्श विकल्प बन जाता है।
1उत्पाद आयाम
2कार्य सिद्धांत
रडार एंटीना संकीर्ण माइक्रोवेव पल्स प्रसारित करती है जो परीक्षण किए गए माध्यम की सतह तक पहुंचने पर वापस परिलक्षित होगी और फिर एंटीना प्रणाली द्वारा फिर से प्राप्त की जाएगी।संकेतों को विद्युत सर्किट में प्रेषित किया जाना चाहिए और फिर उन्हें स्तर संकेतों में परिवर्तित किया जाना चाहिए।चूंकि माइक्रोवेव की संचरण गति इतनी तेज है, इसलिए परीक्षण किए गए माध्यम की सतह तक माइक्रोवेव संचरण के लिए और फिर प्रतिबिंबित होने के लिए उपयोग किया जाने वाला समय लगभग शून्य है।
3. तकनीकी विशेषताएं
मिमी तरंग रडार, माप की सटीकता ±2 मिमी तक पहुंच सकती है, और न्यूनतम माप अंधा क्षेत्र 0.05 मीटर है।
छोटे एंटेना आकार अधिक कार्य परिस्थितियों के माप को संतुष्ट करता है।
विभिन्न प्रकार के लेंस एंटेना, छोटे प्रक्षेपण कोण, अधिक केंद्रित ऊर्जा, मजबूत गूंज संकेत और समान औद्योगिक और खनन स्थितियों में अन्य रडार उत्पादों की तुलना में अधिक विश्वसनीयता।
इसमें अधिक प्रवेश होता है और इसे आसंजन और संघनक के मामले में सामान्य रूप से इस्तेमाल किया जा सकता है।
गतिशील सिग्नल रेंज अधिक है, और कम डाइलेक्ट्रिक स्थिर मीडिया का माप अधिक स्थिर है।
कई माप मोड, तेजी से माप मोड में रडार प्रतिक्रिया
4तकनीकी विनिर्देश और मॉडल चयन
| मध्यम | तरल, गैर संक्षारक |
| मॉडल | KLD801 |
| माप सीमा | 0.05m10/20/30/60/100m |
| प्रक्रिया कनेक्शन | G11⁄2A / 11⁄2NPT धागा/फ्लैंज ≥ DN40 |
| प्रक्रिया का तापमान | -40°C से 80°C |
| प्रक्रिया दबाव | -0.1~0.3 एमपीए |
| एंटेना का आकार | 32 मिमी लेंस एंटेना |
| एंटीना सामग्री | पीटीएफई |
| सटीकता | ±1 मिमी |
| सुरक्षा वर्ग | पी67 |
| केंद्र आवृत्ति | 80GHz |
| प्रक्षेपण कोण | 3° |
| विद्युत आपूर्ति | दो तार/DC24V/चार तार प्रणाली/DC12~24V/चार तार प्रणाली/AC220V |
| आवरण | एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील |
| संकेत आउटपुट | दो तार /4...20mA/HART प्रोटोकॉल चार तार प्रणालीः 4...20mA/ RS485 Modbus |
5स्थापना की आवश्यकताएं
उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और विभिन्न वस्तुओं से बचने की कोशिश करें जो संकेत को प्रभावित करते हैं, जैसे कि हलचल पैडल, आदि।
6विद्युत कनेक्शन
विद्युत आपूर्ति
(4×20) mA/HART ((2 तार)
बिजली की आपूर्ति और आउटपुट करंट सिग्नल एक दो-कोर परिरक्षित केबल साझा करते हैं। कृपया विशिष्ट आपूर्ति वोल्टेज रेंज के लिए तकनीकी डेटा देखें।
(4×20) mA ((4 तार/6 तार)
बिजली की आपूर्ति को अलग से संचालित किया जाना चाहिए,और एक चार-कोर परिरक्षित केबल बिजली की आपूर्ति और वर्तमान संकेत के लिए प्रयोग किया जाता है (वर्तमान संकेत और RS485 इंटरफ़ेस एक ही समय में आउटपुट किया जा सकता है, और समवर्ती आउटपुट के लिए एक छह-कोर केबल की आवश्यकता होती है) ।
RS485/Modbus
बिजली की आपूर्ति को अलग से संचालित करने की आवश्यकता है, और बिजली की आपूर्ति और डिजिटल संकेत के लिए एक चार-कोर परिरक्षित केबल का उपयोग किया जाता है। (वर्तमान संकेत और RS485 इंटरफ़ेस एक ही समय में आउटपुट किया जा सकता है,और समवर्ती आउटपुट के लिए एक छह-कोर केबल की आवश्यकता होती है) ।
7. कनेक्शन
8सुरक्षा गाइड
कृपया स्थानीय विद्युत स्थापना विनियमों की आवश्यकताओं का पालन करें!उपकरण के विद्युत घटकों पर सभी कार्यों को औपचारिक प्रशिक्षण प्राप्त पेशेवरों द्वारा पूरा किया जाना चाहिएकृपया सुनिश्चित करें कि उत्पाद विनिर्देश आपकी आवश्यकताओं को पूरा करता है।कृपया सुनिश्चित करें कि बिजली की आपूर्ति वोल्टेज उपकरण के नाम प्लेट पर आवश्यकताओं के अनुरूप है.
9सुरक्षा का स्तर
यह उपकरण पूरी तरह से सुरक्षा वर्ग IP66/67 की आवश्यकताओं को पूरा करता है, कृपया केबल सीलिंग सिर की जलरोधकता सुनिश्चित करें। जैसा कि नीचे दिखाया गया हैः
यह कैसे सुनिश्चित किया जाए कि स्थापना IP67 की आवश्यकताओं को पूरा करती है:
सुनिश्चित करें कि सीलिंग सिर क्षतिग्रस्त नहीं है।
सुनिश्चित करें कि केबल क्षतिग्रस्त नहीं है।
कृपया सुनिश्चित करें कि इस्तेमाल की जाने वाली केबलें विद्युत कनेक्शन नियमों की आवश्यकताओं को पूरा करती हैं।
विद्युत इंटरफेस में प्रवेश करने से पहले, केबल को नीचे तक मोड़ें ताकि यह सुनिश्चित हो सके कि आवास में पानी न बहें, 1 देखें
कृपया केबल ग्रंथि को कसें, 2 देखें
कृपया अप्रयुक्त विद्युत इंटरफेस को अंधा प्लग से प्लग करें, 3 देखें
10सेंसर रैखिकता
बीम कोण
बीम कोण वह बीम कोण है जिस पर रडार तरंग का ऊर्जा घनत्व अपने अधिकतम मूल्य (3dB चौड़ाई) के आधे तक पहुँचता है।सूक्ष्म तरंगें किरण के दायरे से बाहर संकेत देती हैं और हस्तक्षेप करने वाली वस्तुओं द्वारा प्रतिबिंबित की जा सकती हैं.
| लेंस एंटेना व्यास | Φ32 मिमी लेंस एंटेना | Φ42 मिमी लेंस एंटेना | Φ76 मिमी लेंस एंटेना | Φ74.7 मिमी लेंस वायु शुद्धिकरण के साथ एंटीना |
| बीम कोण | 7° | 6° | 3° | 3° |
एंटेना का आकार जितना बड़ा और बीम कोण α जितना छोटा होगा, उतना ही कम हस्तक्षेप प्रतिध्वनि उत्पन्न होगा।
अधिक सटीक माप के लिए, किसी भी आंतरिक उपकरणों (जैसे सीमा स्विच, तापमान सेंसर, आधार, वैक्यूम रिंग, हीटिंग कॉइल, बैफल आदि) को स्थापित करने से बचें।) सिग्नल बीम की सीमा के भीतर.
