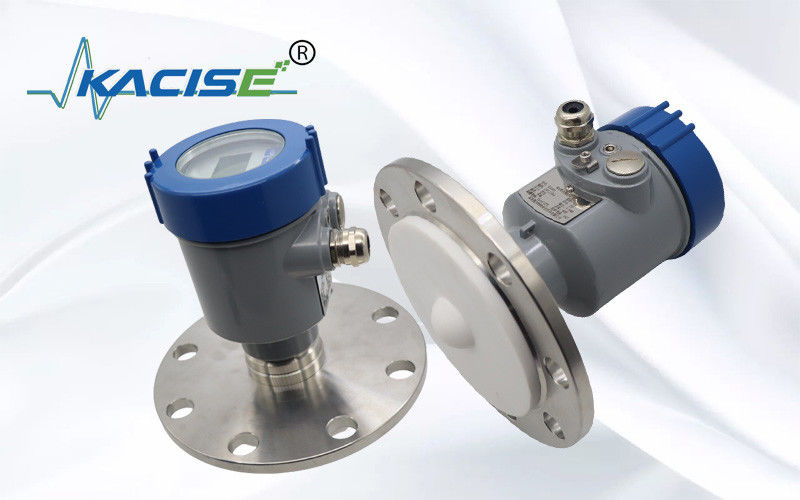

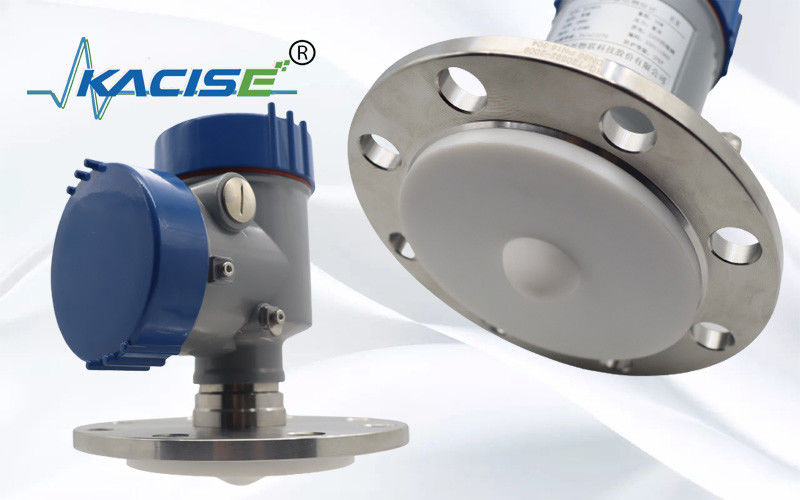

मजबूत संक्षारक तरल पदार्थों के लिए 100 मीटर रेंज और आरएस485 मोडबस आउटपुट के साथ कासिस 80GHz रडार लेवल ट्रांसमीटर

Kacise 80G एडजस्टेबल फ़्रीक्वेंसी रडार लेवल ट्रांसमीटर 100m OEM RS485 रडार लेवल सेंसर

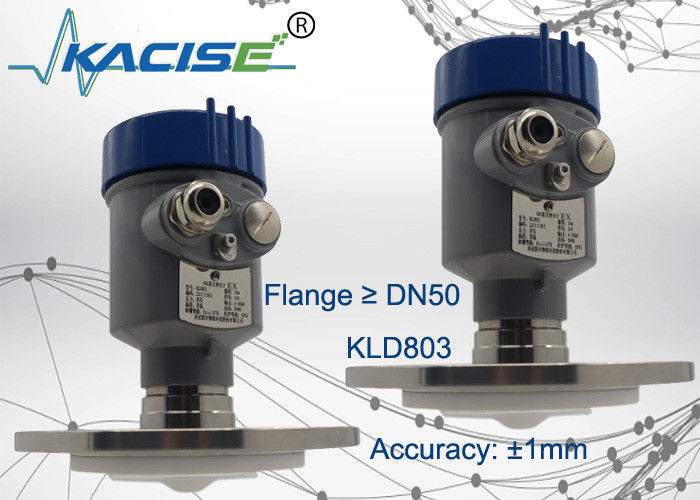

KLD803 80G रडार लेवल गेज फ़्रीक्वेंसी मॉड्यूलेटेड कंटीन्यूअस वेव (FMCW) तकनीक को अपनाता है। ऐन्टेना एक उच्च-आवृत्ति एफएम रडार सिग्नल उत्सर्जित करता है, और रडार सिग्नल की आवृत्ति रैखिक रूप से बढ़ जाती है। प्रेषित राडार सिग्नल मापे गए माध्यम से परावर्तित होने के बाद उसी एंटीना द्वारा प्राप्त किया जाता है। साथ ही, प्रेषित सिग्नल आवृत्ति और प्राप्त सिग्नल आवृत्ति के बीच आवृत्ति अंतर मापा दूरी के समानुपाती होता है। परावर्तित प्रतिध्वनि के स्पेक्ट्रम को प्राप्त करने के लिए एकत्रित आवृत्ति अंतर सिग्नल को तेजी से फूरियर ट्रांसफॉर्म (एफएफटी) के अधीन किया जाता है, और मापे जाने वाले लक्ष्य की दूरी की गणना इसके आधार पर की जाती है।

1. उत्पाद आयाम

रडार एंटीना संकीर्ण माइक्रोवेव पल्स संचारित करता है जो परीक्षण किए गए माध्यम की सतह पर पहुंचने पर वापस प्रतिबिंबित होगा और फिर एंटीना प्रणाली द्वारा पुनः प्राप्त किया जाएगा। सिग्नलों को विद्युत परिपथ में प्रेषित किया जाएगा और फिर लेवल सिग्नलों में परिवर्तित किया जाएगा। चूंकि माइक्रोवेव की संचरण गति इतनी तेज है, परीक्षण किए गए माध्यम की सतह तक माइक्रोवेव संचरण और फिर वापस परावर्तित होने में लगने वाला समय लगभग 0 है।

2. कार्य सिद्धांत

3. तकनीकी विशेषताएं

• मिलीमीटर तरंग रडार, माप सटीकता ±2 मिमी तक पहुंच सकती है, और न्यूनतम माप अंधा क्षेत्र 0.05 मीटर है।
• छोटे एंटीना का आकार अधिक कामकाजी परिस्थितियों के माप को संतुष्ट करता है।
• समान औद्योगिक और खनन स्थितियों के तहत विभिन्न प्रकार के लेंस एंटेना, छोटे लॉन्च कोण, अधिक केंद्रित ऊर्जा, मजबूत इको सिग्नल और अन्य रडार उत्पादों की तुलना में उच्च विश्वसनीयता।
• इसकी पैठ मजबूत होती है और इसे आसंजन और संक्षेपण के मामले में सामान्य रूप से उपयोग किया जा सकता है।
• गतिशील सिग्नल रेंज बड़ी है, और कम ढांकता हुआ निरंतर मीडिया का माप अधिक स्थिर है।
• एकाधिक माप मोड, तेज़ माप मोड में रडार प्रतिक्रिया

4. तकनीकी विशिष्टता और मॉडल चयन

5. स्थापना आवश्यकताएँ

उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और सिग्नल को प्रभावित करने वाली विभिन्न वस्तुओं से बचने का प्रयास करें, जैसे कि पैडल को हिलाना आदि।

6. विद्युत कनेक्शन

बिजली की आपूर्ति
(4～20) एमए/हार्ट(2 तार)
बिजली की आपूर्ति और आउटपुट वर्तमान सिग्नल एक दो-कोर परिरक्षित केबल साझा करते हैं। कृपया विशिष्ट आपूर्ति वोल्टेज रेंज के लिए तकनीकी डेटा देखें।
(4～20) एमए(4 तार/6 तार)
बिजली की आपूर्ति को अलग से संचालित करने की आवश्यकता है, और बिजली की आपूर्ति और वर्तमान सिग्नल के लिए चार-कोर परिरक्षित केबल का उपयोग किया जाता है (वर्तमान सिग्नल और आरएस 485 इंटरफ़ेस एक ही समय में आउटपुट हो सकते हैं, और एक साथ आउटपुट के लिए छह-कोर परिरक्षित केबल की आवश्यकता होती है)।
आरएस485/मोडबस
बिजली आपूर्ति को अलग से संचालित करने की आवश्यकता होती है, और बिजली आपूर्ति और डिजिटल सिग्नल के लिए चार-कोर परिरक्षित केबल का उपयोग किया जाता है। (वर्तमान सिग्नल और आरएस485 इंटरफ़ेस एक ही समय में आउटपुट हो सकते हैं, और एक साथ आउटपुट के लिए छह-कोर परिरक्षित केबल की आवश्यकता होती है)।

7. कनेक्शन

8. सुरक्षा गाइड

कृपया स्थानीय विद्युत स्थापना विनियमों की आवश्यकताओं का पालन करें! कर्मियों के स्वास्थ्य और सुरक्षा के लिए स्थानीय नियमों का पालन करें। उपकरण के विद्युत घटकों पर सभी संचालन उन पेशेवरों द्वारा पूरा किया जाना चाहिए जिन्होंने औपचारिक प्रशिक्षण प्राप्त किया है। कृपया यह सुनिश्चित करने के लिए उपकरण की नेमप्लेट की जांच करें कि उत्पाद विनिर्देश आपकी आवश्यकताओं को पूरा करता है। कृपया सुनिश्चित करें कि बिजली आपूर्ति वोल्टेज उपकरण की नेमप्लेट पर आवश्यकताओं के अनुरूप है।

9. सुरक्षा का ग्रेड

यह उपकरण पूरी तरह से सुरक्षा वर्ग IP66/67 की आवश्यकताओं को पूरा करता है, कृपया केबल सीलिंग हेड की जलरोधीता सुनिश्चित करें। जैसा कि नीचे दिया गया है:

यह कैसे सुनिश्चित करें कि इंस्टॉलेशन IP67 की आवश्यकताओं को पूरा करता है:

• सुनिश्चित करें कि सीलिंग हेड क्षतिग्रस्त न हो।
• सुनिश्चित करें कि केबल क्षतिग्रस्त न हो.
• कृपया सुनिश्चित करें कि उपयोग किए गए केबल विद्युत कनेक्शन नियमों की आवश्यकताओं को पूरा करते हैं।
• विद्युत इंटरफ़ेस में प्रवेश करने से पहले, यह सुनिश्चित करने के लिए केबल को नीचे झुकाएं कि पानी आवास में नहीं बहेगा, देखें①
• कृपया केबल ग्रंथि को कस लें, देखें ②
• कृपया अप्रयुक्त विद्युत इंटरफ़ेस को ब्लाइंड प्लग से प्लग करें, देखें③

10. सेंसर रैखिकता

बीम कोण
बीम कोण वह बीम कोण है जिस पर रडार तरंग का ऊर्जा घनत्व उसके अधिकतम मान (3dB चौड़ाई) के आधे तक पहुंच जाता है। माइक्रोवेव बीम रेंज से बाहर सिग्नल उत्सर्जित करते हैं और हस्तक्षेप करने वाली वस्तुओं द्वारा प्रतिबिंबित किए जा सकते हैं।

ऐन्टेना का आकार जितना बड़ा होगा और बीम कोण α जितना छोटा होगा, हस्तक्षेप की प्रतिध्वनि उतनी ही कम उत्पन्न होगी।
अधिक सटीक माप के लिए, सिग्नल बीम की सीमा के भीतर किसी भी आंतरिक उपकरण (जैसे सीमा स्विच, तापमान सेंसर, बेस, वैक्यूम रिंग, हीटिंग कॉइल, बैफल्स इत्यादि) स्थापित करने से बचें।

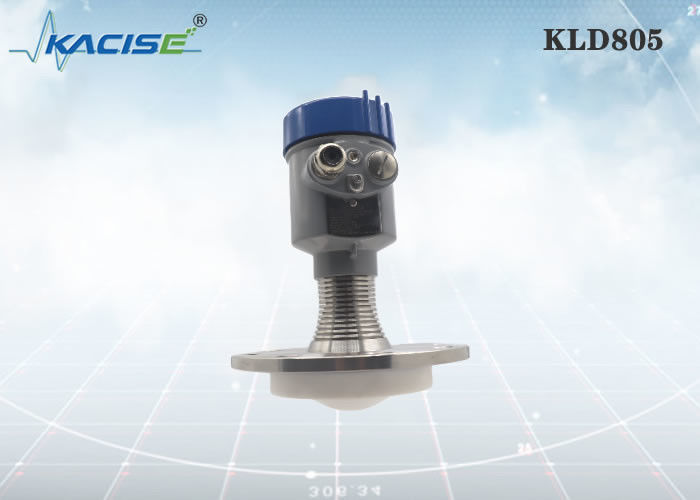

KLD800 श्रृंखला उत्पाद शो
