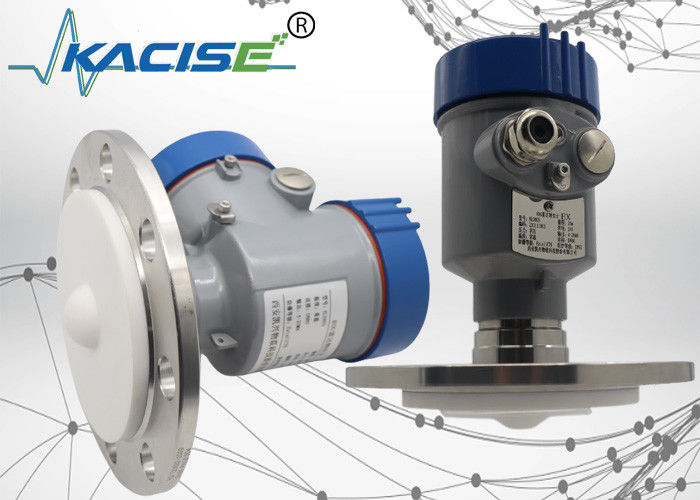

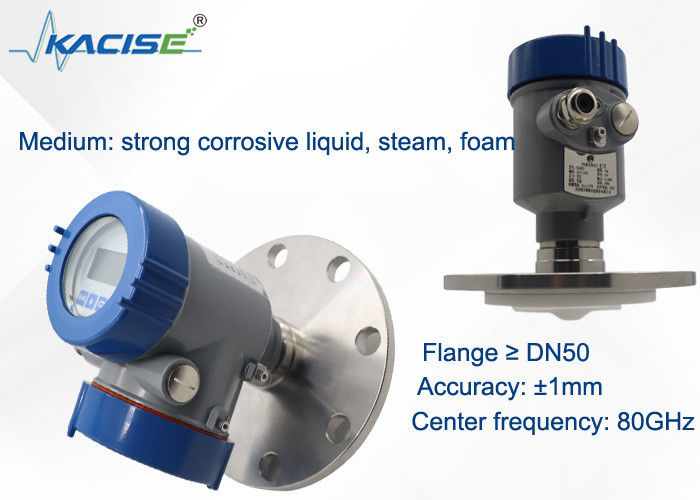

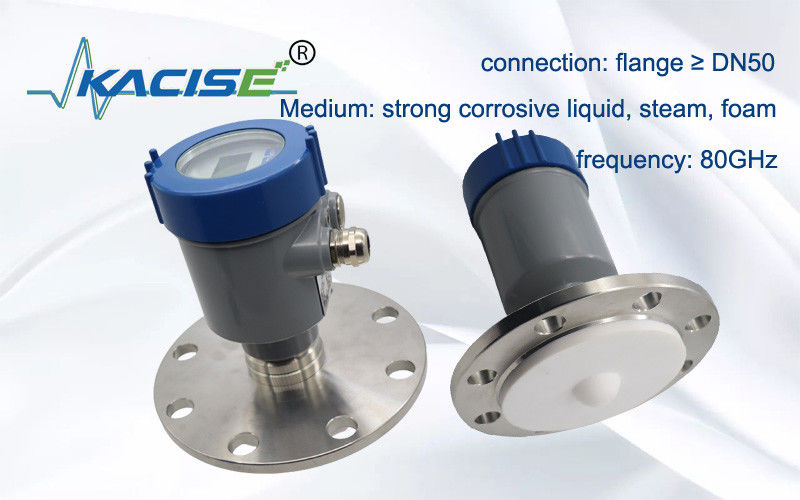

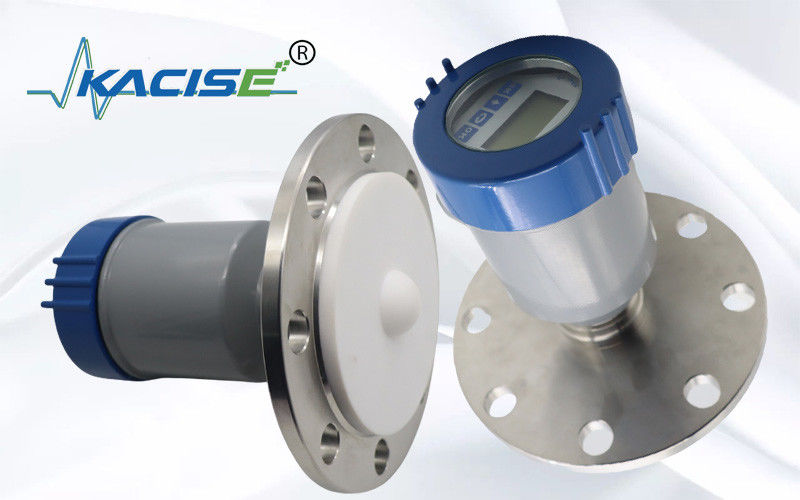

100 मीटर रेंज स्तर माप के लिए RS485 मॉडबस आउटपुट के साथ काइसे 80GHz रडार स्तर ट्रांसमीटर

काइसे आरएस 485 रडार स्तर ट्रांसमीटर एक उत्कृष्ट और अत्यधिक उन्नत उपकरण है जिसे सटीक स्तर माप के लिए डिज़ाइन किया गया है। इसके 80 जी समायोज्य आवृत्ति रडार स्तर सेंसर के साथ,यह उल्लेखनीय लचीलापन और सटीकता प्रदान करता हैइस सेंसर को विभिन्न अनुप्रयोग परिदृश्यों के अनुकूल करने के लिए ठीक से ट्यून किया जा सकता है, जिससे विभिन्न वातावरणों में इष्टतम प्रदर्शन सुनिश्चित होता है।

ट्रांसमीटर एक RS485 इंटरफ़ेस से लैस है, जो अन्य नियंत्रण प्रणालियों के साथ निर्बाध संचार की अनुमति देता है। यह मौजूदा औद्योगिक स्वचालन सेटअप में आसान एकीकरण की अनुमति देता है,कुशल डेटा हस्तांतरण और दूरस्थ निगरानी की सुविधा. 100 मीटर तक की सीमा को मापने की क्षमता इसे रासायनिक, तेल या जल उपचार उद्योगों में भंडारण टैंकों और जहाजों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है।यह निर्माताओं को विशिष्ट परियोजना आवश्यकताओं के अनुसार इसे अनुकूलित करने और एकीकृत करने का अवसर प्रदान करता है, स्तर मापने के समाधान की समग्र कार्यक्षमता और संगतता को बढ़ाता है। उपकरण का मजबूत निर्माण कठोर और चुनौतीपूर्ण परिस्थितियों में भी विश्वसनीय संचालन सुनिश्चित करता है,दीर्घकालिक और स्थिर स्तर संवेदन क्षमताएं प्रदान करना.

रडार एंटीना संकीर्ण माइक्रोवेव पल्स प्रसारित करती है जो परीक्षण किए गए माध्यम की सतह तक पहुंचने पर वापस परिलक्षित होगी और फिर एंटीना प्रणाली द्वारा फिर से प्राप्त की जाएगी।संकेतों को विद्युत सर्किट में प्रेषित किया जाना चाहिए और फिर उन्हें स्तर संकेतों में परिवर्तित किया जाना चाहिए।चूंकि माइक्रोवेव की संचरण गति इतनी तेज है, इसलिए परीक्षण किए गए माध्यम की सतह पर माइक्रोवेव संचरण के लिए और फिर प्रतिबिंबित होने के लिए उपयोग किया जाने वाला समय लगभग शून्य है।

• मिलीमीटर तरंग रडार, माप की सटीकता ±2 मिमी तक पहुंच सकती है, और न्यूनतम माप अंधा क्षेत्र 0.05 मीटर है।
• छोटे एंटेना आकार अधिक कार्य परिस्थितियों के माप को संतुष्ट करता है।
• विभिन्न प्रकार के लेंस एंटेना, छोटे प्रक्षेपण कोण, अधिक केंद्रित ऊर्जा, मजबूत गूंज संकेत और समान औद्योगिक और खनन स्थितियों में अन्य रडार उत्पादों की तुलना में उच्च विश्वसनीयता।
• इसकी प्रवेश क्षमता अधिक होती है और इसका उपयोग सामान्य रूप से आसंजन और संघनक के मामले में किया जा सकता है।
• गतिशील सिग्नल रेंज अधिक है, और कम डाइलेक्ट्रिक स्थिर मीडिया का माप अधिक स्थिर है।
• कई माप मोड, तेजी से माप मोड में रडार प्रतिक्रिया

उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और संकेत को प्रभावित करने वाली विभिन्न वस्तुओं से बचने की कोशिश करें, जैसे कि हलचल पैडल आदि।

विद्युत आपूर्ति
(4×20) mA/HART ((2 तार)
बिजली की आपूर्ति और आउटपुट करंट सिग्नल एक दो-कोर परिरक्षित केबल साझा करते हैं। कृपया विशिष्ट आपूर्ति वोल्टेज रेंज के लिए तकनीकी डेटा देखें।
(4×20) mA ((4 तार/6 तार)
बिजली की आपूर्ति को अलग से संचालित किया जाना चाहिए,और एक चार-कोर परिरक्षित केबल बिजली की आपूर्ति और वर्तमान संकेत के लिए प्रयोग किया जाता है (वर्तमान संकेत और RS485 इंटरफ़ेस एक ही समय में आउटपुट किया जा सकता है, और समवर्ती आउटपुट के लिए एक छह-कोर केबल की आवश्यकता होती है) ।
RS485/Modbus
बिजली की आपूर्ति को अलग से संचालित करने की आवश्यकता है, और बिजली की आपूर्ति और डिजिटल संकेत के लिए एक चार-कोर परिरक्षित केबल का उपयोग किया जाता है। (वर्तमान संकेत और RS485 इंटरफ़ेस एक ही समय में आउटपुट किया जा सकता है,और समवर्ती आउटपुट के लिए एक छह-कोर केबल की आवश्यकता होती है) ।

कृपया स्थानीय विद्युत स्थापना विनियमों की आवश्यकताओं का पालन करें!उपकरण के विद्युत घटकों पर सभी कार्यों को औपचारिक प्रशिक्षण प्राप्त पेशेवरों द्वारा पूरा किया जाना चाहिएकृपया सुनिश्चित करें कि उत्पाद विनिर्देश आपकी आवश्यकताओं को पूरा करता है।कृपया सुनिश्चित करें कि बिजली की आपूर्ति वोल्टेज उपकरण के नाम प्लेट पर आवश्यकताओं के अनुरूप है.

यह उपकरण पूरी तरह से सुरक्षा वर्ग IP66/67 की आवश्यकताओं को पूरा करता है, कृपया केबल सीलिंग सिर की जलरोधकता सुनिश्चित करें। जैसा कि नीचे दिखाया गया हैः

यह कैसे सुनिश्चित किया जाए कि स्थापना IP67 की आवश्यकताओं को पूरा करती है:

• सुनिश्चित करें कि सीलिंग सिर क्षतिग्रस्त नहीं है।
• सुनिश्चित करें कि केबल क्षतिग्रस्त नहीं है।
• कृपया सुनिश्चित करें कि इस्तेमाल की जाने वाली केबलें विद्युत कनेक्शन नियमों की आवश्यकताओं को पूरा करती हैं।
• विद्युत इंटरफेस में प्रवेश करने से पहले, केबल को नीचे तक मोड़ें ताकि यह सुनिश्चित हो सके कि आवास में पानी न बहें, 1 देखें
• कृपया केबल ग्रंथि को कसें, 2 देखें
• कृपया अप्रयुक्त विद्युत इंटरफेस को अंधा प्लग से प्लग करें, 3 देखें

बीम कोण
बीम कोण वह बीम कोण है जिस पर रडार तरंग का ऊर्जा घनत्व अपने अधिकतम मूल्य (3dB चौड़ाई) के आधे तक पहुँचता है।सूक्ष्म तरंगें किरण के दायरे से बाहर संकेत देती हैं और हस्तक्षेप करने वाली वस्तुओं द्वारा प्रतिबिंबित की जा सकती हैं.

एंटेना का आकार जितना बड़ा और बीम कोण α जितना छोटा होगा, उतना ही कम हस्तक्षेप प्रतिध्वनि उत्पन्न होगा।
अधिक सटीक माप के लिए, किसी भी आंतरिक उपकरणों (जैसे सीमा स्विच, तापमान सेंसर, आधार, वैक्यूम रिंग, हीटिंग कॉइल, बैफल आदि) को स्थापित करने से बचें।) सिग्नल बीम की सीमा के भीतर.
