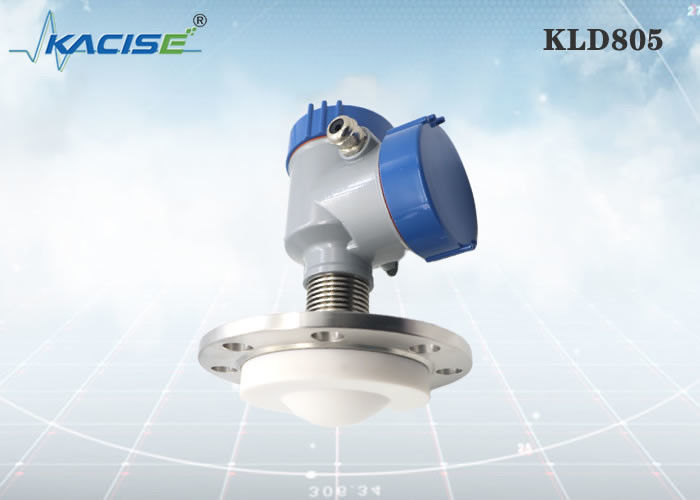

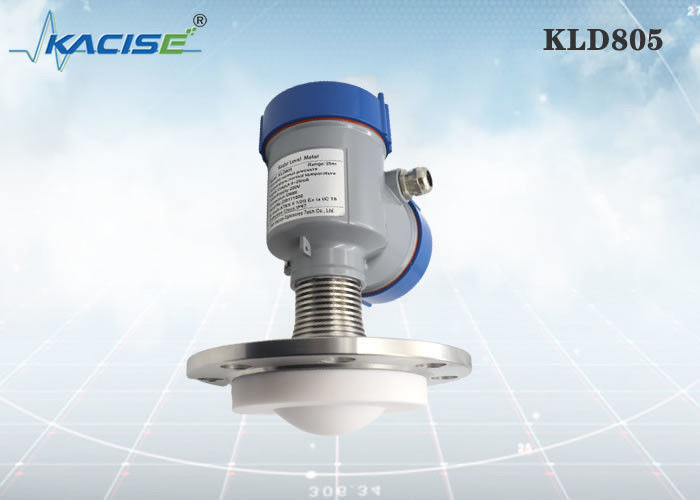

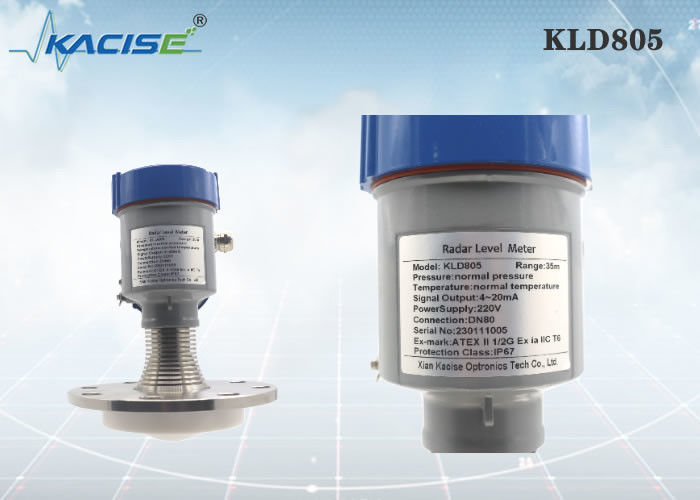

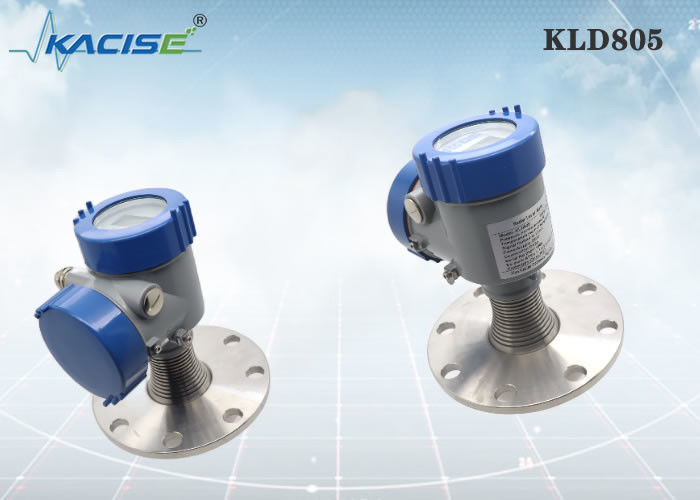

तरल स्तर माप के लिए PTFE एंटीना और IP67 सुरक्षा के साथ KLD805 80GHz रडार लेवल सेंसर

KLD805 रडार लेवल सेंसर उच्च सुरक्षा आवश्यकताओं वाले सरल अनुप्रयोगों में गैर-संपर्क स्तर माप के लिए बहुत उपयुक्त है। विशिष्ट अनुप्रयोग जल उपचार, पंप स्टेशन, वर्षा जल अतिप्रवाह टैंक, खुले चैनल प्रवाह माप और जल स्तर की निगरानी हैं।

• सटीक माप परिणाम माध्यम, प्रक्रिया और पर्यावरणीय स्थितियों से स्वतंत्र होते हैं
• गैर-संपर्क 80 गीगाहर्ट्ज़ रडार तकनीक के कारण रखरखाव-मुक्त संचालन
• उच्च सटीकता और विश्वसनीयता

KLD805

मध्यम: मजबूत संक्षारक तरल, भाप, फोम, उच्च तापमान। और उच्च दबाव मापने की सीमा: 0.1m~10/20/30/60/100m प्रक्रिया कनेक्शन: निकला हुआ किनारा ≥ DN80 प्रक्रिया तापमान: -40～200℃ प्रक्रिया दबाव: -0.1～2.5MPa एंटीना का आकार: 76 मिमी लेंस एंटीना (निकला हुआ किनारा आकार के अनुसार) एंटीना सामग्री: पीटीएफई/समग्र फिलिंग सटीकता: ±1मिमी सुरक्षा वर्ग: IP67 केंद्र आवृत्ति: 80GHz लॉन्च कोण: 3° बिजली की आपूर्ति: दो-तार/DC24V चार-तार /DC12~24V चार-तार/AC220V आवरण: एल्यूमीनियम / प्लास्टिक / स्टेनलेस स्टील सिग्नल आउटपुट: दो-तार /4...20mA/HART प्रोटोकॉल चार-तार 4...20mA/RS485 मॉडबस

फ़्लैंज स्थापना का उपयोग करते समय, उपकरण और टैंक की दीवार के बीच न्यूनतम दूरी 200 मिमी होनी चाहिए।

1. ①डेटम प्लेन
2. ② पोत केंद्र या समरूपता की धुरी

उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और सिग्नल को प्रभावित करने वाली विभिन्न वस्तुओं से बचने का प्रयास करें, जैसे कि पैडल को हिलाना आदि।

अत्यधिक जटिल कामकाजी परिस्थितियों में, उपकरण सामान्य रूप से काम कर सकता है यदि स्थापना बिंदु पर केंद्रित 20 सेमी की त्रिज्या वाले क्षेत्र में कोई बाधा न हो।

अधिकतम इंस्टॉलेशन स्पूल ऊंचाई एच अधिकतम इंस्टॉलेशन स्पूल व्यास डी और उत्पाद लॉन्च कोण के आकार पर निर्भर करती है।

बहुत लंबा इंस्टॉलेशन कनेक्शन रडार के प्रदर्शन को प्रभावित करेगा।
