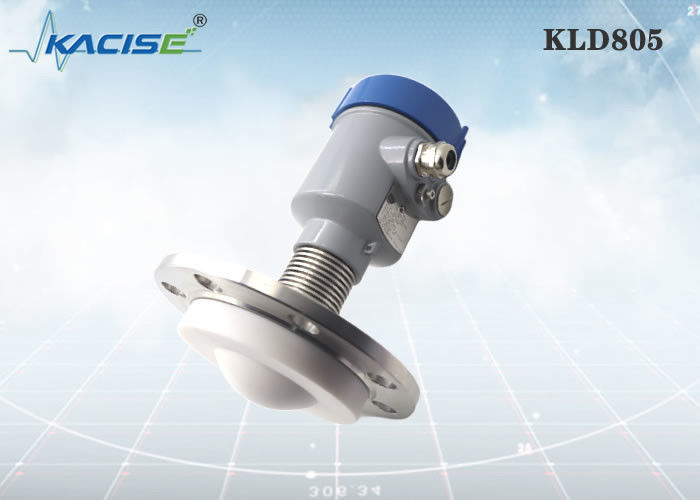

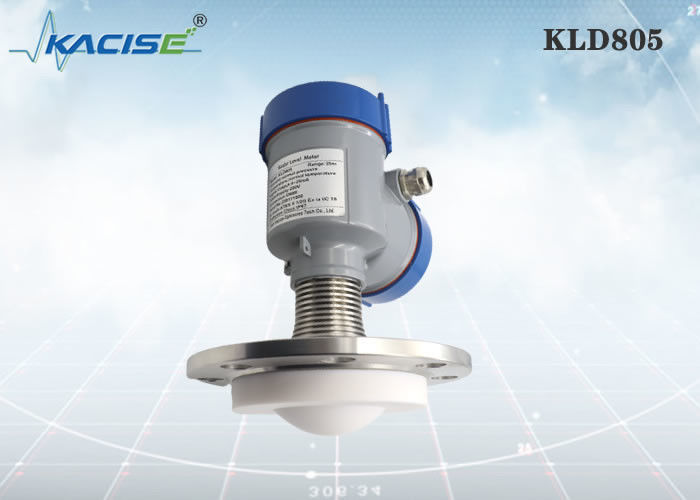

एलसीडी डिबगिंग और संक्षारक तरल पदार्थ माप के लिए पीटीएफई एंटीना के साथ KLD805 80GHz रडार स्तर सेंसर

संचार और कमीशनिंग

• USB से RS485 सीरियल पोर्ट केबल (चार-तार प्रणाली);
• यूएसबी से टीटीएल सीरियल पोर्ट केबल (दो-तार प्रणाली);
• संचार के लिए यूएसबी से हार्ट-मॉडेम (दो-तार प्रणाली)।
• मोबाइल फोन के ब्लूटूथ डिबगिंग के माध्यम से, ऑन-साइट डिबगिंग सुरक्षित और अधिक सुविधाजनक है।
• 4जी नेटवर्क, रिमोट मॉड्यूल के माध्यम से रिमोट डिबगिंग।

• स्व-विकसित सीएमओएस मिलीमीटर वेव आरएफ चिप के आधार पर, यह अधिक कॉम्पैक्ट आरएफ आर्किटेक्चर, उच्च सिग्नल-टू-शोर अनुपात और छोटे अंधा क्षेत्र को प्राप्त कर सकता है।
• 5GHz वर्किंग बैंडविड्थ उत्पाद को उच्च माप रिज़ॉल्यूशन और माप सटीकता प्राप्त करने में सक्षम बनाता है।
• सबसे संकीर्ण 3° एंटीना बीम कोण, इंस्टॉलेशन वातावरण में हस्तक्षेप का उपकरण पर कम प्रभाव पड़ता है, और इंस्टॉलेशन अधिक सुविधाजनक होता है।
• ठोस सतह पर कम तरंग दैर्ध्य और बेहतर प्रतिबिंब विशेषताओं के साथ, लक्ष्य के लिए सार्वभौमिक निकला हुआ किनारा का उपयोग करना आवश्यक नहीं है।
• रिमोट डिबगिंग और रिमोट अपग्रेड का समर्थन करें, प्रतीक्षा समय कम करें और कार्य कुशलता में सुधार करें।
• ऑन-साइट रखरखाव के लिए सुविधाजनक, मोबाइल फोन के ब्लूटूथ डिबगिंग का समर्थन करें

KLD805

मध्यम: मजबूत संक्षारक तरल, भाप, फोम, उच्च तापमान। और उच्च दबाव मापने की सीमा: 0.1m~10/20/30/60/100m प्रक्रिया कनेक्शन: निकला हुआ किनारा ≥ DN80 प्रक्रिया तापमान: -40～200℃ प्रक्रिया दबाव: -0.1～2.5MPa एंटीना का आकार: 76 मिमी लेंस एंटीना (निकला हुआ किनारा आकार के अनुसार) एंटीना सामग्री: पीटीएफई/समग्र फिलिंग सटीकता: ±1मिमी सुरक्षा वर्ग: IP67 केंद्र आवृत्ति: 80GHz लॉन्च कोण: 3° बिजली की आपूर्ति: दो-तार/DC24V चार-तार /DC12~24V चार-तार/AC220V आवरण: एल्यूमीनियम / प्लास्टिक / स्टेनलेस स्टील सिग्नल आउटपुट: दो-तार /4...20mA/HART प्रोटोकॉल चार-तार 4...20mA/RS485 मॉडबस

फ़्लैंज स्थापना का उपयोग करते समय, उपकरण और टैंक की दीवार के बीच न्यूनतम दूरी 200 मिमी होनी चाहिए।

1. डेटम प्लेन
2. पोत केंद्र या समरूपता की धुरी

उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और सिग्नल को प्रभावित करने वाली विभिन्न वस्तुओं से बचने का प्रयास करें, जैसे कि पैडल को हिलाना आदि।

अत्यधिक जटिल कामकाजी परिस्थितियों में, उपकरण सामान्य रूप से काम कर सकता है यदि स्थापना बिंदु पर केंद्रित 20 सेमी की त्रिज्या वाले क्षेत्र में कोई बाधा न हो।

अधिकतम इंस्टॉलेशन स्पूल ऊंचाई एच अधिकतम इंस्टॉलेशन स्पूल व्यास डी और उत्पाद लॉन्च कोण के आकार पर निर्भर करती है।

बहुत लंबा इंस्टॉलेशन कनेक्शन रडार के प्रदर्शन को प्रभावित करेगा।

इकाई मिमी में:

शीआन कासिस ऑप्ट्रोनिक्स टेक कंपनी लिमिटेड खुद को एक समाधान प्रदाता और निर्माता मानता है। हम अपने ओईएम ग्राहकों के लिए अधिकतम लचीलापन और लागत-अनुकूलित प्रस्ताव प्रदान करते हैं।

• रेंज में अनुकूलित शेल संस्करण/रंग, थ्रेड प्रकार (जी-थ्रेड/एनपीटी थ्रेड), अनुकूलित सॉफ्टवेयर, प्रिंट, मैनुअल और कैटलॉग शामिल हैं।
• यदि आप अपने यहां स्थापित करने में रुचि रखते हैं, तो रडार मॉड्यूल निश्चित रूप से उपलब्ध है।
