Place of Origin:
CHINA
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KLD806
दस्तावेज़:
वीडियो
वीडियो

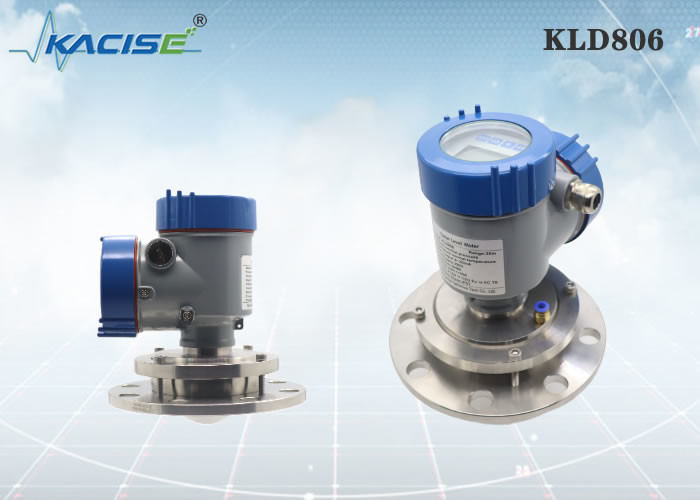

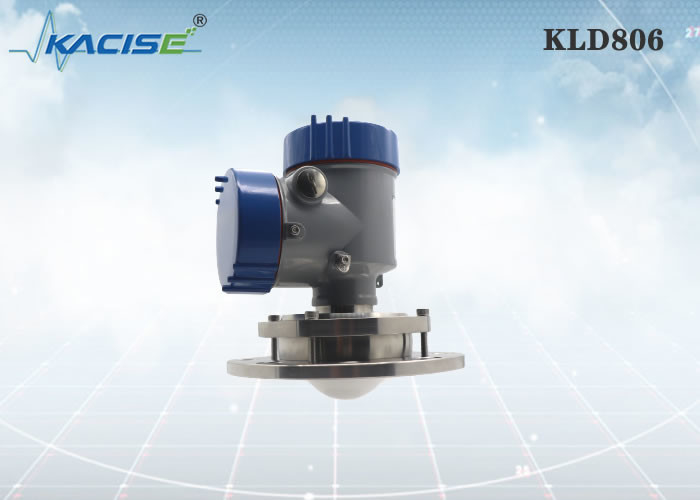

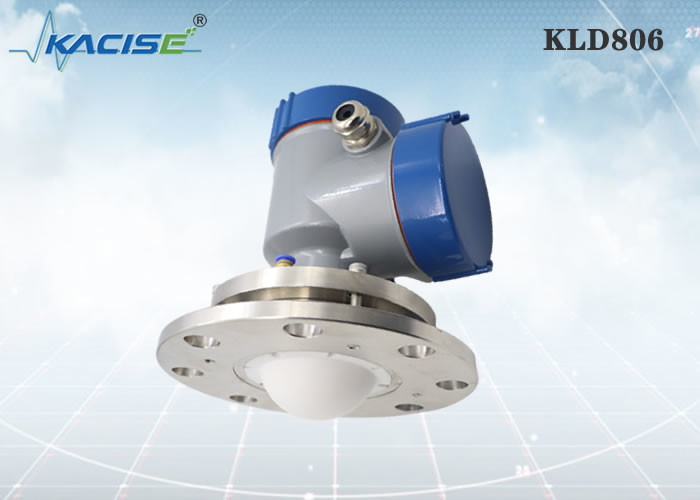

KLD806 बीन रडार स्तर सेंसर फ्लैंज स्थापना और छोटे बीम कोण के साथ
परिचय
बीम कोण
बीम कोण वह बीम कोण है जिस पर रडार तरंग का ऊर्जा घनत्व अपने अधिकतम मूल्य (3dB चौड़ाई) के आधे तक पहुँचता है।सूक्ष्म तरंगें किरण के दायरे से बाहर संकेत देती हैं और हस्तक्षेप करने वाली वस्तुओं द्वारा प्रतिबिंबित की जा सकती हैं.
एंटेना का आकार जितना बड़ा और बीम कोण α जितना छोटा होगा, उतना ही कम हस्तक्षेप प्रतिध्वनि उत्पन्न होगा।
अधिक सटीक माप के लिए, किसी भी आंतरिक उपकरणों (जैसे सीमा स्विच, तापमान सेंसर, आधार, वैक्यूम रिंग, हीटिंग कॉइल, बैफल आदि) को स्थापित करने से बचें।) सिग्नल बीम की सीमा के भीतर.
विशेषता
|
KLD806
|
मध्यमः ठोस, भंडारण कंटेनर, प्रक्रिया कंटेनर, भारी धूल माप सीमाः 0.3m~10/20/30/60/100m प्रक्रिया कनेक्शनः फ्लैंज ≥ DN100 प्रक्रिया तापमानः -40~110°C प्रसंस्करण दबावः -0.1~0.3MPa एंटीना का आकारः 76 मिमी लेंस एंटीना (शुद्धिकरण वैकल्पिक) एंटीना सामग्रीः पीटीएफई सटीकताः ±5 मिमी सुरक्षा वर्गः IP67 केंद्र आवृत्तिः 80GHz प्रक्षेपण कोणः 3° बिजली की आपूर्तिः दो तार /DC24V चार तार /DC12~24V चार तार /AC220V आवरणः एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील सिग्नल आउटपुटः दो तार /4...20mA/HART प्रोटोकॉल चार तार 4...20mA/ RS485 मॉडबस |
आयाम
स्थापना
स्थापना की आवश्यकताएं
उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और विभिन्न वस्तुओं से बचने की कोशिश करें जो संकेत को प्रभावित करते हैं, जैसे कि हलचल पैडल, आदि।
अत्यंत जटिल कार्य परिस्थितियों में, उपकरण सामान्य रूप से काम कर सकता है यदि स्थापना बिंदु पर केंद्रित 20 सेमी की त्रिज्या वाले क्षेत्र में कोई बाधा नहीं है।
स्थापना कनेक्शन आरेखः
स्थापना रोल की अधिकतम ऊंचाई H अधिकतम स्थापना रोल के व्यास D और उत्पाद लॉन्च कोण के आकार पर निर्भर करता है।
बहुत लंबा स्थापना कनेक्शन रडार के प्रदर्शन को प्रभावित करेगा।
आयाम
आवरण का आयाम
मिमी में इकाई:
उत्पादनः
Xi'an Kacise Optronics Tech Co., Ltd खुद को एक समाधान प्रदाता और निर्माता मानता है। हम अपने OEM ग्राहकों के लिए अधिकतम लचीलापन और लागत-अनुकूलित प्रस्ताव प्रदान करते हैं।
हम क्या प्रदान कर सकते हैंः
रेंज में अनुकूलित खोल संस्करण/रंग, धागा प्रकार ((जी-थ्रेड/एनपीटी धागा), अनुकूलित सॉफ्टवेयर, प्रिंट, मैनुअल और कैटलॉग शामिल हैं। यदि आप अपने पक्ष में स्थापित करने में रुचि रखते हैं,रडार मॉड्यूल निश्चित रूप से उपलब्ध है.
