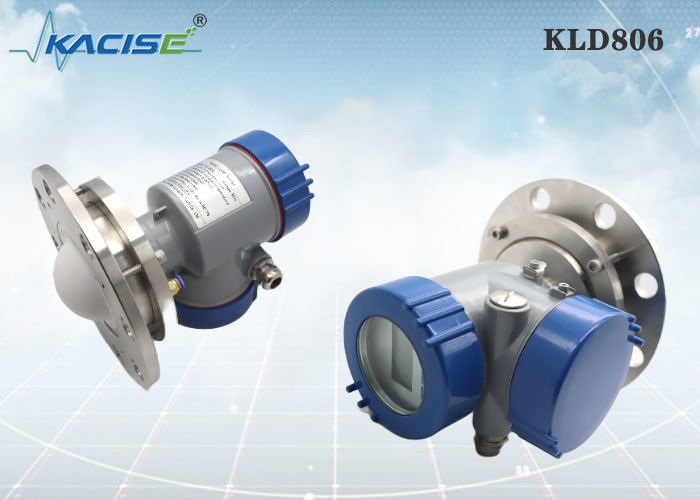

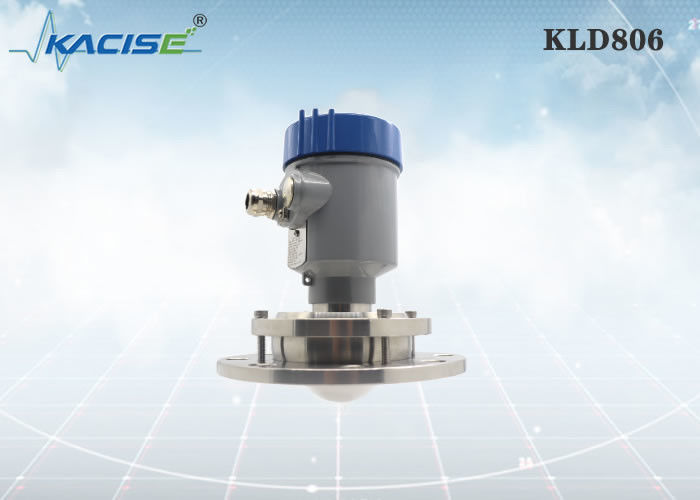

ठोस और तरल टैंकों के लिए PTFE एंटीना और IP67 सुरक्षा के साथ KLD806 80GHz रडार लेवल सेंसर

साइलो रडार स्तर माप साइलो में मौजूद ठोस पदार्थों के स्तर को निर्धारित करने के लिए एक पल्स जनरेटर और एक अनाज बिन भरण सेंसर का उपयोग करता है। पल्स को एक संपर्क केबल या रॉड के माध्यम से प्रेषित किया जाता है, फिर हवा से अनाज में बदलाव द्वारा चिह्नित ढांकता हुआ परिवर्तन का सामना करने पर वापस लौटता है।

1. ठोस कणों, रासायनिक तरल टैंक, तेल टैंक और प्रक्रिया कंटेनरों के स्तर को मापें।
2. रडार लेवल मीटर विद्युत चुम्बकीय तरंग के आधार पर कार्य कर रहा है। तो इसकी माप सीमा अधिकतम 120 मीटर हो सकती है।
3. अन्य प्रकार के लेवल मीटर की तुलना में, 80G रडार लेवल मीटर विभिन्न प्रकार के तेल, रासायनिक तरल पदार्थ, ठोस पाउडर और कई अन्य माध्यमों को माप सकता है।
4. 80G रडार लेवल मीटर कठोर कार्यशील स्थिति में काम कर सकता है। इस पर तापमान, दबाव और आर्द्रता का असर नहीं होगा. पीटीएफई हॉर्न के साथ, यह एसिड तरल जैसी संक्षारक स्थिति में भी काम कर सकता है।
5. ग्राहक फ़्लैंज, थ्रेड, ब्रैकेट जैसी विभिन्न कनेक्शन विधियाँ भी चुन सकता है।

KLD806

मध्यम: ठोस, भंडारण कंटेनर, प्रक्रिया कंटेनर, मजबूत धूल अनुप्रयोग मापने की सीमा: 0.3m~10/20/30/60/100m प्रक्रिया कनेक्शन: निकला हुआ किनारा ≥ DN100 प्रक्रिया तापमान: -40～110℃ प्रक्रिया दबाव: -0.1～0.3MPa एंटीना का आकार: 76 मिमी लेंस एंटीना (पर्ज वैकल्पिक) एंटीना सामग्री: पीटीएफई सटीकता: ±5मिमी सुरक्षा वर्ग: IP67 केंद्र आवृत्ति: 80GHz लॉन्च कोण: 3° बिजली की आपूर्ति: दो-तार/DC24V चार-तार /DC12~24V चार-तार/AC220V आवरण: एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील सिग्नल आउटपुट: दो-तार /4...20mA/HART प्रोटोकॉल चार-तार 4...20mA/RS485 मॉडबस

फ़्लैंज स्थापना का उपयोग करते समय, उपकरण और टैंक की दीवार के बीच न्यूनतम दूरी 200 मिमी होनी चाहिए।

①डेटम प्लेन

② पोत केंद्र या समरूपता की धुरी

उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और सिग्नल को प्रभावित करने वाली विभिन्न वस्तुओं से बचने का प्रयास करें, जैसे कि पैडल को हिलाना आदि।

अत्यधिक जटिल कामकाजी परिस्थितियों में, उपकरण सामान्य रूप से काम कर सकता है यदि स्थापना बिंदु पर केंद्रित 20 सेमी की त्रिज्या वाले क्षेत्र में कोई बाधा न हो।

अधिकतम इंस्टॉलेशन स्पूल ऊंचाई एच अधिकतम इंस्टॉलेशन स्पूल व्यास डी और उत्पाद लॉन्च कोण के आकार पर निर्भर करती है।

बहुत लंबा इंस्टॉलेशन कनेक्शन रडार के प्रदर्शन को प्रभावित करेगा।

इकाई मिमी में:

शीआन कासिस ऑप्ट्रोनिक्स टेक कंपनी लिमिटेड खुद को एक समाधान प्रदाता और निर्माता मानता है। हम अपने ओईएम ग्राहकों के लिए अधिकतम लचीलापन और लागत-अनुकूलित प्रस्ताव प्रदान करते हैं।

• रेंज में अनुकूलित शेल संस्करण/रंग, थ्रेड प्रकार (जी-थ्रेड/एनपीटी थ्रेड), अनुकूलित सॉफ्टवेयर, प्रिंट, मैनुअल और कैटलॉग शामिल हैं।
• यदि आप अपने यहां स्थापित करने में रुचि रखते हैं, तो रडार मॉड्यूल निश्चित रूप से उपलब्ध है।
