उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KLD804
दस्तावेज़:

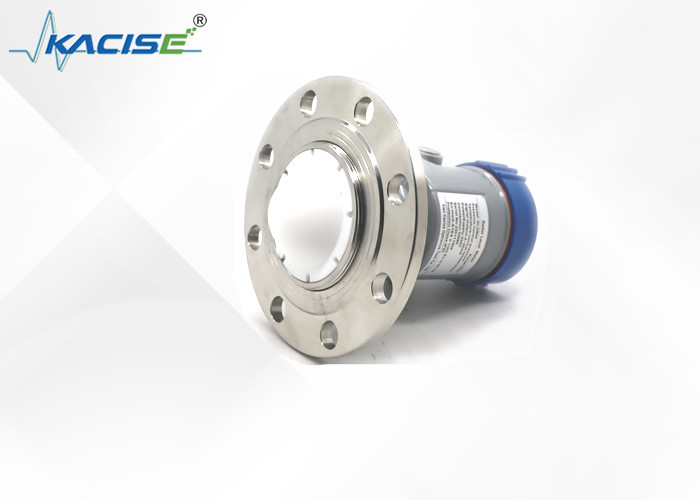

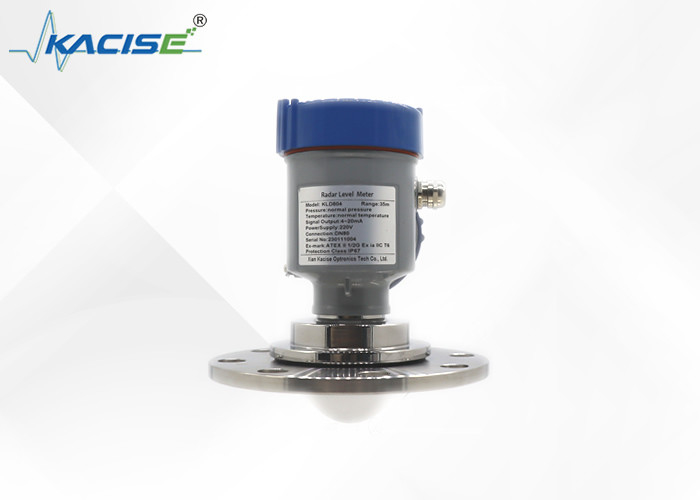

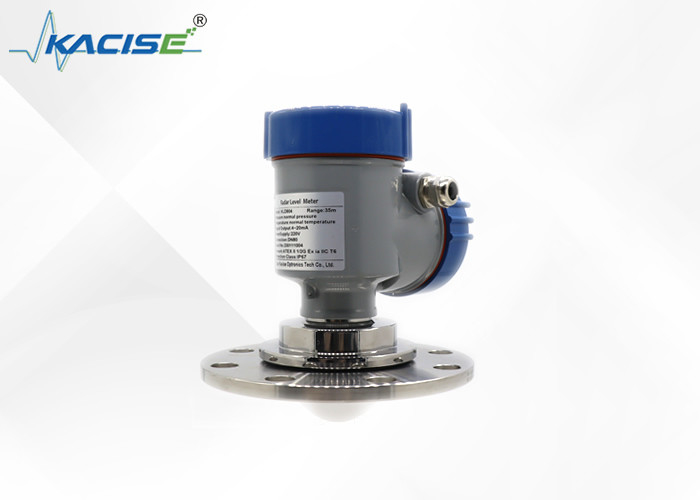

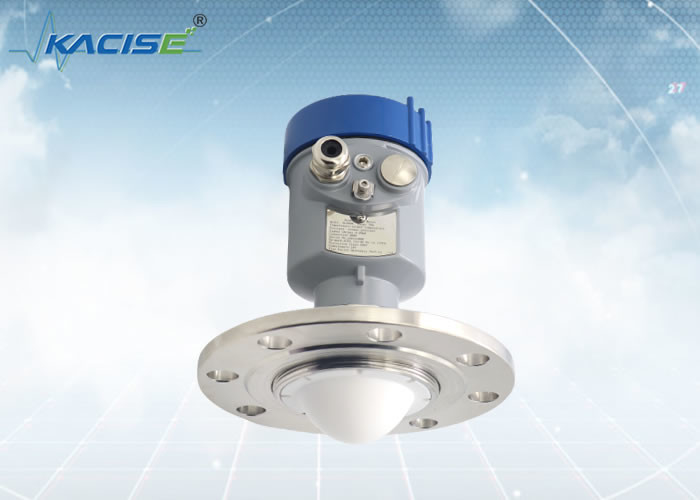

KLD804 80ghz रडार तरल स्तर ट्रांसमीटर स्लरी भंडारण टैंक रडार तरल स्तर सेंसर
परिचय
KLD804 80GHz रडार तरल स्तर ट्रांसमीटर एक अत्यधिक कुशल उपकरण है। विशेष रूप से स्लरी भंडारण टैंकों के लिए डिज़ाइन किया गया है, यह एक उत्कृष्ट रडार तरल स्तर सेंसर के रूप में कार्य करता है।15 - 28 वीडीसी की बिजली आपूर्ति के साथ काम करना, यह औद्योगिक संचालन के लिए सटीक और विश्वसनीय डेटा प्रदान करने के लिए तरल पदार्थ के स्तर को सटीक रूप से मापने के लिए 80GHz रडार तकनीक का उपयोग करता है।
विशेषता
कार्यस्थल पर काम करने की स्थिति
परीक्षण किया गया उपकरण एक परिष्कृत वाष्पीकरणकर्ता है, जो उच्च शुद्धता वाले इथेनॉल, बहु-परत हलचल और 5-6 सेमी फोम प्राप्त करने के लिए माध्यम में पानी की सामग्री को वाष्पित करता है।
टिप्पणियाँः पहले इस्तेमाल किया गया द्रव स्तर यंत्र एक दोहरे फ्लैंज अंतर दबाव द्रव स्तर प्रेषक है और माप प्रभाव संतोषजनक नहीं है।
माप प्रक्रिया
यह माप योजना का एक सुधार है। क्योंकि रिएक्टर का स्थापना पोर्ट सीमित है और स्थापना पोर्ट झुकाव और गैर ऊर्ध्वाधर है,सबसे अच्छा माप परिणाम प्राप्त करने के लिए रडार लेवल गेज को ऊर्ध्वाधर ऊपर स्थापित किया जाना चाहिए।प्रारंभिक स्थापना में, यद्यपि यह विकर्ण रूप से स्थापित किया गया था, 80G एफएम रडार स्तर गेज का अपेक्षाकृत छोटा प्रक्षेपण कोण है, और संकेत हलचल ब्लेड से प्रभावित नहीं होता है।डिबगिंग के बाद, स्तर को मापा जा सकता है।
|
KLD804
|
मध्यमः मजबूत संक्षारक तरल, भाप, फोम माप सीमाः 0.1m~10/20/30/60/100m प्रक्रिया कनेक्शनः फ्लैंज ≥ DN50 प्रक्रिया का तापमानः -40°C-130°C प्रसंस्करण दबावः -0.1~1.0MPa एंटीना का आकारः 76 मिमी लेंस एंटीना एंटीना सामग्रीः पीटीएफई सटीकताः ±1 मिमी सुरक्षा वर्गः IP67 केंद्र आवृत्तिः 80GHz प्रक्षेपण कोणः 2° बिजली की आपूर्तिः दो तार /DC24V चार तार /DC12~24V चार तार /AC220V आवरणः एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील सिग्नल आउटपुटः दो तार /4...20mA/HART प्रोटोकॉल चार तार 4...20mA/ RS485 मॉडबस |
आवरण का आयाम
मिमी में इकाई:
स्थापित करने की विधि
फ्लैंज की स्थापना
जब फ्लैंज स्थापना का प्रयोग किया जाता है, तो उपकरण और टैंक की दीवार के बीच न्यूनतम दूरी 200 मिमी होनी चाहिए।
लिफ्टिंग इंस्टॉलेशन
नोट: कृपया स्थापना के दौरान कंपन, मजबूत विद्युत चुम्बकीय हस्तक्षेप और भार से बचें।
गलत संरेखण विधिः
1ऑन-लाइन कैलिब्रेशनः उत्पादन को रोकने के लिए साइट पर प्रक्रिया उपकरण की आवश्यकता होती है;
2. संदर्भ बिंदु कैलिब्रेशन: पूर्ण पैमाने सेटिंग;
3. ऊपरी कंप्यूटर कैलिब्रेशनः 250Ω प्रतिरोध, हार्ट कनवर्टर, यूएसबी इंटरफ़ेस की आवश्यकता होती है।
माप के परिणाम और विश्लेषण
साइट पर परीक्षण के बाद, 80Ghz आवृत्ति मॉड्यूलेटेड रडार स्तर ट्रांसमीटर DCRD1000B4 को वाष्पीकरण में इथेनॉल समाधान के स्तर मापने के लिए सफलतापूर्वक लागू किया गया था,जो भाप के प्रभाव को दूर करता है, फोम, और माप पर हलचल, और उपयोगकर्ताओं के लिए एक संतोषजनक माप प्रभाव प्राप्त करता है।
Xi'an Kacise Optronics Tech Co., Ltd खुद को एक समाधान प्रदाता और निर्माता मानता है। हम अपने OEM ग्राहकों के लिए अधिकतम लचीलापन और लागत-अनुकूलित प्रस्ताव प्रदान करते हैं।
हम क्या प्रदान कर सकते हैंः
रेंज में अनुकूलित खोल संस्करण/रंग, धागा प्रकार ((जी-थ्रेड/एनपीटी धागा), अनुकूलित सॉफ्टवेयर, प्रिंट, मैनुअल और कैटलॉग शामिल हैं। यदि आप अपने पक्ष में स्थापित करने में रुचि रखते हैं,रडार मॉड्यूल निश्चित रूप से उपलब्ध है.
