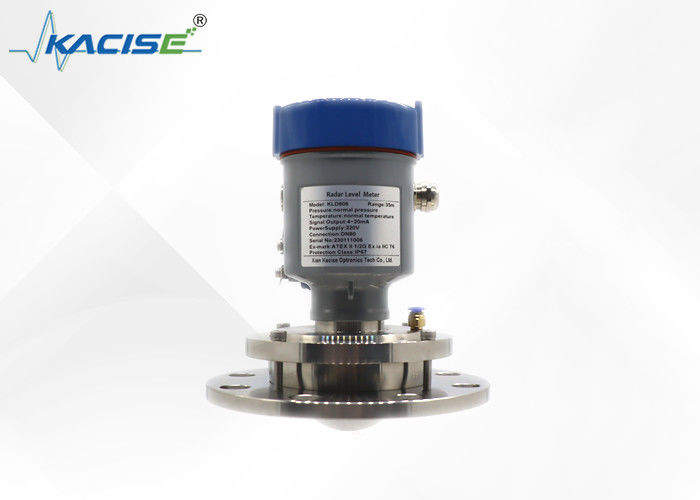

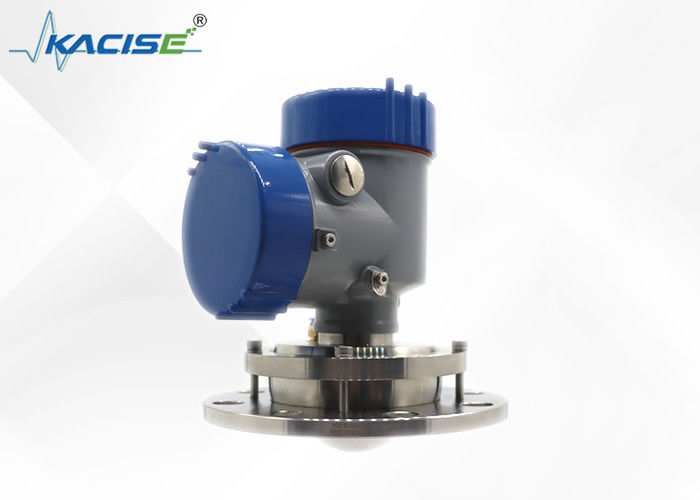

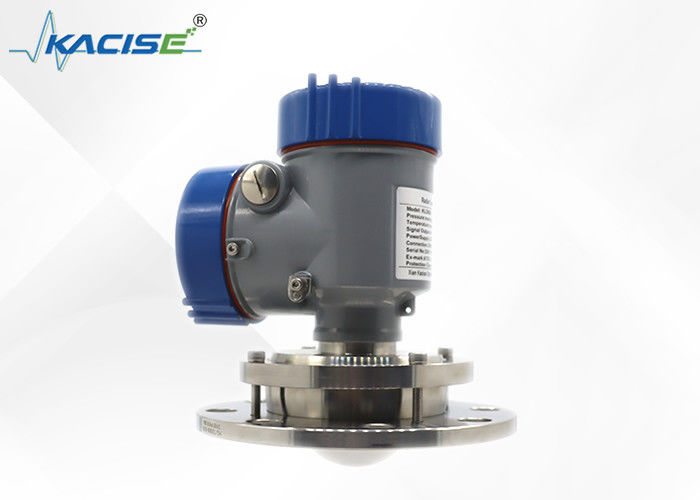

KLD806 80G रडार लेवल गेज 76 मिमी लेंस एंटीना के साथ मजबूत धूल अनुप्रयोग और 80GHz आवृत्ति के लिए

LKD800 श्रृंखला रडार लेवल गेज के चलने के समय को इलेक्ट्रॉनिक घटकों द्वारा लेवल सिग्नल में परिवर्तित किया जा सकता है। एक विशेष समय विस्तार विधि बहुत कम समय में स्थिर और सटीक माप सुनिश्चित कर सकती है। यह बहुत कम ऊर्जा के साथ बेहद छोटे माइक्रोवेव पल्स को संचारित करके एक एंटीना प्रणाली द्वारा प्रसारित और प्राप्त किया जाता है। LKD800 श्रृंखला रडार स्तर गेज काम की स्थिति जटिल होने और झूठी गूँज होने पर भी सामग्री स्तर की प्रतिध्वनि का सटीक विश्लेषण कर सकता है।

ऐन्टेना परावर्तित माइक्रोवेव पल्स प्राप्त करता है और इसे इलेक्ट्रॉनिक सर्किट तक पहुंचाता है, और माइक्रोप्रोसेसर सामग्री की सतह पर माइक्रो पल्स द्वारा उत्पन्न प्रतिध्वनि की पहचान करने के लिए सिग्नल को संसाधित करता है। सही इको सिग्नल की पहचान बुद्धिमान सॉफ्टवेयर द्वारा पूरी की जाती है, और सटीकता मिलीमीटर स्तर तक पहुंच सकती है। भौतिक सतह से दूरी D, पल्स की समय यात्रा T के समानुपाती होती है:
डी=सी×टी/2
जहाँ C प्रकाश की गति है
चूँकि खाली टैंक की दूरी E ज्ञात है, स्तर L है:
एल=ईडी

इसे खाली टैंक की ऊंचाई ई (= शून्य बिंदु), पूर्ण टैंक की ऊंचाई एफ (= पूर्ण पैमाने) और कुछ एप्लिकेशन पैरामीटर इनपुट करके सेट किया जाता है, और एप्लिकेशन पैरामीटर स्वचालित रूप से उपकरण को माप वातावरण में अनुकूलित कर देगा। 4-20mA आउटपुट के अनुरूप।
आवेदन माध्यम:
LKD800 श्रृंखला रडार स्तर गेज तरल, घोल और दानेदार सामग्री के स्तर के गैर-संपर्क निरंतर माप के लिए उपयुक्त है। यह बड़े तापमान और दबाव परिवर्तन और अक्रिय गैस और अस्थिरता की उपस्थिति वाले अवसरों के लिए उपयुक्त है।
यह माइक्रोवेव पल्स की माप पद्धति को अपनाता है, और औद्योगिक आवृत्ति बैंड रेंज में सामान्य रूप से काम कर सकता है। बीम ऊर्जा कम है, और इसे मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना, विभिन्न धातु और गैर-धातु कंटेनरों या पाइपों में स्थापित किया जा सकता है।

• मिलीमीटर तरंग रडार, माप सटीकता ±2 मिमी तक पहुंच सकती है, और न्यूनतम माप अंधा क्षेत्र 0.05 मीटर है।
• छोटे एंटीना का आकार अधिक कामकाजी परिस्थितियों के माप को संतुष्ट करता है।
• समान औद्योगिक और खनन स्थितियों के तहत विभिन्न प्रकार के लेंस एंटेना, छोटे लॉन्च कोण, अधिक केंद्रित ऊर्जा, मजबूत इको सिग्नल और अन्य रडार उत्पादों की तुलना में उच्च विश्वसनीयता।
• इसकी पैठ मजबूत होती है और इसे आसंजन और संक्षेपण के मामले में सामान्य रूप से उपयोग किया जा सकता है।
• गतिशील सिग्नल रेंज बड़ी है, और कम ढांकता हुआ निरंतर मीडिया का माप अधिक स्थिर है।
• एकाधिक माप मोड, तेज़ माप मोड में रडार प्रतिक्रिया
