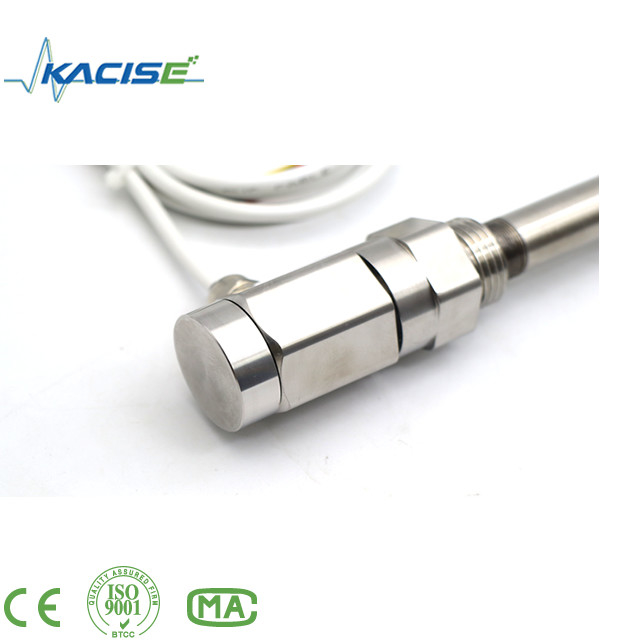

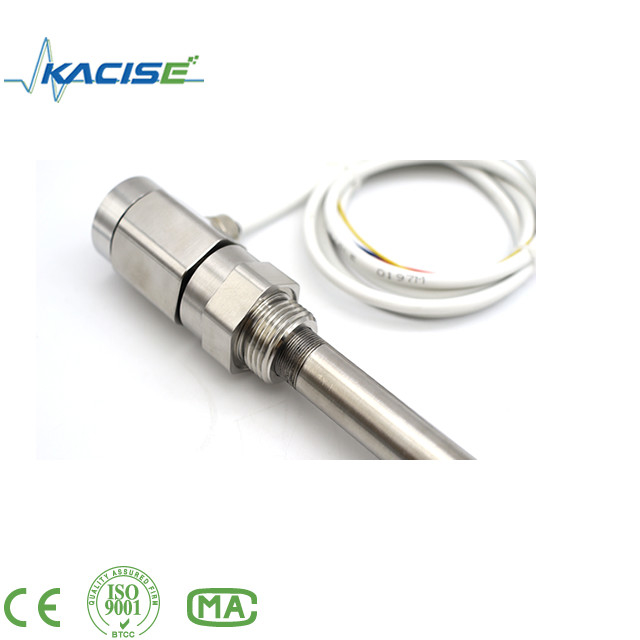

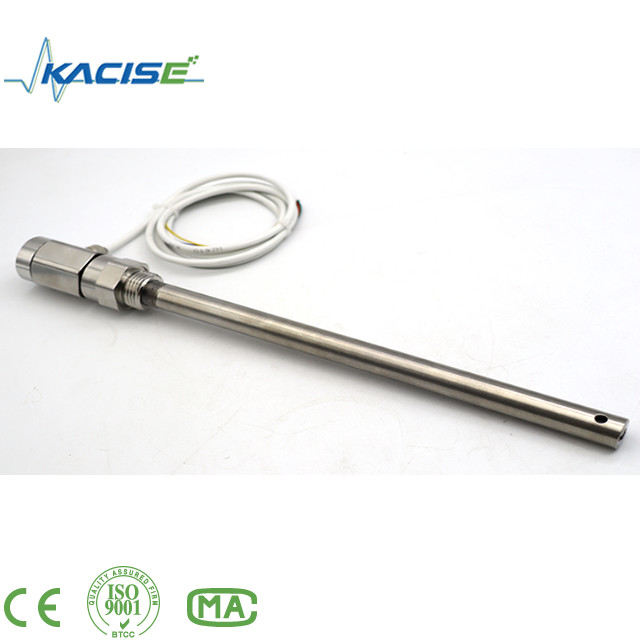

High Temperature Liquid Level Transmitter Water Level Sensor

KSLV605 के क्षमतात्मक स्तर सेंसर

4 संरचना

कैपेसिटिव तरल स्तर सेंसर में विभिन्न अनुप्रयोग अवसरों औरपैरामीटर, लेकिन सामान्य तौर पर इसकी मुख्य संरचना मोटे तौर पर दो भागों में विभाजित किया जा सकता है, अर्थात् सेंसरभाग और ट्रांसमीटर भाग. जैसा कि चित्र से पता चलता हैः

चित्र में एक सेंसर दिखाता है, जो सीधे कंटेनर उपकरण या उपायों में जांच करता हैमीटर ट्यूब के मापने वाले माध्यम में

चित्र में बी और सी तरल स्तर के गैस चरण और तरल चरण कनेक्शन flanges हैंमाप और नियंत्रण यंत्र, जिनका उपयोग उपकरण के फ्लैंग्स को जोड़ने के लिए किया जाता है, औरउपकरण में द्रव और दबाव माप सिलेंडर में खींच लिया जाता है।

चित्र में द्रव स्तर मापने और नियंत्रण उपकरण की माप सिलेंडर दिखाता है,जो सेंसर इलेक्ट्रोड के साथ एक क्षमता बना सकता है।

चित्र में दिखाया गया E सीवेज फ्लैंज है, जो नियमित रूप से तरल स्तर में गंदगी को बाहर निकाल सकता हैबाहर के लिए माप और नियंत्रण उपकरण, तरल के माप ट्यूब के अंदर रखनेस्तर मापने और नियंत्रण उपकरण को साफ करें और सेंसर को गंदगी से चिपके रहने से रोकें।

F चित्र में दिखाया गया ट्रांसमीटर है, जो एक रूपांतरण उपकरण है, जो क्षमता से मानक में परिवर्तित होता है।वर्तमान संकेत, और पूरे तरल स्तर माप और नियंत्रण उपकरण का केंद्रीय हिस्सा है।मुख्य कार्य द्रव स्तर परिवर्तन के कारण उत्पन्न क्षमता परिवर्तन वृद्धि प्राप्त करने के लिए हैसेंसर, और फिर रूपांतरण के बाद, यह 4-20mADC मानक वर्तमान संकेत आउटपुट करता है।सैन्य एकीकृत उपकरणों को अपनाता है, कम बिजली की खपत, उच्च तापमान प्रतिरोध, मजबूतविश्वसनीयता, और आंतरिक सुरक्षा की आवश्यकताओं को पूरा करता है।

नोटः ट्रांसमीटर और माप ट्यूब के बीच एक सील भाग है, जो से बना हैकई सील, जो सुनिश्चित कर सकते हैं कि मापा माध्यम सेंसर के साथ संपर्क में है, लेकिनयह खंड एक महत्वपूर्ण सील भाग है, कृपया नहींदुर्घटनाओं से बचने के लिए निर्माता की सहमति के बिना इसे अलग करना।

5 प्रदर्शन

6 वायरिंग

KSLV606 (डिस्प्ले मॉडल) में दो प्रकार के वायरिंग हैंः एक RS485 है, दूसरा 4-20mA है।

1) RS485

2) 4-20mA

स्थापना के बाद, पहली बार उपयोग करते समय, पहले गैस चरण वाल्व खोलने के लिए सुनिश्चित करें, औरफिर यह सुनिश्चित करने के लिए तरल चरण वाल्व खोलें कि तरल स्तर में भारी उतार-चढ़ाव न हो, जिससेमाप त्रुटियाँ।

इसके अतिरिक्त यह सुनिश्चित किया जाना चाहिए कि कनेक्टिंग केबल के जोड़ अच्छे संपर्क में हों औरलंबे समय तक उपयोग में, नियमित रूप से सीवेज रिसाव पर ध्यान दें, ताकिगंदगी का संचय और उपकरण के प्रदर्शन को प्रभावित करता है।सी-कार्बन तरल, Baohe गर्म पानी के टॉवर, सीवेज पूल और अन्य गंदे मीडिया उदाहरण के रूप में, यह चाहिएसप्ताह में 1 से 2 बार डिस्चार्ज करने की गारंटी दी जानी चाहिए, जबकि क्लीनर माध्यम को 1 से 2 बार डिस्चार्ज किया जाना चाहिए।महीने में दो बार।पानी, संक्षारक माध्यम या गैस के प्रवेश को रोकने के लिए ट्रांसमीटर आवास को कसकर लपेटा जाना चाहिएप्रवेश करने के लिए, और यह बाहरी बल के साथ टकराने के लिए और गैर पेशेवरों द्वारा इसे नष्ट करने के लिए मना किया जाता है।ट्रांसमीटर के लिए तीन सामान्य वायरिंग विधियां हैंः जैसा कि (क) (ख) (ग) में दिखाया गया है





जैसा कि उपरोक्त चित्र में दिखाया गया है, तरल स्तर मापने और नियंत्रण उपकरण के ट्रांसमीटर के लिए तीन वायरिंग विधियां हैं।चित्र (क) सीधे ट्रांसमीटर के वायरिंग आरेख और डिजिटल डिस्प्ले मीटर दिखाता हैचित्र (बी) में ट्रांसमीटर और डीसीएस नियंत्रण प्रणाली का वायरिंग आरेख दिखाया गया है। नियंत्रण प्रणाली 24 वी की आपूर्ति करती है और ट्रांसमीटर से जुड़ी होती है।चित्र (ग) सुरक्षा बाधा द्वारा संचालित ट्रांसमीटर के कनेक्शन आरेख दिखाता हैउपयोक्ता स्थापना के दौरान उपरोक्त तीन वायरिंग विधियों का उल्लेख कर सकते हैं।

शीआन कासीस आईएसओ 9001-2008, जीजेबी 9001बी-2009, सीई, आंतरिक सुरक्षा विस्फोट-सबूत और अलग सुरक्षा विस्फोट-सबूत प्रमाण पत्र आदि के साथ योग्य है।जो यह सुनिश्चित करते हैं कि हमारे उत्पाद अंतरराष्ट्रीय मानकों के अनुरूप हों.

हम 10 वर्षों के लिए दबाव, स्तर और प्रवाह मापने के उपकरणों और संबंधित उत्पादों के निर्माण में विशेषज्ञता प्राप्त है। अनुभवी तकनीकी और प्रबंधन कर्मियों के आधार पर,हमारे सभी कर्मचारियों के प्रयासों के माध्यम से, हम एक पेशेवर माप उपकरण निर्माता और समाधान प्रदाता बन गए हैं। और हम लगातार उत्पाद की गुणवत्ता में सुधार करने की कोशिश कर रहे हैं।

वर्तमान में, काइसे सेंसर पहले ही अमेरिका, स्पेन, ऑस्ट्रेलिया, चिली और 20 अन्य देशों और क्षेत्रों में निर्यात किए जा चुके हैं, और उन्हें कई अनुकूल प्रतिक्रियाएं मिली हैं।हमारे विदेशी वितरक भी बढ़ रहे हैं।हम अपने सिद्धांत के रूप में 'उचित मूल्य, कुशल उत्पादन समय और अच्छी बिक्री के बाद सेवा' को मानते हैं, और आपसी विकास के लिए अधिक ग्राहकों के साथ सहयोग करने की उम्मीद करते हैं।

1प्रश्न: उपयुक्त अल्ट्रासोनिक लेवल सेंसर चुनने के लिए कौन सी जानकारी प्रदान करने की आवश्यकता है?

उत्तर: कृपया हमें प्रदान करेंआवेदन क्षेत्र,आउटपुट,माप सीमा,मध्यम (तरल प्रकार),तापक्रम,स्थापना विधिइन सूचनाओं के आधार पर, हम आपके लिए मॉडल और उद्धरण जल्दी से चुन सकते हैं।

2प्रश्न: हम गुणवत्ता की गारंटी कैसे दे सकते हैं?

उत्तरः हमेशा बड़े पैमाने पर उत्पादन से पहले प्रति उत्पादन नमूना;

शिपमेंट से पहले हमेशा अंतिम निरीक्षण।

प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?

एकः हम एक ISO9001 अनुमोदित निर्माता हैं जो स्तर और नीचे मापने वाले उपकरणों में विशेषज्ञता रखते हैं।

OEM और ODM सेवा उपलब्ध हैं. हमें यात्रा करने के लिए आपका स्वागत है.

4प्रश्न: क्या आपके पास कोई वारंटी है?

एकः हाँ, हमारे पास 12 महीने की वारंटी है।

5प्रश्न: आपकी भुगतान शर्तें क्या हैं?

एकः हम टी/टी, पेपैल और व्यापार आश्वासन का समर्थन करते हैं।

बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।

6प्रश्न: व्यापार आश्वासन भुगतान विधि क्या है?

उत्तर: यह निःशुल्क सेवा है जो आपके आदेशों को भुगतान से लेकर डिलीवरी तक सुरक्षित रख सकती है।

और अब हमारे पास 104 अमरीकी डालर हैं।000आपके आदेशों को सुनिश्चित करने के लिए.00 की सावधानी राशि।

7प्रश्न: आपकी डिलीवरी का आंकड़ा क्या है?

उत्तर: भुगतान प्राप्त होने के लगभग 3-15 कार्य दिवसों के बाद डिलीवरी का समय होता है।

8प्रश्न: आपका MOQ क्या है?

एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।

• आपकी पूछताछ का उत्तर 24 घंटे में दिया जाएगा।
• OEM&ODM, हम आपको डिजाइन करने में मदद कर सकते हैं और आपके अनुरोध को उत्पाद में डाल दिया जाएगा।
• वितरक आपके अद्वितीय डिजाइन उत्पाद और हमारे कुछ सेंसर के लिए पेशकश कर रहे हैं।
• अपने विपणन क्षेत्र, डिजाइन के विचारों और अपनी सभी निजी जानकारी के लिए सुरक्षा।
• आदेश मात्रा के आधार पर छूट दी जाती है।
