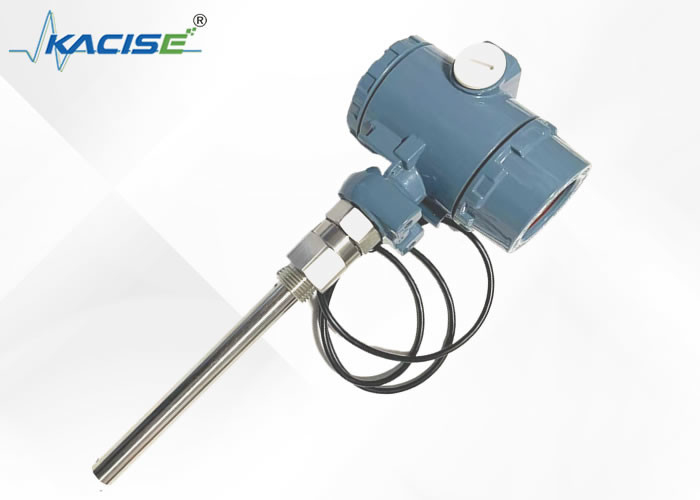

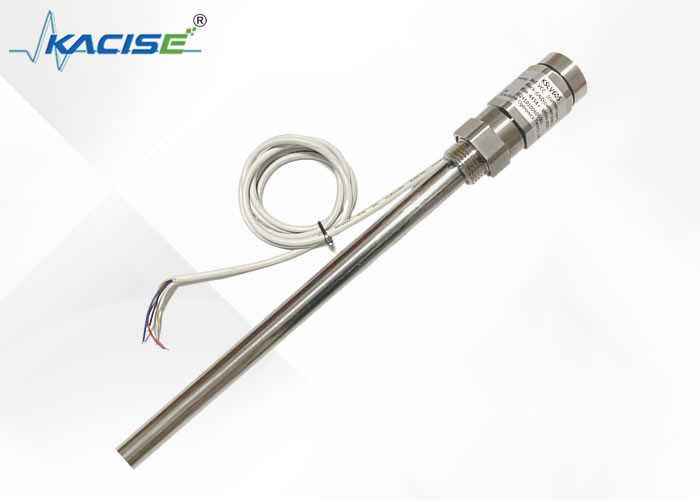

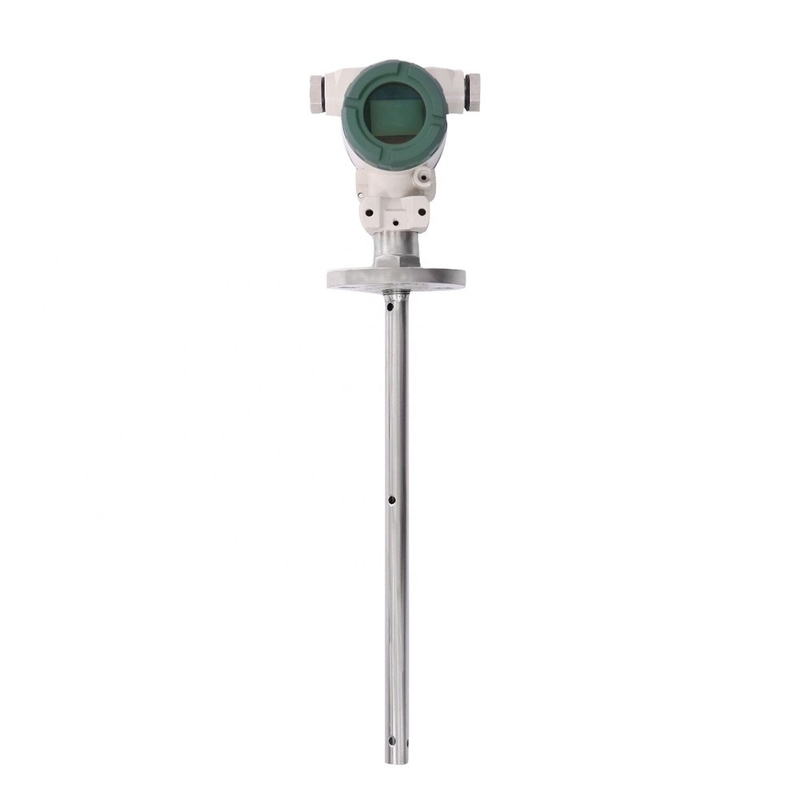

KSLV605 सीरीज तरल टैंक स्तर गेज सेंसर उच्च सटीकता के साथ सुरक्षा रैंक IP67

1 सामान्य विवरण

कैपेसिटिव इंटेलिजेंट लिक्विड लेवल सेंसर एक लिक्विड लेवल (मटेरियल लेवल) ट्रांसमीटर है जिसका उपयोग लिक्विड, ऑयल, सॉलिड, इंटरफेस और माप के लिए किया जा सकता है। इसमें कोई चलती भाग नहीं हैं,विश्वसनीयता में काफी सुधार हुआ है, यह जल वाष्प, धूल या संघनक से प्रभावित नहीं है और स्थिर और विश्वसनीय दीर्घकालिक संचालन, उच्च संवेदनशीलता, अच्छी रैखिकता, उच्च तापमान प्रतिरोध के फायदे हैं,उच्च दबाव प्रतिरोध, आदि बुद्धिमान तरल स्तर मीटर एक दो तार (लूप संचालित) 4 ~ 20mADC माप संकेत, समायोजित करने के लिए आसान, वायरलेस ट्रांसमिशन, 485 ट्रांसमिशन, आदि है, व्यापक रूप से पेट्रोलियम में इस्तेमाल किया जा सकता है,रासायनिक, धातु विज्ञान, विद्युत ऊर्जा, कागज, दवा और अन्य क्षेत्र।

2विशेषता

■मोडबस प्रोटोकॉल को एकीकृत करना आसान है।

■सरल संरचना बिना किसी चल या लोचदार घटकों के, इसलिए इसकी उच्च विश्वसनीयता और न्यूनतम रखरखाव है।मध्यम और छोटे रखरखाव.

■विभिन्न सिग्नल आउटपुट विभिन्न सिस्टम कॉन्फ़िगरेशन के लिए सुविधाजनक हैं।

■उच्च तापमान और उच्च दबाव वाले कंटेनरों के स्तर माप के लिए उपयुक्त है और मापा गया मूल्य मापे जाने वाले तरल के तापमान, विशिष्ट गुरुत्वाकर्षण से प्रभावित नहीं होता है,और कंटेनर का आकार और दबाव.

■यह विशेष रूप से एसिड और क्षार जैसे मजबूत संक्षारक तरल पदार्थों के माप के लिए उपयुक्त है।

■परफेक्ट ओवर करंट, ओवर वोल्टेज और पावर सप्लाई पोलरिटी प्रोटेक्शन।

■वायरलेस लेवल सेंसर में वायरलेस रिमोट ट्रांसमिशन फंक्शन है।

■किसी भी माध्यम को माप सकता है।

3 विनिर्देश

● पता लगाने की सीमाः 0.1-30 मीटर

● क्षमता माप सीमाः 10PF ₹500PF

●सटीकताः 0.1 वर्ग, 0.2 वर्ग, 0.5 वर्ग, 1 वर्ग

●दबाव सीमाः -0.1MPa32MPa

●प्रोब तापमान प्रतिरोधः -50~250°C

● परिवेश का तापमान: -40°C से 85°C

●भंडारण तापमानः -55°C+125°C

●आउटपुट सिग्नलः 4×20mA, 485 संचार, आदि।

● वायरलेस आउटपुट लेवल सेंसर की संचार दूरी 200 मीटर से कम है, और बिजली की आपूर्ति वोल्टेज 3.3-36V (वैकल्पिक बैटरी बिजली की आपूर्ति) है

●पावर सप्लाई वोल्टेजः 536V डीसी

●स्तर सेंसर सामग्रीः 316 स्टेनलेस स्टील, 1Gr18Ni19Ti या PTFE

●दीर्घकालिक स्थिरताः ≤0.1%FS/वर्ष,

●तापमान में उतार-चढ़ावः ≤0.01%FS/°C (०°C से ७०°C के दायरे में)

●विस्फोट प्रतिरोधी ग्रेडः ExibIICT6

●सुरक्षा स्तरः IP67

4 संरचना

कैपेसिटिव तरल स्तर सेंसर में विभिन्न अनुप्रयोग अवसरों और मापदंडों के कारण अलग-अलग संरचनाएं होती हैं, लेकिन सामान्य तौर पर इसकी मुख्य संरचना को मोटे तौर पर दो भागों में विभाजित किया जा सकता है,अर्थात् सेंसर भाग और ट्रांसमीटर भागजैसा कि चित्र में दिखाया गया हैः

चित्र में एक सेंसर दिखाता है, जो सीधे कंटेनर उपकरण या उपायों में जांच करता है

मीटर ट्यूब के मापने वाले माध्यम में

चित्र में B और C द्रव स्तर मापने और नियंत्रण उपकरण के गैस चरण और तरल चरण कनेक्शन फ्लैंग्स हैं, जिनका उपयोग उपकरण फ्लैंग्स को जोड़ने के लिए किया जाता है,और उपकरण में तरल और दबाव माप सिलेंडर के लिए तैयार कर रहे हैं.

चित्र में D द्रव स्तर माप और नियंत्रण उपकरण का माप सिलेंडर दिखाता है, जो सेंसर इलेक्ट्रोड के साथ एक क्षमता बना सकता है।

चित्र में दिखाया गया E सीवेज फ्लैंज है, जो नियमित रूप से तरल स्तर मापने और नियंत्रण उपकरण में बाहर की ओर गंदगी को बाहर निकाल सकता है,द्रव स्तर मापने और नियंत्रण उपकरण के मापने की नली के अंदर साफ रखें, और सेंसर को गंदगी से चिपके रहने से रोकें।

चित्र में दिखाया गया F ट्रांसमीटर है, जो कि क्षमता से मानक धारा संकेत में रूपांतरण उपकरण है,और पूरे तरल स्तर माप और नियंत्रण उपकरण का केंद्रीय हिस्सा हैइसका मुख्य कार्य सेंसर द्वारा भेजे गए तरल स्तर परिवर्तन के कारण होने वाले क्षमता परिवर्तन वृद्धि को प्राप्त करना है, और फिर रूपांतरण के बाद, यह 4-20mADC मानक वर्तमान संकेत आउटपुट करता है।यह ट्रांसमीटर सैन्य एकीकृत उपकरणों को अपनाता है, कम बिजली की खपत, उच्च तापमान प्रतिरोध, मजबूत विश्वसनीयता के साथ, और आंतरिक सुरक्षा की आवश्यकताओं को पूरा करता है।

नोटः ट्रांसमीटर और मापने की ट्यूब के बीच एक सील भाग है, जो कई सील से बना है,जो यह सुनिश्चित कर सकता है कि मापा हुआ माध्यम सेंसर के संपर्क में है लेकिन बाहर नहीं निकलेगायह खंड एक महत्वपूर्ण सीलिंग हिस्सा है, कृपया दुर्घटनाओं से बचने के लिए निर्माता की सहमति के बिना इसे अलग न करें।
