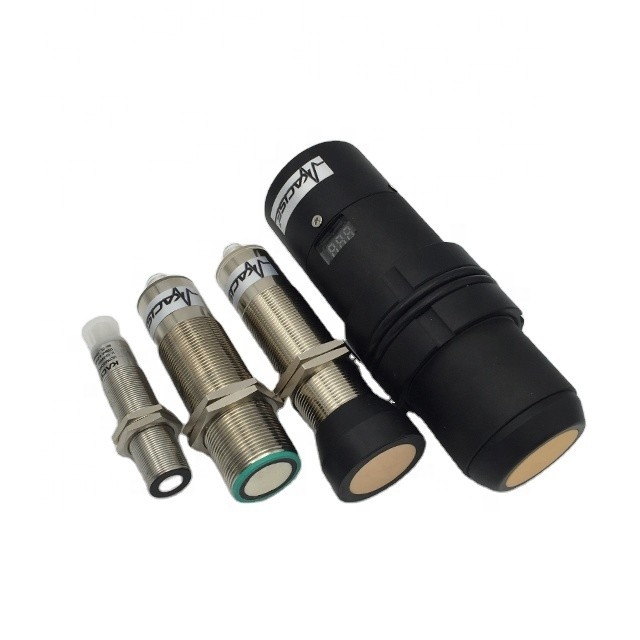

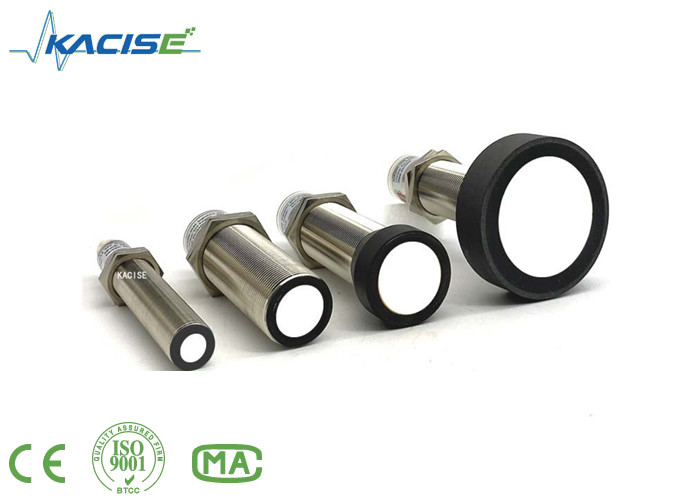

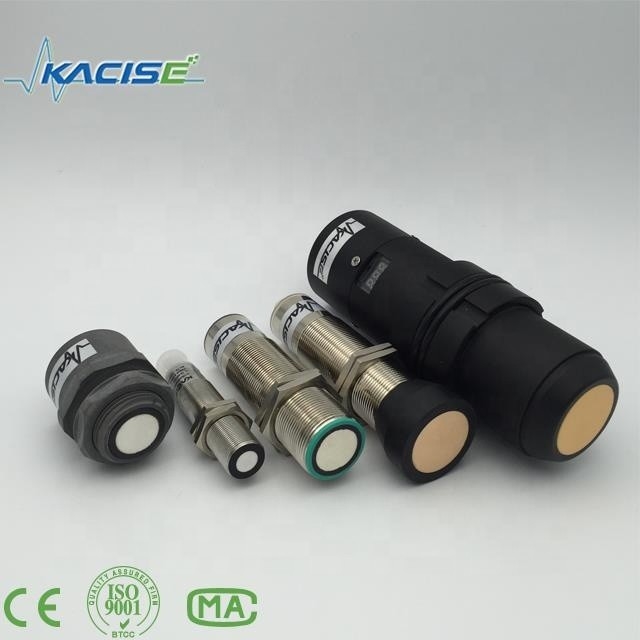

High Sensitivity Ultrasonic Cleaner Transducer 40 - 20mA

उत्पाद का वर्णन

गर्म बिक्री अल्ट्रासोनिक क्लीनर ट्रांसड्यूसर की विशेषताएं

1. इसी तरह के कई प्रकार के उत्पादों के साथ संगत है।

2उच्च संवेदनशीलता

3. रीडिंग 3 मीटर के भीतर हर 33 एमएस ((30 हर्ट्ज) या 10 मीटर के भीतर हर 80 एमएस ((12.5 हर्ट्ज) तक हो सकती है।

4. फ्री रन ऑपरेशन लगातार माप और आउटपुट रेंजर जानकारी कर सकते हैं

5. 9V-28V आपूर्ति बहुत कम औसत वर्तमान उपयोग के साथ

6बहु-प्रकार के आउटपुट प्रकार जैसे एनालॉग (40-20mA, 0/1-5V, 0/1-10V), RS485, कैन बस।

7सेंसर 40 केएचजेड, 112 केएचजेड, 175 केएचजेड, 300 केएचजेड, 1 मेगाहर्ट्ज पर काम करता है

 बाह्य तालमेल

सेंसर को एक वर्ग तरंग वोल्टेज के बाहरी अनुप्रयोग द्वारा सिंक्रनाइज़ किया जा सकता है। सिंक्रनाइज़ेशन इनपुट पर एक सिंक्रनाइज़ेशन पल्स एक माप चक्र शुरू करता है।धड़कन की अवधि 100 μs से अधिक होनी चाहिए. माप चक्र एक सिंक्रनाइज़ेशन पल्स के गिरते किनारे से शुरू होता है। एक कम स्तर > 1 एस या एक खुले सिंक्रनाइज़ेशन इनपुट से सेंसर का सामान्य संचालन होगा।सिंक्रनाइज़ेशन इनपुट पर एक उच्च स्तर सेंसर अक्षम करता हैदो कार्य मोड उपलब्ध हैंः

1. कई सेंसर एक ही सिंक्रनाइज़ेशन सिग्नल द्वारा नियंत्रित किया जा सकता है. सेंसर सिंक्रनाइज़ कर रहे हैं.

2. सिंक्रनाइज़ेशन पल्स को व्यक्तिगत सेंसरों को चक्रबद्ध रूप से भेजा जाता है. सेंसर मल्टीप्लेक्स मोड में काम करते हैं.

आंतरिक तालमेल

आंतरिक तालमेल करने में सक्षम 5 सेंसरों के सिंक्रनाइज़ेशन कनेक्शन एक दूसरे से जुड़े होते हैं। जब बिजली लागू की जाती है, तो ये सेंसर मल्टीप्लेक्स मोड में काम करेंगे।

प्रतिक्रिया देरी संकालित किए जाने वाले सेंसरों की संख्या के अनुसार बढ़ जाती है। TEACH-IN के दौरान समक्रमण नहीं किया जा सकता है और इसके विपरीत।मूल्यांकन सीमाओं को सिखाने के लिए सेंसर एक असिंक्रोनस तरीके से संचालित किया जाना चाहिए.

नोटः

यदि सिंक्रनाइज़ेशन के लिए विकल्प का उपयोग नहीं किया जाता है, तो सिंक्रनाइज़ेशन इनपुट को ग्राउंड (0V) से जोड़ा जाना चाहिए या सेंसर को V1 केबल कनेक्टर (4-पिन) के माध्यम से संचालित किया जाना चाहिए।

मूल्यांकन की सीमाओं का समायोजन

अल्ट्रासोनिक सेंसर में दो शिक्षण योग्य मूल्यांकन सीमाओं के साथ एक एनालॉग आउटपुट है। ये आपूर्ति वोल्टेज - यू_बीया + U_बीTEACH-IN इनपुट पर कम से कम 1 सेकंड के लिए आपूर्ति वोल्टेज लागू किया जाना चाहिए। एलईडी इंगित करता है कि क्या सेंसर ने TEACH-IN प्रक्रिया के दौरान लक्ष्य को पहचाना है।मूल्यांकन की निचली सीमा A1 को - U के साथ पढ़ाया जाता है_बी, A2 + U के साथ_बी.

दो अलग-अलग आउटपुट फ़ंक्शन सेट किए जा सकते हैंः

1. वस्तु से दूरी बढ़ने के साथ एनालॉग मूल्य बढ़ता है (बढ़ते रैंप)

2. वस्तु से दूरी बढ़ने के साथ एनालॉग मूल्य गिरता है (गिरने वाला रैंप)

मूल्यांकन सीमा केवल पहले 5 मिनट के भीतर निर्दिष्ट किया जा सकता है

पावर पर. बाद में मूल्यांकन सीमाओं को संशोधित करने के लिए,

उपयोगकर्ता केवल एक नए पावर ऑन के बाद वांछित मानों को निर्दिष्ट कर सकता है।

टीच-इन बढ़ते रैंप (A2 > A1)

- निचली मूल्यांकन सीमा पर स्थिति वस्तु

- टीच-इन निम्न सीमा A1 के साथ - U_बी

- मूल्यांकन की ऊपरी सीमा पर स्थिति वस्तु

- टीच-इन ऊपरी सीमा A2 + U के साथ_बी

TEACH-IN गिरने वाला रैंप (A1 > A2):

- निचली मूल्यांकन सीमा पर स्थिति वस्तु

- टीच-इन निम्न सीमा A2 + U के साथ_बी

- मूल्यांकन की ऊपरी सीमा पर स्थिति वस्तु

- टीच-इन ऊपरी सीमा A1 के साथ - U_बी

डिफ़ॉल्ट सेटिंग

A1: अनुपयोगी क्षेत्र

A2: नाममात्र संवेदन सीमा

संचालन मोडः बढ़ते रैंप

2020 के नए डिजाइन किए गए अल्ट्रासोनिक ट्रांसड्यूसर 40khz जनरेटर के ध्वनि शंकु विशेषताओं को समायोजित करनाः

अल्ट्रासोनिक सेंसर ध्वनि शंकु के दो अलग-अलग आकारों को सक्षम करता है, एक चौड़ा कोण ध्वनि शंकु और एक छोटा कोण ध्वनि शंकु।

1. छोटे कोण ध्वनि शंकु

- बिजली की आपूर्ति बंद करो

- टीच-इनपुट तार को -यूबी से जोड़ें

- बिजली की आपूर्ति पर स्विच

- लाल एलईडी अगले से पहले एक विराम के साथ एक बार चमकता है।

- पीला एलईडीः स्थायी रूप से चालूः सेंसर रेंज के भीतर किसी वस्तु या परेशान करने वाली वस्तु की उपस्थिति को इंगित करता है

- टीच-इनपुट तार को -यूबी से डिस्कनेक्ट करें और परिवर्तन सहेजा जाता है

2. चौड़ा कोण ध्वनि शंकु

- बिजली की आपूर्ति बंद करो

- टीच-इनपुट तार को + यूबी से कनेक्ट करें

- बिजली की आपूर्ति पर स्विच

- लाल एलईडी अगले से पहले एक लंबे ठहराव के साथ डबल-ब्लिच करता है।

- पीला एलईडीः स्थायी रूप से चालूः सेंसर रेंज के भीतर किसी वस्तु या परेशान करने वाली वस्तु को इंगित करता है

- टीच-इनपुट तार को + यूबी से डिस्कनेक्ट करें और परिवर्तन सहेजा जाता है

स्थापना की शर्तें

यदि सेंसर को पर्यावरण तापमान 0°C से नीचे गिरने पर स्थापित किया जाता है, तो यह सुरक्षा उपायों पर अच्छी तरह से काम करना चाहिए।यह आवास धागे के बीच में तय किया जाना है.

पैकेज और सामान की जानकारी

2 यूनिट बॉक्स में हैं और सभी बॉक्स मानक पैकेज या ग्राहकों के अनुरोध उपलब्ध में पैक किए जाते हैं। अल्ट्रासोनिक के प्रत्येक शरीर को फोम द्वारा संरक्षित किया जाता है।

सहायक उपकरण इस प्रकार हैं:

a, 2 मीटर की लंबाई का केबल

b, सेंसर को तय करने के लिए 2 नट्स
