उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
GXPS140

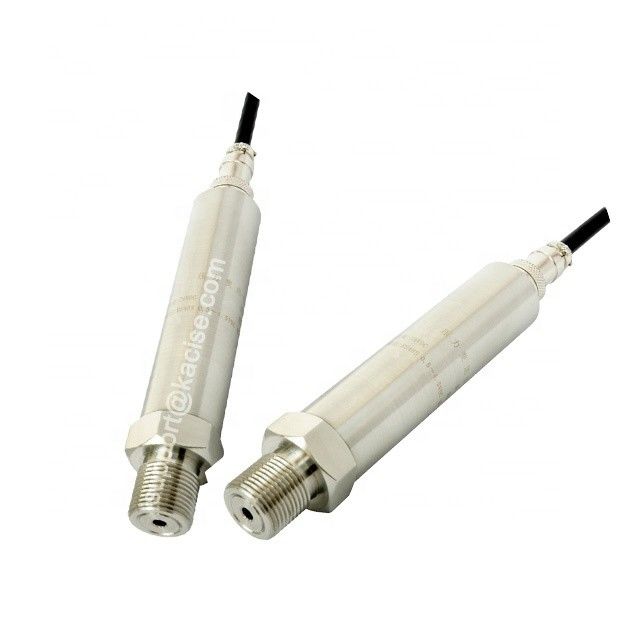

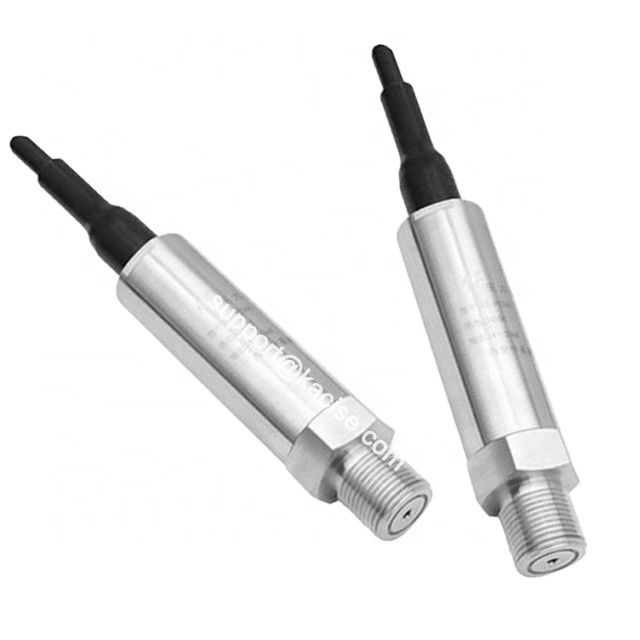

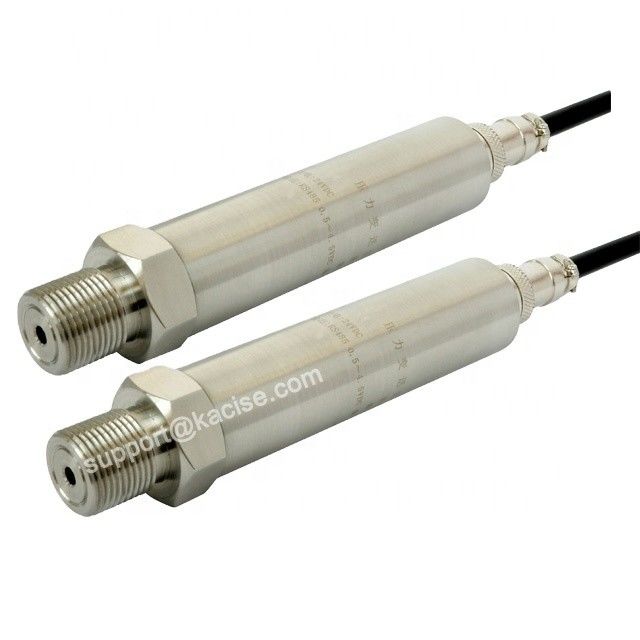

GXPS140 उत्कृष्ट दीर्घकालिक स्थिरता सूक्ष्म संरचना दबाव ट्रांसड्यूसर
1. पैरामीटर
| विशेष विवरण | जीएक्सपीएस140 | |||||
|---|---|---|---|---|---|---|
| मापन माध्यम | सिलिकॉन, स्टेनलेस स्टील, कांच, इन्सुलेशन चिपकने वाला या गैसों के साथ गैर-संक्षारक तरल पदार्थ | |||||
| सीमाओं | 0~1kpa……60mpa | |||||
| शुद्धता | ±0.1%एफएस | ±0.2%एफएस, | ±0.5%एफएस(सामान्य) | |||
| दबाव अधिभार | ≥150%एफएस | |||||
| इनपुट/आउटपुट प्रतिबाधा | 1kΩ~6kΩ | |||||
| स्थिरता | 0.2%एफएस/वर्ष (सामान्य) | |||||
| फुल स्केल-आउटपुट | 80mvdc±10mvdc | |||||
| शून्य बिंदु आउटपुट | ≤±2mvdc | |||||
| बिजली की आपूर्ति | 1.5madc,5madc या 9VDC | |||||
| ई-कनेक्शन | ताला संरचना और अन्य | |||||
| तापमान गुणांक | ±0.03%एफएस/डिग्री सेल्सियस (सामान्य) | |||||
| मुआवजा तापमान रेंज | 0~60°C | -25~50°C | 25~125°C | 25~175°C | ||
| तापमान रेंज आपरेट करना | -40°C~200°C | |||||
| प्रक्रिया कनेक्शन | गैस नोजल और अन्य | |||||
| आवास सामग्री | 1Cr18Ni9Ti | |||||
2. विशेषता
3. रूपरेखा
वायु गतिकी अनुसंधान
इंजन प्रयोग
पवन सुरंग प्रयोग
द्रव यांत्रिकी
GXPS140 माइक्रो प्रेशर ट्रांसड्यूसर पीज़ोरेसिस-संवेदनशील तत्व को एकीकृत करने के लिए माइक्रोमशीनिंग तकनीक का उपयोग करता है, और नाजुक माइक्रो पैकेज को नियोजित करता है। ट्रांसड्यूसर का व्यास Φ3mm से Φ12mm है, लंबाई 25mm से अधिक नहीं है। आकार और आयाम को ग्राहक की विशेष आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया जा सकता है। श्रेष्ठताएँ हैं: सूक्ष्म आकार, उच्च आउटपुट, उच्च तापमान, उत्कृष्ट गतिशील और स्थिर चरित्र, विश्वसनीय स्थिरता। अनुप्रयोग क्षेत्र: वायु गतिशीलता अनुसंधान, विमान और इंजन प्रयोग, पवन सुरंग प्रयोग, द्रव यांत्रिकी और हाइड्रोलिक प्रयोग, हाइड्रोटरबाइन और पानी के नीचे आयुध प्रयोग, बायोमेडिकल अनुप्रयोग, रासायनिक और परमाणु विस्फोट शॉक वेव इत्यादि।
4. कनेक्शन
| संबंध | तार का रंग |
|---|---|
| पावर+ | लाल |
| शक्ति-1 | पीला |
| शक्ति-2 | सफ़ेद |
| सिग्नल+ | नीला |
| संकेत- | हरा |
5. आकार
6. मार्गदर्शन
| जीएक्सपीएस140 | सूक्ष्म दबाव ट्रांसड्यूसर | ||||||
| श्रेणी | [एक्स~एक्स] केपीए/एमपीए | ||||||
| अनुक्रमणिका | दबाव का प्रकार | ||||||
| जी | गेज | ||||||
| ए | निरपेक्ष | ||||||
| अनुक्रमणिका | शुद्धता | ||||||
| ए | ±0.1%एफएस | ||||||
| बी | ±0.2%एफएस | ||||||
| सी | ±0.5%एफएस | ||||||
| अनुक्रमणिका | मुआवजा तापमान रेंज | ||||||
| टी1 | (0°C~70°C) सामान्य तापमान। | ||||||
| टी2 | (25°C~150°C)मध्यम | ||||||
| टी3 | (25°C~175°C)उच्च | ||||||
| अनुक्रमणिका | प्रक्रिया कनेक्शन | ||||||
| पी 6 | गैस नोजल | ||||||
| पीजेड | स्वनिर्धारित | ||||||
| अनुक्रमणिका | ई-कनेक्शन | ||||||
| सी 4 | ताला संरचना | ||||||
| सीजेड | स्वनिर्धारित | ||||||
| जीएक्सपीएस140 | [0~2]एमपीए | जी | बी | टी1 | पीजेड | सी 4 | ठेठ |
