उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
GXPS140
वीडियो
वीडियो

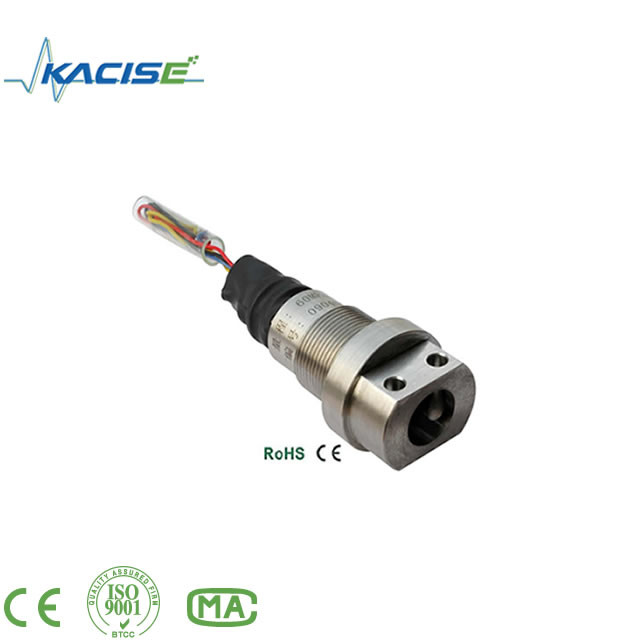

हल्का वजन व्यापक माप सीमा माइक्रो दबाव ट्रांसड्यूसर
1. पैरामीटर
|
विनिर्देश |
GXPS140 |
|||||
|
माप का माध्यम |
सिलिकॉन, स्टेनलेस स्टील, कांच, इन्सुलेशन चिपकने वाला या गैसों के साथ गैर संक्षारक तरल पदार्थ |
|||||
|
सीमाएँ |
0~1kpa......60mpa |
|||||
|
सटीकता |
±0.1% एफएस |
±0.2% एफएस, |
±0.5% FS (सामान्य) |
|||
|
दबाव अधिभार |
≥ 150% एफएस |
|||||
|
इनपुट/आउटपुट प्रतिबाधा |
1kΩ~6kΩ |
|||||
|
स्थिरता |
0.2% एफएस/वर्ष (सामान्य) |
|||||
|
पूर्ण पैमाने पर आउटपुट |
80mvdc±10mvdc |
|||||
|
शून्य बिंदु आउटपुट |
≤±2mvdc |
|||||
|
विद्युत आपूर्ति |
1.5madc,5madc या 9VDC |
|||||
|
ई-कनेक्शन |
ताला संरचना और अन्य |
|||||
|
तापमान गुणांक |
±0.03%FS/°C (सामान्य) |
|||||
|
क्षतिपूर्ति तापमान सीमा |
0~60°C |
-25~50°C |
25~125°C |
25~175°C |
||
|
परिचालन तापमान सीमा |
-40°C~200°C |
|||||
|
प्रक्रिया कनेक्शन |
गैस नोजल और अन्य |
|||||
|
आवास सामग्री |
1Cr18Ni9Ti |
|||||
2विशेषता
3. रूपरेखा
वायु गतिशीलता अनुसंधान
इंजन प्रयोग
पवन सुरंग प्रयोग
द्रव यांत्रिकी
जीएक्सपीएस140 माइक्रो प्रेशर ट्रांसड्यूसर पिज़ोरेसिस-संवेदनशील तत्व को एकीकृत करने के लिए माइक्रो मशीनिंग तकनीक का उपयोग करता है, और नाजुक माइक्रो पैकेज का उपयोग करता है। ट्रांसड्यूसर का व्यास Φ3 मिमी से Φ12 मिमी है,लंबाई 25 मिमी से अधिक नहीं हैआकार और आयाम को ग्राहक की विशेष आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया जा सकता है। श्रेष्ठताएं हैंः सूक्ष्म आकार, उच्च उत्पादन, उच्च तापमान, उत्कृष्ट गतिशील और स्थैतिक चरित्र, विश्वसनीय स्थिरता।आवेदन क्षेत्र: वायु गतिशीलता अनुसंधान, विमान और इंजन प्रयोग, पवन सुरंग प्रयोग, द्रव यांत्रिकी और हाइड्रोलिक प्रयोग, हाइड्रोटर्बाइन और पानी के नीचे गोला-बारूद प्रयोग, जैव चिकित्सा अनुप्रयोग,रासायनिक और परमाणु उत्खनन शॉक वेव आदि.
4कनेक्शन
|
संबंध |
तार का रंग |
|
शक्ति+ |
लाल |
|
शक्ति1 |
पीला |
|
शक्ति2 |
सफेद |
|
सिग्नल+ |
नीला |
|
सिग्नल |
हरी |
6मार्गदर्शक
|
GXPS140 |
माइक्रो प्रेशर ट्रांसड्यूसर |
||||||
|
|
रेंज |
[X~X] KPa/Mpa |
|||||
|
|
सूचकांक |
दबाव का प्रकार |
|||||
|
जी |
गज |
||||||
|
ए |
पूर्ण |
||||||
|
|
सूचकांक |
सटीकता |
|||||
|
ए |
±0.1% एफएस |
||||||
|
बी |
±0.2% एफएस |
||||||
|
सी |
±0.5% एफएस |
||||||
|
|
सूचकांक |
क्षतिपूर्ति तापमान सीमा |
|||||
|
टी1 |
(0°C~70°C) सामान्य तापमान. |
||||||
|
टी2 |
(25°C~150°C) मध्यम |
||||||
|
टी3 |
(25°C~175°C) उच्च |
||||||
|
|
सूचकांक |
प्रक्रिया कनेक्शन |
|||||
|
पी6 |
गैस नोजल |
||||||
|
PZ |
अनुकूलित |
||||||
|
|
सूचकांक |
ई-कनेक्शन |
|||||
|
C4 |
ताला संरचना |
||||||
|
CZ |
अनुकूलित |
||||||
|
GXPS140 |
[0~2]MPa |
जी |
बी |
टी1 |
PZ |
C4 |
विशिष्ट |
