Place of Origin:
CHINA
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
GXSENSORS
वीडियो
वीडियो
परिचय

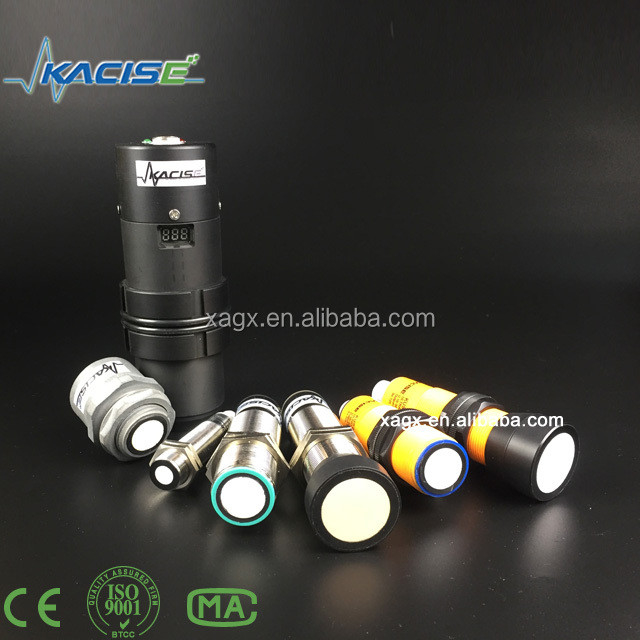

जीएक्सयूएस श्रृंखला के अल्ट्रासोनिक सेंसर औद्योगिक स्वचालन में विभिन्न अनुप्रयोग परिदृश्यों को कवर करते हैं। चाहे वह सामग्री हैंडलिंग, मोबाइल उपकरण, खाद्य और पेय,गेट और दरवाजे पर भरने के स्तर को मापने या पता लगाने के कार्यवे विभिन्न अनुप्रयोगों की आवश्यकताओं के लिए समाधान प्रदान करते हैं।
डिजिटल स्विचिंग आउटपुट या एनालॉग 4-20 एमए इंटरफेस वाले सेंसर आम हैं।अधिकांश सेंसर एक इंटरफ़ेस के माध्यम से सिखाया या पैरामीटर किया जा सकता है और इसलिए संबंधित आवेदन के लिए अनुकूलित किया जा सकता है.
विशेषताएं
उच्च संकल्प
लघु प्रतिक्रिया समय
छोटा अंधा क्षेत्र
विभिन्न उपलब्ध आउटपुटः स्विच, एनालॉग या RS232/485 आउटपुट
विनिर्देश
GXUS-M18
GXUS-M30
|
सेंसर रेंज |
70... 1000 मिमी; 120... 2000 मिमी; 200... 3000 मिमी |
|
मानक लक्ष्य प्लेट |
100 मिमी x 100 मिमी |
|
ट्रांसड्यूसर आवृत्ति |
लगभग.255 kHz |
|
प्रतिक्रिया में देरी |
लगभग 125 एमएस |
|
एलईडी नीला |
पावर ऑन |
|
एलईडी पीला |
ठोस: मूल्यांकन श्रेणी में वस्तु |
|
झिलमिलाहटः प्रोग्राम फ़ंक्शन, वस्तु का पता लगाया गया |
|
|
एलईडी लाल |
ठोसः त्रुटि |
|
झिलमिलाहटः प्रोग्राम फ़ंक्शन, कोई ऑब्जेक्ट नहीं मिला |
|
ऑपरेटिंग वोल्टेज Uबी |
10... 30 वी डीसी, लहर 10% एसएस |
|
निर्बाध भार पर आपूर्ति करंट I0 |
≤45 एमए |
|
आउटपुट प्रकार |
1 एनालॉग आउटपुट 0-10V या 4...20mA |
|
संकल्प |
0.11 मिमी अधिकतम सेंसर रेंज पर |
|
विशेषता वक्र का विचलन |
±पूर्ण पैमाने के मूल्य का 1 प्रतिशत |
|
पुनरावृत्ति सटीकता |
±0.1 पूर्ण पैमाने के मूल्य का % |
|
भार प्रतिबाधा |
> 1kOhm |
|
तापमान का प्रभाव |
±1.5 % पूर्ण पैमाने के मूल्य का |
|
परिवेश का तापमान |
-25... 70 °C (-13... 158 °F) |
|
भंडारण तापमान |
-40... 85 °C (-40... 185 °F) |
|
कनेक्शन प्रकार |
डिवाइस कनेक्टर M12 x 1, 4-पिन |
|
सुरक्षा का स्तर |
IP65 (IP66 चयन योग्य) |
|
सामग्री |
आवासः निकेल लेपित पीतल या स्टेनलेस स्टील या प्लास्टिक |
|
ट्रांसड्यूसर: इपॉक्सी राल/खाली ग्लास गोला मिश्रण; पॉलीयूरेथेन फोम |
मूल्यांकन की सीमाओं का समायोजन
अल्ट्रासोनिक सेंसर में दो शिक्षण योग्य मूल्यांकन सीमाओं के साथ एक एनालॉग आउटपुट होता है। इन्हें TEACH-IN इनपुट पर आपूर्ति वोल्टेज -UB या +UB लागू करके सेट किया जाता है।कम से कम 1 सेकंड के लिए TEACH-IN इनपुट पर आपूर्ति वोल्टेज लागू किया जाना चाहिएएलईडी से पता चलता है कि क्या सेंसर ने टीईएच-इन प्रक्रिया के दौरान लक्ष्य को पहचाना है। निचली मूल्यांकन सीमा ए 1 को -यूबी, ए 2 को +यूबी के साथ पढ़ाया जाता है।
दो अलग-अलग आउटपुट फ़ंक्शन सेट किए जा सकते हैंः
1. वस्तु से दूरी बढ़ने के साथ एनालॉग मूल्य बढ़ता है (बढ़ते रैंप)
2. वस्तु से दूरी बढ़ने के साथ एनालॉग मूल्य गिरता है (गिरने वाला रैंप)
मूल्यांकन सीमा केवल पहले 5 मिनट के भीतर निर्दिष्ट किया जा सकता हैपावर ऑन.
बाद में मूल्यांकन सीमाओं को संशोधित करने के लिए,उपयोगकर्ता केवल एक नए पावर ऑन के बाद वांछित मानों को निर्दिष्ट कर सकता है।
टीच-इन बढ़ते रैंप (A2 > A1)
-निचली मूल्यांकन सीमा पर स्थिति वस्तु
- टीच-इन निम्न सीमा A1 के साथ - UB
- मूल्यांकन की ऊपरी सीमा पर स्थिति वस्तु
- टीच-इन ऊपरी सीमा A2 के साथ + UB
TEACH-IN गिरने वाला रैंप (A1 > A2):
-निचली मूल्यांकन सीमा पर स्थिति वस्तु
- टीच-इन निम्न सीमा A2 + UB के साथ
- मूल्यांकन की ऊपरी सीमा पर स्थिति वस्तु
- टीच-इन ऊपरी सीमा A1 के साथ - UB
डिफ़ॉल्ट सेटिंग
A1: अनुपयोगी क्षेत्र
A2: नाममात्र संवेदन सीमा
संचालन मोडः बढ़ते रैंप
एलईडी डिस्प्ले
|
ऑपरेटिंग मोड पर निर्भर प्रदर्शन |
लाल एलईडी |
पीला एलईडी |
|
टीईएच-आईएन मूल्यांकन सीमा वस्तु का पता लगाया गया कोई वस्तु का पता नहीं चला वस्तु अनिश्चित (TEACH-IN अमान्य) |
बंद करना चमक पर |
चमक बंद करना बंद करना |
|
सामान्य मोड (मूल्यांकन सीमा) |
बंद करना |
पर |
|
दोष |
पर |
पिछली अवस्था |
GXUS-M56
|
दूरी सीमा |
50...500 मिमी;100...1000 मिमी;200...3000 मिमी;300...5000 मिमी; 500...6000 मिमी |
|
संकल्प |
3 मिमी या 0.1%(जो बड़ा है) |
|
प्रतिक्रिया समय |
< 200ms |
|
प्रदर्शन |
एलईडी |
|
उत्सर्जन कोण |
20° |
|
एनालॉग आउटपुट |
4~20mA/500Ω लोड |
|
एसजादूगर का उत्पादन |
रिले डीसी 30V/ 5A, पीएनपी/एनपीएन(वैकल्पिक) |
|
RS232/485 |
MODBUS प्रोटोकॉल या अनुकूलित प्रोटोकॉल (वैकल्पिक)) |
|
विद्युत आपूर्ति |
मानक 24 वीडीसी(±१५%) |
|
परिवेश का तापमान |
-20~+60°C |
|
सुरक्षा वर्ग |
IP65 (IP66 चयन योग्य है) |
|
स्थापना |
M56*2 |
संबंधित अल्ट्रासोनिक सेंसर

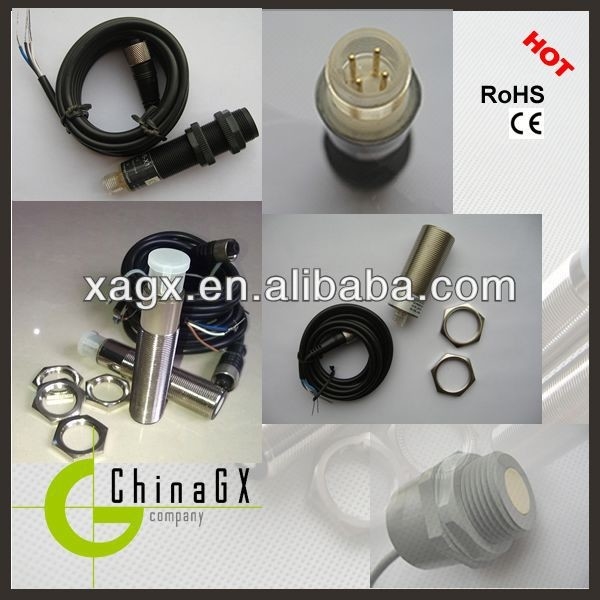

पैकेज और सामान की जानकारी
2 यूनिट बॉक्स में हैं और सभी बॉक्स मानक पैकेज या ग्राहकों के अनुरोध उपलब्ध में पैक किए जाते हैं। अल्ट्रासोनिक के प्रत्येक शरीर को फोम द्वारा संरक्षित किया जाता है।
सहायक उपकरण इस प्रकार हैं:
a, 2 मीटर की लंबाई का केबल
b, सेंसर को तय करने के लिए 2 नट्स
ऑर्डर करने की जानकारी
पेशेवर निर्माता
