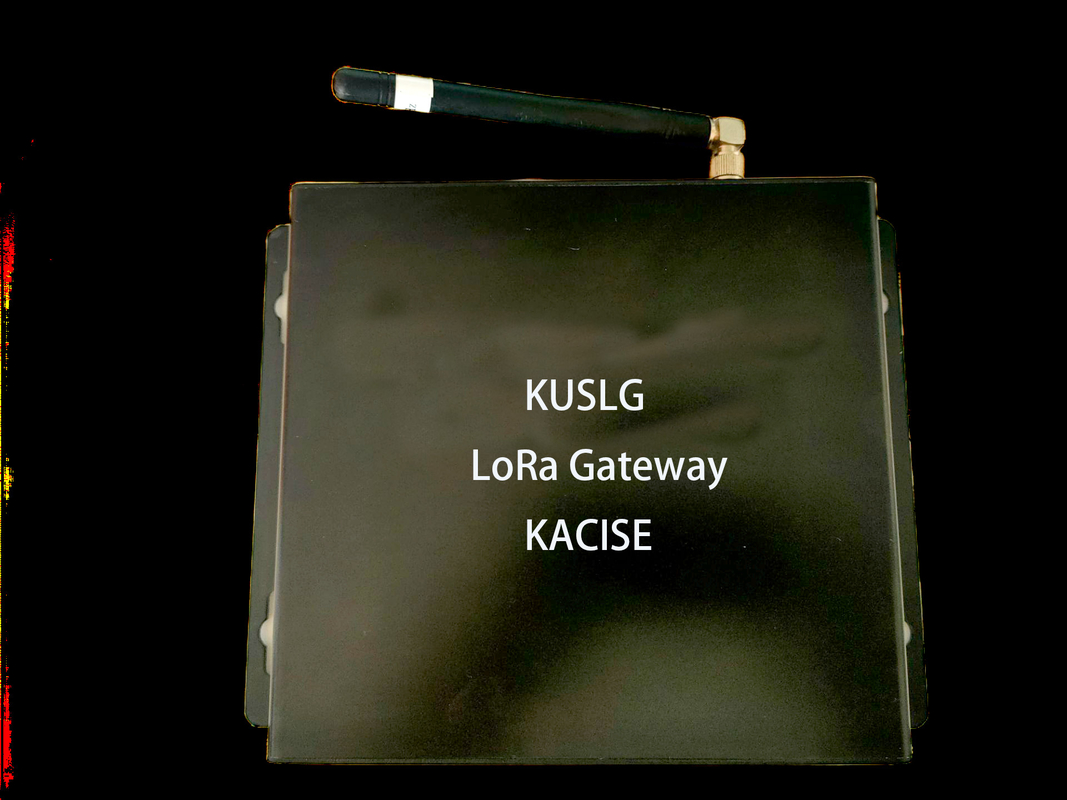

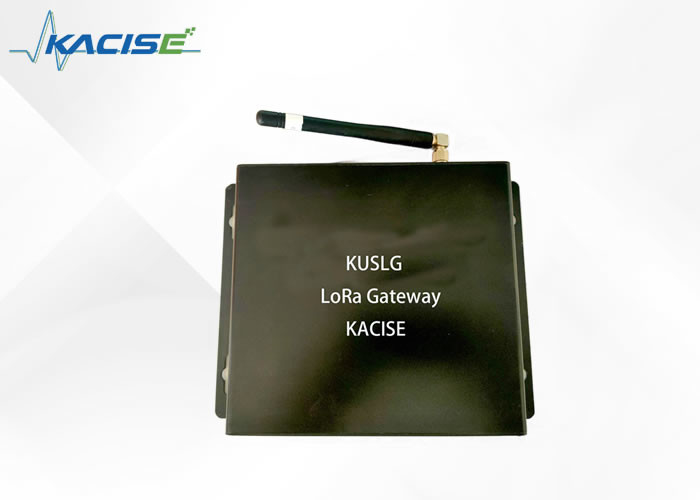

लोरा गेटवे एडीआर उच्च दर कम ऊर्जा खपत आपूर्ति वोल्टेज 12 वी ईएसडी 8000 वी का समर्थन करता है
1.परिचय
लोरा एक वायरलेस स्प्रेड स्पेक्ट्रम संचार तकनीक है, और लोरावन एक लोरा-आधारित संचार प्रोटोकॉल है।
जैसा कि ऊपर चित्र में दिखाया गया है, LoRaWAN नोड, गेटवे और सर्वर को परिभाषित करता है, कुल 3 इकाइयाँ, एक ही समय में, संस्थाओं के बीच संचार इंटरफ़ेस को परिभाषित करती हैं, और वैश्विक निर्माताओं के उत्पादों के "इंटरकनेक्शन" को सुनिश्चित करने के लिए, LoRaWAN प्रोटोकॉल (वर्तमान में, नवीनतम संस्करण V1.0.2 है) और विभिन्न देशों (क्षेत्रों) के आवृत्ति बैंड का खुलासा किया गया है।
लोरावन अपने "मानक, खुले, मुफ़्त और सुरक्षित" के साथ इंटरनेट ऑफ थिंग्स के लिए उद्योग मानकों में से एक बन गया है, और ऐसा माना जाता है कि यह 30 साल पहले आईपी प्रोटोकॉल जितना ही सफल होगा।
2.विशेषता
3.तकनीकी विशिष्टताएँ
| पैरामीटर आइटम |
परीक्षा स्थितियाँ |
न्यूनतम | ठेठ | अधिकतम | इकाई | |
| कुल मिलाकर विद्युत पैरामीटर | वोल्टेज आपूर्ति | 9 | 12 | 24 | वी | |
| ऑपरेटिंग वोल्टेज | एआरएम+एसएक्स1302 | 4.75 | 5 | 5.25 | वी | |
| परिचालन धारा | 450 | 562 | 900 | एमए | ||
| मॉड्यूल इंटरफ़ेस की विद्युत विशेषताएँ |
ईथरनेट रफ़्तार |
10एम | 100 मीटर | बीपी | ||
|
एकांत वोल्टेज ताकत |
रिसाव वर्तमान<5mA, तापमान <95% |
2.5K | ग्राम रक्षा समिति | |||
| लोरा आरएफ पैरामीटर | आवृति सीमा | 490 / 868 / 915 | मेगाहर्टज | |||
| आरएफ शक्ति संचारित करता है | 6 | 17 | 27 | डी बी एम | ||
| मॉडुलन | स्प्रेड स्पेक्ट्रम मॉड्यूलेशन | |||||
|
उत्सर्जन आवृत्ति बनाम तापमान |
-40 से +85°C | ±3 | पीपीएम | |||
|
शक्ति संचारित बनाम तापमान |
±3 | डीबी | ||||
| अधिकतम परिचालन स्थितियाँ |
ऑपरेटिंग तापमान |
-10 | +60 | ℃ | ||
| ईएसडी | 8000 | वी | ||||
| बेस स्टेशन चेसिस का आकार (एंटीना को छोड़कर) | 155*151*38 | मिमी | ||||
4.बिजली की आपूर्ति और स्थापना
जैसा कि नीचे दिए गए चित्र में दिखाया गया है, "गेटवे" को पावर देने और "राउटर" के माध्यम से इंटरनेट/इंट्रानेट से कनेक्ट करने के लिए "12V पावर एडाप्टर" (गेटवे एक्सेसरी) का उपयोग करें।
5.DIMENSIONS
6.दर और आवृत्ति
6.1 दर संवेदनशीलता दूरी
जैसा कि नीचे दी गई तालिका में दिखाया गया है, बेस स्टेशन 6 संचार दरों का समर्थन करता है। दर जितनी अधिक होगी, प्रभावी संचार दूरी उतनी ही करीब होगी, और दर जितनी कम होगी, प्रभावी संचार दूरी उतनी ही लंबी होगी।
| एस एफ | डेटा दर (बीपीएस) | संवेदनशीलता (डीबीएम) | रेंज (किमी) | 10 बाइट्स पेलोड टाइम ऑन एयर (एमएस) |
| 7 | 5469 | -130.0 | 2 | 65 |
| 8 | 3125 | -132.5 | 4 | 100 |
| 9 | 1758 | -135.0 | 6 | 200 |
| 10 | 977 | -137.5 | 8 | 370 |
| 11 | 537 | -140.0 | 11 | 740 |
| 12 | 293 | -142.5 | 14 | 1400 |
उपयोग को सरल बनाने के लिए, संचार दर को सर्वर द्वारा गतिशील रूप से निर्धारित किया जाता है, और इसके नियम हैं: नोड बेस स्टेशन के करीब है और सिग्नल अच्छा है, उच्च दर को अपनाया जाता है, और नोड बेस स्टेशन से दूर है और सिग्नल कमजोर है, कम दर का उपयोग किया जाता है। इसे एडीआर (एडेप्टिव डेटा) कहा जाता है
दर) प्रौद्योगिकी।
6.2 लोरा सिग्नल संकेतक
फ़ील्ड शक्ति मान RSSI: सामान्य मान -120 ~ -10 dBm, -125 dBm से नीचे पैकेट हानि दर अधिक होगी।
एसएनआर: सीमा मान -20 डीबी।
6.3 संचार आवृत्ति
| क्षेत्र | संक्षेपाक्षर | अपलिंक:बैंड+रेट+बैंडविड्थ | RX2 डाउनलिंक:बैंड+रेट+बैंडविड्थ |
| RX1 डाउनलिंक: बैंड + दर + बैंडविड्थ | |||
| चीन | CN470 |
486.3/486.5/486.7/486.9/487.1/487.3/487.5/487.7 SF7BW125 - SF12BW125 |
505.3SF12BW125 |
|
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1 SF7BW125 - SF12BW125 |
|||
|
उत्तर अमेरिका |
यूएस915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3 SF7BW125 - SF10BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 - SF10BW500 |
|||
| यूरोप | ईयू868 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 - SF12BW125 |
869.525SF12BW125 |
|
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 - SF12BW125 |
|||
| ऑस्ट्रेलिया | एयू915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2 SF7BW125 - SF12BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 - SF10BW500 |
|||
|
एशिया 1 सिंगापुर मलेशिया जापान |
AS923 AS1 |
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 - SF12BW125 |
923.2SF10BW125 |
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 - SF12BW125 |
|||
| एशिया 2 |
AS923 AS2 |
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 - SF12BW125 |
|
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 - SF12BW125 |
|||
| कोरिया | KR920 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 - SF12BW125 |
921.9SF12BW125 |
|
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 - SF12BW125 |
|||
| भारत | IN865 |
865.0625/865.4025/865.9850 SF7BW125 - SF12BW125 |
866.550SF10BW125 |
|
865.0625/865.4025/865.9850 SF7BW125 - SF12BW125 |
|||
| रूस | आरयू864 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 - SF12BW125 |
869.1SF12BW125 |
|
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 - SF12BW125 |
7 नोड्स के साथ संवाद करें
सामान्य तौर पर, बेस स्टेशन और नोड अच्छी तरह से संचार करते हैं। यदि संचार विफल हो जाता है, तो निम्न क्रम में कारण का निवारण करें:
| संभावना | घटना | निपटारा करना |
| 30% |
बेस स्टेशन नहीं कर सकता नोड पैकेट प्राप्त करें |
बेस स्टेशन नोड के समान आवृत्ति बैंड में है |
| 30% |
बेस स्टेशन नहीं है लोरावन सीफ़र से जुड़ा हुआ है |
बेस स्टेशन को लोरावन सर्वर के साथ पंजीकृत करें |
|
एलटीई (4जी) बेस स्टेशन सर्वर से कनेक्ट नहीं हो सकता |
1 जांचें कि 4जी सिम कार्ड है या नहीं बकाया; 2 जांचें कि क्या 4जी सिम कार्ड खराब संपर्क में है; 3 स्थानीय 4जी सिग्नल गुणवत्ता की जांच करें; |
|
| 20% |
नोड से कनेक्ट नहीं है लोरावन सीफ़र |
नोड को LoRaWAN सर्वर के साथ पंजीकृत करें |
| 5% | दूरी बहुत ज्यादा है | बेस स्टेशन और नोड के बीच संचार दूरी कम करें |
| 4% | सिग्नल हस्तक्षेप गंभीर है | बेस स्टेशन और नोड आवृत्ति स्विच करें |
| 1% | हार्डवेयर क्षति | बिक्री उपरांत सेवा से संपर्क करें |
8.इंटरफ़ेस परिभाषा
बेस स्टेशन लोरावन जीएसआईडी (गेटवे टू सर्वर इंटरफेस डेफिनिशन) मानक का सख्ती से पालन करता है।
सामान्यतया, जब तक निम्नलिखित 3 पैरामीटर सेट किए जाते हैं, आधार
स्टेशन को "किसी भी" लोरावन सर्वर से जोड़ा जा सकता है।
1) सर्वर_एड्रेस (स्पष्टीकरण: सर्वर का डोमेन नाम पता, उदाहरण के लिए
राऊटर.cn.thethings.network)
2) serv_port_up (स्पष्टीकरण: यूडीपी पोर्ट आधार द्वारा सर्वर पर अपलोड किया गया है
स्टेशन, डिफ़ॉल्ट 1700 है)
3) serv_port_down (स्पष्टीकरण: सर्वर यूडीपी पोर्ट पर चला जाता है
बेस स्टेशन, डिफ़ॉल्ट 1700 है)
लोरावन जीएसआईडी का प्रोटोकॉल स्टैक निम्नलिखित चित्र में दिखाया गया है
9.सामान्य समस्याएँ एवं समाधान
प्रश्न: बेस स्टेशनों और नोड्स के बीच पैकेट हानि दर अधिक क्यों है?
उत्तर: कृपया जांच लें कि एंटीना ठीक से स्थापित और मिलान किया गया है या नहीं।
बेस स्टेशन <--> चाहे इंटरनेट/इंट्रानेट नेटवर्क वातावरण हो
सर्वर सुचारू है.
क्या प्राप्त करने वाला वातावरण कठोर है, जैसे: बाधाएँ बहुत हैं
घने और मजबूत हस्तक्षेप स्रोत हैं।
क्या सह-चैनल हस्तक्षेप को कम करने के लिए नोड में एडीआर चालू है।
प्रश्न: निकटता परीक्षण में मुझे क्या ध्यान देना चाहिए?
ए: बेस स्टेशन और नोड्स 10 मीटर से अधिक दूर होने चाहिए
संभव।
इनडोर बेस स्टेशन को हटाने के लिए "फाइबरग्लास" एंटीना <--> नोड स्थापित करें
एंटीना
इनडोर बेस स्टेशन एक "ग्लू स्टिक" एंटीना स्थापित करें <--> नोड एक "ग्लू" स्थापित करने के लिए
छड़ी" एंटीना
प्रश्न: 4जी संचार गुणवत्ता खराब है और पैकेट हानि दर अधिक है।
उत्तर: कृपया जांच लें कि 4जी एंटीना सही ढंग से स्थापित है और मिलान किया हुआ है।
अपने स्थानीय 4जी सिग्नल की गुणवत्ता जांचें।
10.कॉन्फ़िगरेशन पैरामीटर
चरण 1: अपना नेटवर्क वातावरण तैयार करें
बेस स्टेशन का डिफ़ॉल्ट मान 192.168.1.99 है, कृपया पीसी को 192.168.1.100 पर सेट करें, और बेस स्टेशन और पीसी को सीधे नेटवर्क केबल के माध्यम से कनेक्ट करें।
यदि आप चाहते हैं कि बेस स्टेशन LAN में LoRaWAN सर्वर से सीधे जुड़ा हो, तो आप बेस स्टेशन को एक स्थिर IP पर सेट कर सकते हैं, इस समय, IP पता रिकॉर्ड करना सुनिश्चित करें (जैसा कि ऊपर चित्र 172.16.0.123 में दिखाया गया है) ), अन्यथा, पीसी बेस स्टेशन से कनेक्ट होने में विफल हो जाएगा!
सिद्धांत: कॉन्फ़िगरेशन पैरामीटर वाला पीसी बेस स्टेशन के समान नेटवर्क सेगमेंट पर होना चाहिए (उदाहरण के लिए, 192.168.0.x या 172.16.0.x)।
चरण 2: ब्राउज़र का उपयोग करके बेस स्टेशन में लॉग इन करें
बेस स्टेशन आईपी पता, उपयोगकर्ता=अतिथि, पासवर्ड=रिमलिंक दर्ज करें और "लॉगिन" पर क्लिक करें।
चरण 3: पैरामीटर कॉन्फ़िगर करें
समर्थन सेटिंग्स: सर्वर पता और पोर्ट, आवृत्ति, पावर, आईपी पता। "ओके" पर क्लिक करें और यह तुरंत प्रभावी होगा!
11.लॉग देखें
निदान 1: क्या नोड डेटा रिपोर्ट करता है
सांद्रक द्वारा प्राप्त आरएफ पैकेट:131<-- 131 लोरा पैकेट प्राप्त हुए
निदान 2: क्या सर्वर गेटवे हैंडशेक पैकेट पर प्रतिक्रिया करता है
(फ़ायरवॉल सक्षम)
PULL_DATA भेजा गया:5(100.00%स्वीकृत) <- बेस स्टेशन और
सर्वर में सामान्यतः 5 हैंडशेक होते हैं
निदान 3: क्या सर्वर नोड डेटा वितरित करता है
सांद्रक को भेजे गए आरएफ पैकेट:2(46 बाइट्स) <-बेस स्टेशन संचारित करता है
दो डाउनलिंक लोरा पैकेट
अपनी पूछताछ सीधे हमें भेजें
