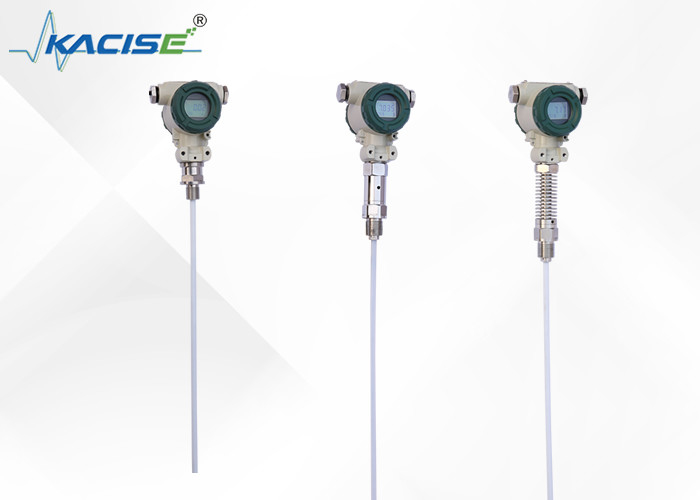

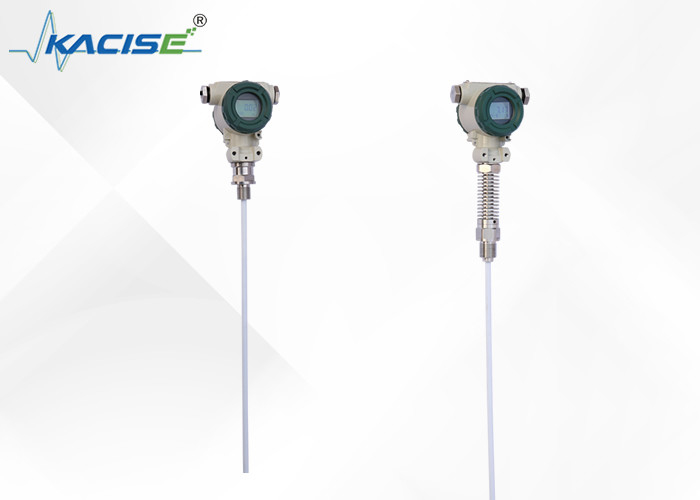

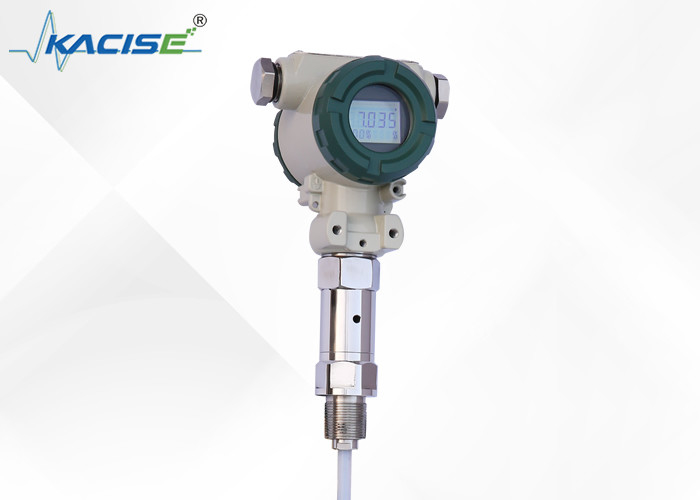

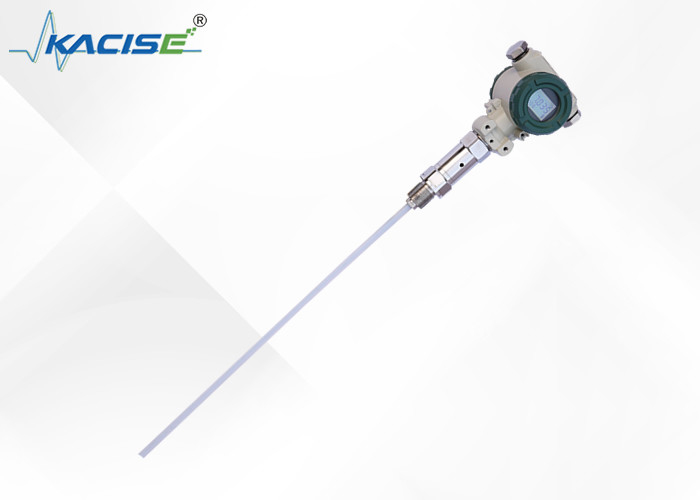

KCF6021-1-230mm 32MPa IP67 वाटरप्रूफ कैपेसिटिव ईंधन स्तर सेंसर -50~250°C जांच तापमान के साथ

उत्पाद वर्णन:

KCF600 सीरीज कैपेसिटिव लेवल ट्रांसमीटर कठोर परिस्थितियों में विभिन्न तरल पदार्थों की निरंतर पहचान के लिए एक आदर्श समाधान है, जैसे कि उच्च तापमान और दबाव, उच्च संक्षारण, क्रिस्टलीकरण की प्रवृत्ति और आसान प्लगिंग। यह विशेष रूप से पानी, एसिड और क्षार समाधान, साथ ही बॉयलर में पानी के स्तर को मापने के लिए उपयुक्त है। ट्रांसमीटर में कोई हिलने वाला या लचीला हिस्सा शामिल नहीं है, जो उचित लागत पर उच्च विश्वसनीयता, आसान स्थापना और उत्कृष्ट प्रभाव प्रतिरोध प्रदान करता है। इसके अतिरिक्त, यह विभिन्न स्थितियों में पारंपरिक फ्लोट, इनपुट और अंतर दबाव-आधारित स्तर ट्रांसमीटरों को प्रतिस्थापित कर सकता है।

ट्रांसमीटर के मुख्य घटक उन्नत आरएफ कैपेसिटिव सेंसिंग का उपयोग करते हैं जो सटीक रूप से तापमान-क्षतिपूर्ति और रैखिकता-सही होते हैं। इन घटकों को फिर एक मानक विद्युत संकेत में बदल दिया जाता है, आमतौर पर 4-20mA रेंज के भीतर। सिस्टम HART, CANBUS और 485 जैसे संचार प्रोटोकॉल के साथ कॉन्फ़िगर करने योग्य है। ट्रांसमीटर में इसकी पूरी रेंज में स्व-अंशांकन की सुविधा है, जो केवल दो कुंजी प्रेस के साथ "शून्य" और "रेंज" के स्वचालित अंशांकन को सक्षम करता है, जो विभिन्न जटिल स्थितियों के लिए अनुकूलनशीलता प्रदान करता है।

विशेषताएँ:

तकनीकी मापदंड:

●गीली सामग्री: 316 स्टेनलेस स्टील, 1Gr18Ni19Tior या PTFE

●दीर्घकालिक स्थिरता: ≤0.2%FS/वर्ष,

●तापमान विचलन:≤0.02%FS/℃ (0～70℃ की सीमा)

●विस्फोट स्तर: आंतरिक रूप से सुरक्षित ExiraⅡC T6, ज्वालारोधी Ext II C T5

●सुरक्षा: IP67

●आंतरिक रूप से सुरक्षित पैरामीटर: Ui: 28VDC, Ii: 93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

चुनावटीआरपरमैं सी मैंएनटीईआरएफएसीई एएनडी एसमैंजीएनएएलएस डीईएफमेंआईटीआईहेएन

ट्रांसमीटर एक मानक द्वितीय-स्तरीय या तीन-तार वाला उपकरण है, बिजली (सिग्नल) के टर्मिनल आवास के अंदर उपकरण के तारों की ओर स्थित होते हैं, सिग्नल लाइन को परिरक्षित केबल या मुड़ जोड़ी होना चाहिए, अन्य पावर कॉर्ड ट्यूब या अगले गर्त के साथ एक साथ लाइन करने की कोशिश न करें, न ही पास के उच्च-शक्ति उपकरणों के माध्यम से।

पीमैंसीटीयूआरई 1: एसटीएएनदर्द एलईवीएल टीफिरौतीमैंटीटीएर वमैंआरमेंगोलों का अंतरमैंएग्राम

①खाली पिन

②4-20mA+

③4-20mA-

④खाली पिन

दो-तार कनेक्शन

①सिग्नल आउटपुट

②24V बिजली की आपूर्ति

③सामान्य आधार

④खाली पिन

तीन-तार कनेक्शन

पीमैंसीटीयूआरई2: एचएआर टी कॉमएमयूनिकाटीआईओएनटीफिरौतीमैंटीटीएर वमैंआरमैंएनजी दीएग्राम

पीमैंसीटीयूआरई3:मैंएन टीआरमैंएन एसमैंसीएएलएलय एसएएफई वमैंआरमैंएनजी दीएजीआरएएम

इंस्टालेशन

केबल और रॉड लेवल ट्रांसमीटर में अलग-अलग साइट स्थितियों के अनुकूल होने के लिए कई तरह के निश्चित तरीके हैं। जब साइट M20 × 1.5 फीमेल थ्रेड या फ्लैंज जैसी प्रक्रिया सुविधाएँ प्रदान नहीं कर सकती है, तो आप स्थापना के तीन तरीके चुन सकते हैं (दीवार पर लगे, क्षैतिज पाइप रैक और ऊर्ध्वाधर ट्यूब रैक, जो आपको ऑन-साइट स्थापना में काम आते हैं। (चित्रों के साथ)

बड़े गतिशीलता के मीडिया को मापते समय, उपयोगकर्ता सेंसर को हिंसक स्विंग से बचाने के लिए वजन लगाव का चयन कर सकता है, जो सेंसर की स्थिरता की भूमिका निभा सकता है। वजन जोड़ते समय भारी वस्तुओं को कंटेनर के तल में रखा जाना चाहिए, ताकि सेंसर के तार को न तोड़ा जा सके।

जब साइट की स्थिति खराब हो, तो उपयोगकर्ता को सेंसर की सुरक्षा के लिए सेंसर शील्ड का उपयोग करना चाहिए ताकि विदेशी वस्तु से होने वाली क्षति से बचा जा सके या माप सटीकता प्रभावित न हो।

यदि कंटेनर धातु के नहीं हैं, तो हमें KCF600 रॉड लेवल ट्रांसमीटर का उपयोग करते समय कंटेनर के नीचे तक तार की पहुंच के साथ ट्रांसमीटर संलग्नक लगाने की आवश्यकता होती है; अन्यथा माप सटीक नहीं होता है।

इस उत्पाद को कारखाने में कैलिब्रेट किया गया है; क्षेत्र समायोजन की आवश्यकता निम्नलिखित तरीकों से हो सकती है:

ए: बुद्धिमान सीआईआरसीयूआईटी डीईबगजीमैं मिल गयाएचओ.डी.:

साइट-शून्य----- जब तरल स्तर सबसे निचले स्थान पर स्थित होता है, तो एक ही समय रिलीज के बाद 8 सेकंड के लिए "Z" कुंजी और "S" कुंजी को दबाए रखें, और फिर "Z" कुंजी क्लिक करें, आउटपुट वर्तमान स्वचालित रूप से 4mA तक समायोजित हो जाता है।

साइट - भरा ------ जब तरल स्तर उच्चतम स्थान पर होता है, तो उसी समय रिलीज के बाद 8 सेकंड के लिए "Z" कुंजी और "S" कुंजी को दबाए रखें, और फिर "S" कुंजी क्लिक करें, आउटपुट चालू स्वचालित रूप से 20mA तक समायोजित हो जाता है।

बी: एनालोग सर्सीयूआईटी डेबीउगिंग मेटएचहेडी:

जब द्रव स्तर अगली सीमा में हो, तो स्क्रूड्राइवर का उपयोग करके धीरे-धीरे "Z" पोटेंशियोमीटर को घुमाएं, एमीटर रीडिंग को 4mA के करीब देखें

जब द्रव स्तर ऊपरी सीमा में हो, तो स्क्रूड्राइवर का उपयोग करके धीरे-धीरे घूमने वाले "S" पोटेंशियोमीटर का उपयोग करें और एमीटर रीडिंग को 20mA के करीब देखें

और इसे 2-3 बार और संचालित करें, जब तक कि शून्य और अवधि सटीक 4mA और 20mA न हो। समायोजन के बाद, ट्रांसमीटर के कवर को कस लें।

नहींते:

1. उत्पाद प्रमाणन और मैनुअल के साथ उत्पाद की आपूर्ति, जिसमें उत्पाद संख्या, तकनीकी पैरामीटर, वायरिंग आरेख और निर्माण की तारीख है, कृपया गलती से बचने के लिए जांचें।

2. स्थापना उत्पाद कनेक्शन और थ्रेड प्रकार के आधार पर होनी चाहिए, जाँच करें कि साइट इंटरफ़ेस उत्पाद इंटरफ़ेस के अनुरूप है या नहीं। थ्रेडेड कनेक्शन को धीरे-धीरे कसें, सीलिंग पर ध्यान दें, टॉर्क को सीधे ट्रांसमीटर हाउसिंग में नहीं जोड़ा जा सकता है और इसे केवल छह-पार्टी ट्रांसमीटर इंटरफ़ेस में जोड़ा जा सकता है।

3. वायरिंग पूरी तरह से कंपनी के निर्देशों के अनुसार होनी चाहिए।

4. यह उत्पाद एक सटीक ऊर्जा रूपांतरण उपकरण है, जो अलग होने, टकराव, गिरने और खेलने के लिए कठिन अस्वीकृति को रोकता है।

5. ट्रांसमीटर बिजली चालू होने के तुरंत बाद काम करता है, लेकिन 30 मिनट तक गर्म होने के बाद आउटपुट स्थिर हो सकता है।

6. असामान्य उपयोग, बिजली बंद करना, जांच करना, या सीधे हमारे तकनीकी विभाग से संपर्क करना।

7. परिवहन, भंडारण मूल पैकेजिंग को बहाल करने और एक शांत, शुष्क, हवादार गोदाम में संग्रहीत किया जाना चाहिए।

8. स्थापना प्रक्रिया में सेंसर तार की त्वचा के टूटने से बचने के लिए ध्यान देना चाहिए।

9. सेंसर तार स्थापित करते समय, पूल की दीवार से दूरी कम से कम 10 सेमी ऊपर होनी चाहिए, अन्यथा माप सटीक नहीं होगा।

10. संपूर्ण PTFE संरचना और रॉड स्तर की ग्राउंडिंग लाइन का संचालन किया जाना चाहिए

मापी गई मीडिया; अन्यथा माप सटीक नहीं होगा।

11. स्थापना स्थल पर बिजली से सुरक्षा के प्रभावी उपाय किए जाने चाहिए।

12. इस श्रृंखला के किसी भी ट्रांसमीटर का आवरण ग्राउंडेड होना चाहिए; ग्राउंडिंग प्रतिरोध 4Ω से कम होना चाहिए।

13. सुरक्षा अवरोध को विस्फोट-रोधी प्रमाणीकरण किया जाना चाहिए; इसकी स्थापना आवश्यकताओं को निर्देशों की आवश्यकताओं का पालन करना चाहिए।

14. जब ट्रांसमीटर को "0" क्षेत्र में बैरियर-संचालित पावर ट्रांसफार्मर में उपयोग किया जाता है तो GB3836.4-2000 संख्या 8.1 की आवश्यकताओं को पूरा करना होगा।

अनुप्रयोग:

कासिसे फ्लूइड लेवल मीटर कई तरह के अनुप्रयोगों के लिए उपयुक्त है, जिसमें GPS ट्रैकिंग समाधानों में ईंधन स्तर की निगरानी शामिल है। यह 2～28VDC के पावर सप्लाई वोल्टेज द्वारा संचालित होता है और सुरक्षित और विश्वसनीय संचालन सुनिश्चित करने के लिए इसे सुरक्षा अवरोध द्वारा संचालित किया जाना चाहिए। जांच तापमान सीमा -50~250 ℃ है, और दबाव सीमा -0.1MPa~32MPa है, जो इसे विभिन्न औद्योगिक सेटिंग्स में उपयोग के लिए आदर्श बनाता है।

कासिसे फ्लूइड लेवल मीटर में 4～20mA,4 ~ 20mA का आउटपुट सिग्नल है जो HART संचार/485/CAN बस संचार के साथ है, जो इसे औद्योगिक नियंत्रण प्रणालियों की एक विस्तृत श्रृंखला के साथ संगत बनाता है। इसे स्थापित करना आसान है और इसकी न्यूनतम ऑर्डर मात्रा 2 यूनिट है। उत्पाद को एक कार्टन में पैक किया जाता है और इसकी डिलीवरी का समय 5 कार्य दिवस है।

कासिसे फ्लूइड लेवल मीटर एक बेहद बहुमुखी उत्पाद है जिसका इस्तेमाल कई तरह के परिदृश्यों में किया जा सकता है। इसका इस्तेमाल आम तौर पर ट्रक और औद्योगिक टैंकों में ईंधन के स्तर की निगरानी के लिए किया जाता है, जिससे यह सुनिश्चित होता है कि टैंक कभी खाली न हों और महंगे डाउनटाइम को रोका जा सके। इसका इस्तेमाल ईंधन की खपत की निगरानी करने और यह सुनिश्चित करने के लिए जीपीएस ट्रैकिंग समाधानों में भी किया जाता है कि वाहन इष्टतम दक्षता पर काम कर रहे हैं।

संक्षेप में, कासिसे फ्लूइड लेवल मीटर एक उच्च गुणवत्ता वाला उत्पाद है जो औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है। यह एक कैपेसिटेंस ईंधन स्तर सेंसर है जिसे स्थापित करना आसान है, सटीक और विश्वसनीय है। चाहे आपको ट्रक या औद्योगिक टैंक में ईंधन के स्तर की निगरानी करनी हो या GPS ट्रैकिंग समाधानों में उपयोग के लिए कैपेसिटेंस लेवल डिटेक्टर की तलाश करनी हो, कासिसे फ्लूइड लेवल मीटर एक बेहतरीन विकल्प है।
