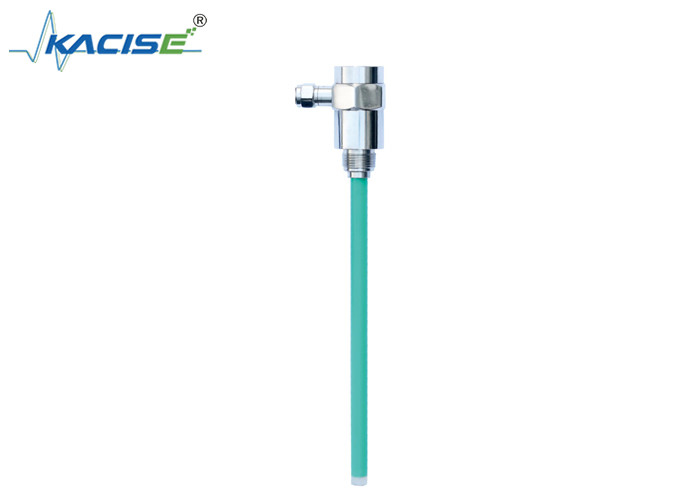

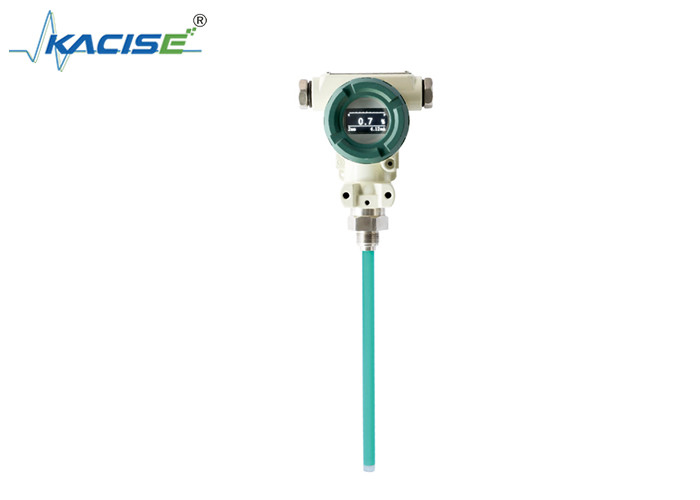

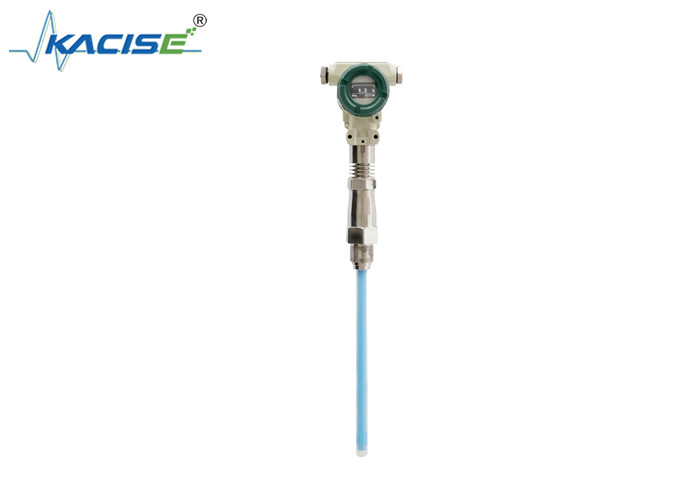

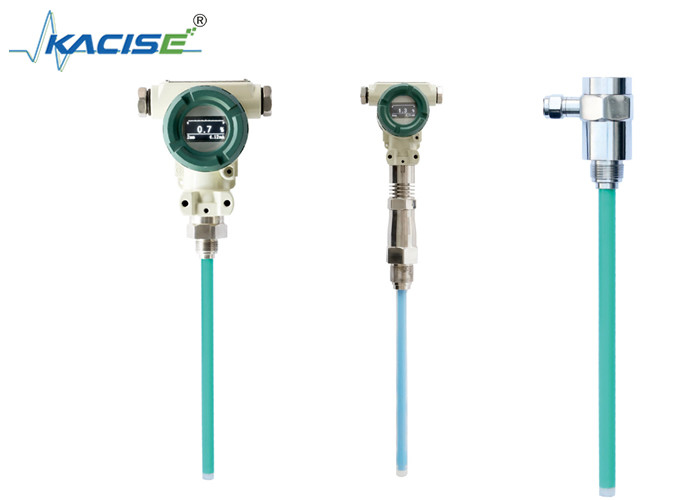

KCF6052-1-625mm 4-20mA द्रव स्तर मीटर के साथ HART संचार -50-250C जांच तापमान

उत्पाद का वर्णन:

KCF6052 कैपेसिटिव तरल स्तर सेंसर एक बहुमुखी माप उपकरण है जो चुनौतीपूर्ण माप वातावरण के लिए उपयुक्त है। इसमें सीवेज, तेल (गिल के साथ),उच्च चिपचिपाहट वाले तरल पदार्थयह प्रभाव प्रतिरोधी और स्थापित करने में आसान है, जिससे यह एक विश्वसनीय और लागत प्रभावी समाधान है। यह अन्य स्तर सेंसर जैसे रेडियो आवृत्ति प्रवेश, रडार, अल्ट्रासोनिक,और चुंबकीय संवेदक और विभिन्न मीडिया को सटीक रूप से मापते हैं.

इस उत्पाद में एक उन्नत रेडियो फ्रीक्वेंसी कैपेसिटेंस डिटेक्शन सर्किट है जो माप को एक मानक विद्युत संकेत में परिवर्तित करता है।आंतरिक प्रोसेसर सटीक तापमान की भरपाई करता है और उच्च सटीकता सुनिश्चित करने के लिए रैखिक सुधार प्रदान करता हैसेंसर स्वचालित रूप से मापा माध्यम के विद्युत स्थिरांक और तापमान परिवर्तन का पता लगाने के लिए टोमोग्राफिक स्कैनिंग का उपयोग करता है, स्वचालित रूप से कैलिब्रेट करता है, और मापा माध्यम के अनुकूल होता है।यह पुनर्मूल्यांकन की आवश्यकता को समाप्त करता है और जटिल वातावरण में विभिन्न माप आवश्यकताओं के अनुकूलन क्षमता सुनिश्चित करता हैसेंसर के पास लटकने, संघनक, बुलबुले और अन्य प्रतिकूल परिस्थितियों के प्रति उत्कृष्ट प्रतिरोध भी है।

उत्पाद में IP68 सुरक्षा स्तर है, जो कठोर वातावरण को संभालने में सक्षम है और लंबी अवधि के लिए स्थिर माप प्रदान करता है।

विशेषताएं:

• स्वचालित अनुकूलन, स्वचालित कैलिब्रेशन, वास्तविक ऊंचाई मूल्य का दीर्घकालिक स्थिर आउटपुट।
• विरोधी लटकन, विरोधी संघनक, विरोधी बुलबुला और अन्य विरोधी फोल्डिंग क्षमता सुपर मजबूत है।
• सरल संरचना, कोई चलती भाग नहीं, उच्च विश्वसनीयता, कम रखरखाव।
• विभिन्न प्रणालियों तक आसानी से पहुँचने के लिए विभिन्न प्रकार के सिग्नल आउटपुट उपलब्ध हैं।
• यह मापे गए तरल पदार्थ के तापमान, विशिष्ट गुरुत्वाकर्षण, दबाव और अन्य कारकों से प्रभावित नहीं होता है।
• उच्चतम तापमान प्रतिरोध ≤250°C है, उच्चतम दबाव प्रतिरोध ≤4MPa है, और सेवा जीवन लंबा है।
• अच्छी सीलिंग प्रदर्शन, सुरक्षा ग्रेड IP68 (6052 को छोड़कर)
• सही ओवर-करंट, ओवर-वोल्टेज, शक्ति ध्रुवीयता सुरक्षा उपाय।
• माप चक्रः 0.5 सेकंड
• दीर्घकालिक स्थिरताः ≤0.1% एफएस/वर्ष
• तापमान बहावः ≤0.02%FS/°C (अंतराल में -40°C+80°C)
• माप की सटीकता:

जब माप सीमा 300 मिमी के भीतर है, तो पूर्ण त्रुटि ± 3 मिमी (जिसमें 3 मिमी शामिल है) के भीतर है।

जब माप सीमा 300-700 मिमी है, सटीकता स्तर 1 है।0;

जब माप सीमा 700-2000 मिमी है, सटीकता स्तर 0 है।5;

तकनीकी मापदंडः

● गीला सामग्रीः 316 स्टेनलेस स्टील,1Gr18Ni19Tior या PTFE

●दीर्घकालिक स्थिरताः ≤0.2% एफएस/वर्ष,

●तापमान में उतार-चढ़ावः≤0.02%FS/°C (श्रेणी 0~70°C)

●विस्फोट स्तरः आंतरिक रूप से सुरक्षित ExiraIIC T6, लौरोधी Ext II C T5

●सुरक्षाःIP67

●अंतर्निहित रूप से सुरक्षित मापदंडःUi:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

स्थापना

स्थापना से पहले, आपको उत्पाद के मॉडल, तकनीकी मापदंडों, स्थापना बंदरगाह,और अनुप्रयोग वातावरण में विस्तार से यह सुनिश्चित करने के लिए कि साइट पर सेंसर स्थापना के वातावरण से मेल खाता हैयदि आपको कोई समस्या मिलती है, तो गलत उपयोग के कारण होने वाले नुकसान से बचने के लिए, बाद की स्थापना के मामलों या वापसी और विनिमय के मामलों की पुष्टि करने के लिए जल्द से जल्द बिक्री कर्मचारियों से संपर्क करें।गलत माप या उत्पाद क्षति होती है.

चेतावनीः यह लाइव स्थापित करने के लिए मना किया जाता है, अलग करना, टकरा, गिरा, या जोर से हिट

तरल स्तर सेंसर में विभिन्न साइट स्थितियों के अनुकूल विभिन्न स्थापना और निर्धारण विधियां हैं। विशिष्ट स्थापना निम्नानुसार है।

1. सेंसर एक सील धातु कंटेनर पर स्थापित किया जाता है, जिसे फ्लैंज या धागे से जोड़ा जा सकता है। जब मापने के माध्यम में कोई हलचल, तरल प्रभाव, तेज स्विंग, आदि नहीं होता है,यह एक प्लग-इन प्रकार में स्थापित किया जा सकता है, जैसा कि नीचे दिए गए चित्र में दिखाया गया हैः प्लग-इन प्रकार की स्थापना

2सेंसर को उस कंटेनर पर स्थापित किया जाता है जहां मापने के माध्यम में हलचल, तरल पदार्थ का प्रभाव, तेज झूलना आदि होता है।सेंसर एक flange या threaded कनेक्शन के माध्यम से कंटेनर के बाहर एक कनेक्टेड पाइप के साथ स्थापित किया जा सकता है, जैसा कि नीचे दिए गए चित्र में दिखाया गया हैः बाहरी स्थापना

3मापने के माध्यम में हलचल, तरल प्रभाव, तेज झूलना आदि होता है, और कंटेनर में बाहरी कनेक्शन पाइपों की स्थापना के लिए स्थितियां नहीं होती हैं।जब प्लग-इन स्थापना का प्रयोग किया जाना चाहिए, सेंसर एक सुरक्षात्मक ट्यूब से लैस होना चाहिए। माप सीमा 1000 मिमी से अधिक है, और कंटेनर आरक्षित किया जाना चाहिए।या सुनिश्चित करें कि सेंसर तरल के हिंसक प्रभाव के कारण क्षतिग्रस्त है कि एक स्थिर ब्रैकेट स्थापित.

4सेंसर को फ्लैंज या धागे से कनेक्ट किया जा सकता है जब गैर धातु कंटेनर या स्थापना सतह को कंटेनर के आंतरिक किनारे से अलग किया जाता है।सेंसर विकल्प एक सहायक इलेक्ट्रोड या एक सुरक्षात्मक आस्तीन संरचना का उपयोग करना चाहिएयदि आवश्यक संरचना को अपनाया नहीं जाता है, तो सेंसर के सामान्य संचालन की गारंटी नहीं दी जा सकती है।आप सहायक इलेक्ट्रोड खुद को स्थापित करने की जरूरत है (संवेदक खोल / निकला हुआ किनारा कनेक्ट करने के लिए धातु के तार के एक छोर का उपयोग करें, और दूसरे छोर पर कंटेनर के नीचे एक काउंटरवेट जोड़ें, और तार को नुकसान से बचने के लिए तार के लिए एक निश्चित लंबाई आरक्षित करें), जैसा कि नीचे चित्र में दिखाया गया हैःगैरधातु कंटेनर पर, घुमावदार या फ्लैंज के साथ स्थापित

5. सेंसर को खुले कंटेनर पर फ्लैंज या धागे द्वारा माउंटिंग ब्रैकेट से जोड़ा जा सकता है। सेंसर विकल्प में एक सहायक इलेक्ट्रोड या एक सुरक्षात्मक आस्तीन संरचना का उपयोग करना चाहिए।यदि आवश्यक संरचना को अपनाया नहीं जाता है, सेंसर के सामान्य कामकाजी आउटपुट की गारंटी नहीं दी जा सकती है, और एक सहायक उपकरण को अपने आप स्थापित करने की आवश्यकता है।कंटेनर के एक छोर पर नीचे एक काउंटरवेट ऑब्जेक्ट जोड़ें, तार की क्षति से बचने के लिए तार के लिए एक निश्चित लंबाई आरक्षित करें), जैसा कि नीचे चित्र में दिखाया गया हैः खुले कंटेनर पर,ब्रैकेट स्थापित करें (स्थापना की स्थिति पूल की दीवार से दूरी 10 सेमी से अधिक होनी चाहिए, अन्यथा माप गलत होगा।

अनुप्रयोग:

काइसे द्रव स्तर मीटर को टैंकों, पात्रों और पाइपों में द्रव स्तर को मापने के लिए डिज़ाइन किया गया है। इसका उपयोग विभिन्न परिदृश्यों में किया जा सकता है, जैसे कि तेल और गैस उत्पादन, रासायनिक प्रसंस्करण,जल उपचारसेंसर को खतरनाक और गैर खतरनाक दोनों जगहों पर लगाया जा सकता है और इसे सुरक्षा बाधा द्वारा संचालित किया जाता है।

Kacise द्रव स्तर मीटर का दबाव दायरा -0.1MPa~32MPa है, और इसमें 12~28VDC का पावर सप्लाई वोल्टेज है। आउटपुट सिग्नल 4~20mA है,और इसका उपयोग HART Communication/485/CAN Bus Communication के साथ भी किया जा सकता हैइससे सेंसर को संयंत्र में अन्य प्रणालियों के साथ एकीकृत करना आसान हो जाता है।

काइसे द्रव स्तर मीटर में ≤0.2% एफएस/वर्ष की दीर्घकालिक स्थिरता है, जो समय के साथ सटीक माप सुनिश्चित करता है। इसमें आईपी67 सुरक्षा रेटिंग भी है,जिसका अर्थ है कि यह धूल और पानी के प्रवेश के लिए प्रतिरोधी हैयह इसे कठोर वातावरण में उपयोग के लिए उपयुक्त बनाता है।

कैसीज फ्लूइड लेवल मीटर ईंधन स्तर प्रेषक और बिंदु स्तर का पता लगाने के लिए कैपेसिटिव सेंसर के लिए आदर्श है। इसका उपयोग तेल, गैसोलीन, डीजल और पानी जैसे तरल पदार्थों के स्तर को मापने के लिए किया जा सकता है।सेंसर स्थापित करने और बनाए रखने के लिए आसान है, और यह विश्वसनीय और सटीक माप डेटा प्रदान करता है।
