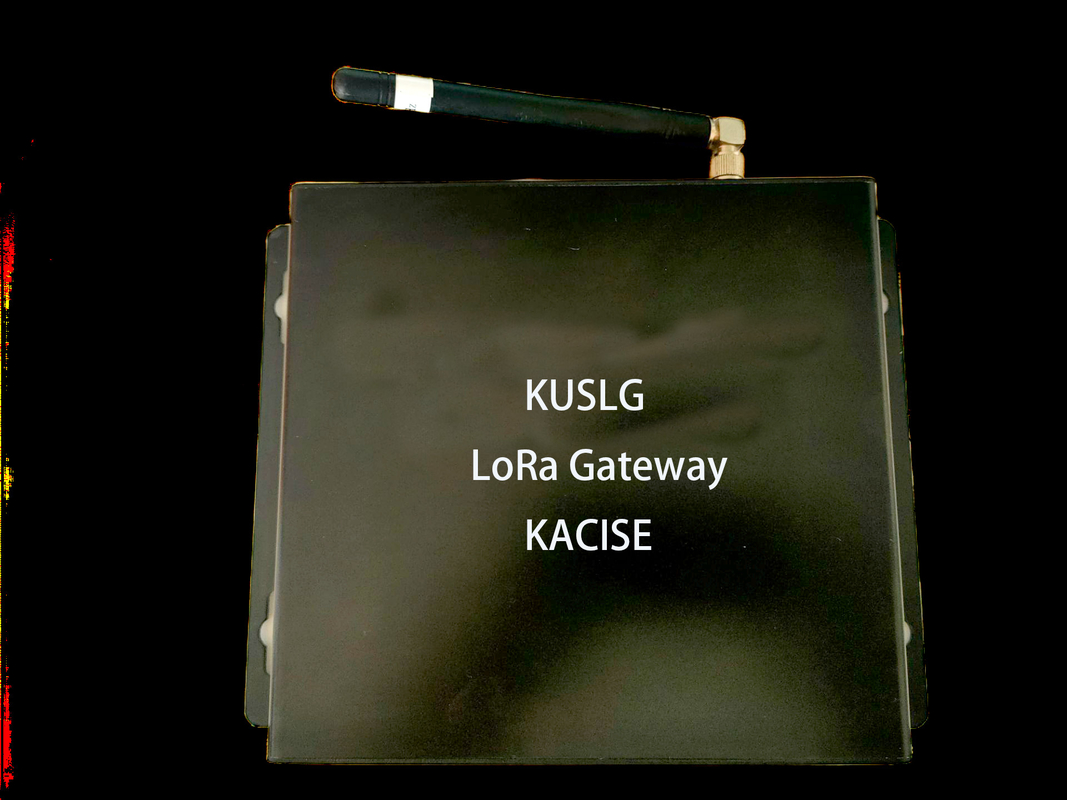

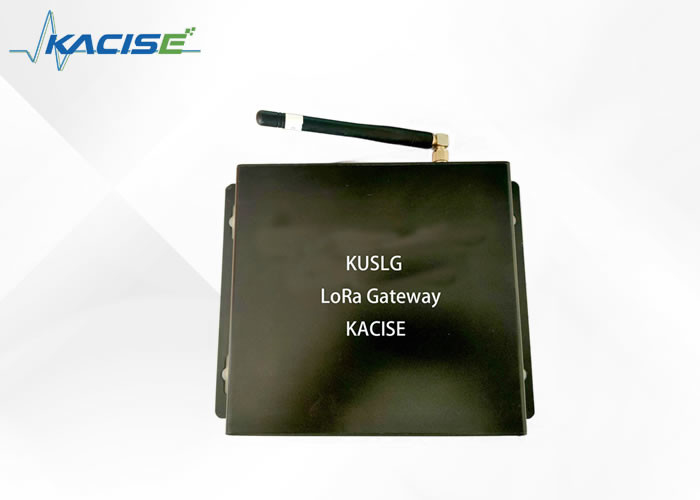

LoRa Gateway
वीडियो
लोरा गेटवे
1.परिचय
LoRa एक वायरलेस स्प्रेड स्पेक्ट्रम संचार तकनीक है, और LoRaWAN एक LoRa-आधारित संचार प्रोटोकॉल है।
जैसा कि ऊपर दिए गए चित्र में दिखाया गया है, LoRaWAN नोड, गेटवे और सर्वर, कुल 3 संस्थाओं को परिभाषित करता है, साथ ही संस्थाओं के बीच संचार इंटरफेस को परिभाषित करता है, और वैश्विक निर्माताओं के उत्पादों के "इंटरकनेक्शन" को सुनिश्चित करने के लिए, LoRaWAN प्रोटोकॉल (वर्तमान में, नवीनतम संस्करण V1.0.2 है) और विभिन्न देशों (क्षेत्रों) के आवृत्ति बैंड का खुलासा किया गया है।
LoRaWAN अपने "मानक, खुले, मुक्त और सुरक्षित" के साथ इंटरनेट ऑफ थिंग्स के लिए उद्योग मानकों में से एक बन गया है, और यह माना जाता है कि यह 30 साल पहले आईपी प्रोटोकॉल जितना ही सफल होगा।
2.विशेषता
3.तकनीकी निर्देश
| पैरामीटर आइटम |
परीक्षा स्थितियाँ |
न्यूनतम | ठेठ | अधिकतम | इकाई | |
| समग्र विद्युत पैरामीटर | वोल्टेज आपूर्ति | 9 | 12 | 24 | वी | |
| ऑपरेटिंग वोल्टेज | एआरएम+एसएक्स1302 | 4.75 | 5 | 5.25 | वी | |
| परिचालन धारा | 450 | 562 | 900 | एमए | ||
| मॉड्यूल इंटरफ़ेस की विद्युत विशेषताएँ |
ईथरनेट रफ़्तार |
10एम | 100 मीटर | बीपी | ||
|
एकांत वोल्टेज ताकत |
रिसाव वर्तमान <5mA, तापमान < 95% |
2.5 हजार | ग्राम रक्षा समिति | |||
| लोरा आरएफ पैरामीटर | आवृति सीमा | 490 / 868 / 915 | मेगाहर्टज | |||
| आरएफ संचारित शक्ति | 6 | 17 | 27 | डी बी एम | ||
| मॉडुलन | स्प्रेड स्पेक्ट्रम मॉड्यूलेशन | |||||
|
उत्सर्जन आवृत्ति बनाम तापमान |
-40 से +85°C | ±३ | पीपीएम | |||
|
संचारित शक्ति बनाम तापमान |
±३ | डीबी | ||||
| अधिकतम परिचालन स्थितियां |
ऑपरेटिंग तापमान |
-10 | +60 | ℃ | ||
| ईएसडी | 8000 | वी | ||||
| बेस स्टेशन चेसिस आकार (एंटीना को छोड़कर) | 155*151*38 | मिमी | ||||
4.बिजली की आपूर्ति और स्थापना
जैसा कि नीचे दिए गए चित्र में दिखाया गया है, "गेटवे" को पावर देने के लिए "12V पावर एडाप्टर" (गेटवे एक्सेसरी) का उपयोग करें और "राउटर" के माध्यम से इंटरनेट/इंट्रानेट से कनेक्ट करें।
5.DIMENSIONS
6.दर और आवृत्ति
6.1 दर संवेदनशीलता दूरी
जैसा कि नीचे दी गई तालिका में दिखाया गया है, बेस स्टेशन 6 संचार दरों का समर्थन करता है। दर जितनी अधिक होगी, प्रभावी संचार दूरी उतनी ही कम होगी, और दर जितनी कम होगी, प्रभावी संचार दूरी उतनी ही अधिक होगी।
| एस एफ | डेटा दर (बीपीएस) | संवेदनशीलता (डीबीएम) | रेंज (किमी) | 10बाइट्स पेलोड समय ऑन एयर(एमएस) |
| 7 | 5469 | -130.0 | 2 | 65 |
| 8 | 3125 | -132.5 | 4 | 100 |
| 9 | 1758 | -135.0 | 6 | 200 |
| 10 | 977 | -137.5 | 8 | 370 |
| 11 | 537 | -140.0 | 11 | 740 |
| 12 | 293 | -142.5 | 14 | 1400 |
उपयोग को सरल बनाने के लिए, संचार दर को सर्वर द्वारा गतिशील रूप से सेट किया जाता है, और इसके नियम हैं: बेस स्टेशन के करीब नोड और सिग्नल अच्छा है, उच्च दर को अपनाया जाता है, और बेस स्टेशन से दूर नोड और सिग्नल कमजोर है, कम दर का उपयोग किया जाता है। इसे एडीआर (अनुकूली डेटा) कहा जाता है
दर) प्रौद्योगिकी.
6.2 लोरा सिग्नल संकेतक
क्षेत्र शक्ति मान RSSI: सामान्य मान -120 ~ -10 dBm, -125 dBm से नीचे पैकेट हानि दर अधिक होगी।
एसएनआर: सीमा मान -20 डीबी.
6.3 संचार आवृत्ति
| क्षेत्र | संक्षेपाक्षर | अपलिंक:बैंड+दर+बैंडविड्थ | RX2 डाउनलिंक:बैंड+दर+बैंडविड्थ |
| RX1 डाउनलिंक: बैंड + दर + बैंडविड्थ | |||
| चीन | सीएन470 |
486.3/486.5/486.7/486.9/487.1/487.3/487.5/487.7 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
505.3एसएफ12बीडब्ल्यू125 |
|
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
|||
|
उत्तर अमेरिका |
यूएस915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3 एसएफ7बीडब्लू125 – एसएफ10बीडब्लू125 |
923.3एसएफ12बीडब्लू500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 एसएफ7बीडब्लू500 – एसएफ10बीडब्लू500 |
|||
| यूरोप | ईयू868 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
869.525एसएफ12बीडब्लू125 |
|
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
|||
| ऑस्ट्रेलिया | एयू915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
923.3एसएफ12बीडब्लू500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 एसएफ7बीडब्लू500 – एसएफ10बीडब्लू500 |
|||
|
एशिया 1 सिंगापुर मलेशिया जापान |
एएस923 एएस1 |
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
923.2एसएफ10बीडब्ल्यू125 |
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
|||
| एशिया 2 |
एएस923 एएस2 |
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
|
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
|||
| कोरिया | केआर920 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
921.9एसएफ12बीडब्लू125 |
|
922.1/922.3/922.5/922.7/922.9/923.1/923.3 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
|||
| भारत | आईएन865 |
865.0625/865.4025/865.9850 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
866.550एसएफ10बीडब्लू125 |
|
865.0625/865.4025/865.9850 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
|||
| रूस | आरयू864 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
869.1एसएफ12बीडब्ल्यू125 |
|
864.1/864.3/864.5/864.7/864.9/868.9/869.1 एसएफ7बीडब्लू125 – एसएफ12बीडब्लू125 |
7 नोड्स के साथ संवाद करें
सामान्य तौर पर, बेस स्टेशन और नोड अच्छी तरह से संवाद करते हैं। यदि संचार विफल हो जाता है, तो निम्न क्रम में कारण का निवारण करें:
| संभावना | घटना | निपटारा करना |
| 30% |
बेस स्टेशन नहीं कर सकता नोड पैकेट प्राप्त करें |
बेस स्टेशन नोड के समान आवृत्ति बैंड में है |
| 30% |
बेस स्टेशन नहीं है लोरवान सीफ़र से जुड़ा हुआ |
LoRaWAN सर्वर के साथ बेस स्टेशन को पंजीकृत करें |
|
एलटीई (4जी) बेस स्टेशन सर्वर से कनेक्ट नहीं हो सकता |
1 जांचें कि 4G सिम कार्ड चालू है या नहीं बकाया; 2 जांचें कि क्या 4G सिम कार्ड खराब संपर्क में है; 3 स्थानीय 4G सिग्नल गुणवत्ता की जाँच करें; |
|
| 20% |
नोड किससे जुड़ा नहीं है? लोरावन सीफ़र |
LoRaWAN सर्वर के साथ नोड को पंजीकृत करें |
| 5% | दूरी बहुत ज्यादा है | बेस स्टेशन और नोड के बीच संचार दूरी कम करें |
| 4% | सिग्नल व्यवधान गंभीर है | बेस स्टेशन और नोड आवृत्ति स्विच करें |
| 1% | हार्डवेयर क्षति | बिक्री के बाद सेवा से संपर्क करें |
8.इंटरफ़ेस परिभाषा
बेस स्टेशन LoRaWAN GSID (गेटवे टू सर्वर इंटरफेस डेफिनिशन) मानक का सख्ती से पालन करता है।
सामान्यतया, जब तक निम्नलिखित 3 पैरामीटर निर्धारित हैं, आधार
स्टेशन को "किसी भी" LoRaWAN सर्वर से जोड़ा जा सकता है।
1) server_address (स्पष्टीकरण: सर्वर का डोमेन नाम पता, उदाहरणार्थ
router.cn.thethings.network)
2) serv_port_up (स्पष्टीकरण: आधार सर्वर द्वारा सर्वर पर अपलोड किया गया UDP पोर्ट)
स्टेशन, डिफ़ॉल्ट 1700 है)
3) serv_port_down (स्पष्टीकरण: सर्वर UDP पोर्ट पर चला जाता है)
बेस स्टेशन, डिफ़ॉल्ट 1700 है)
LoRaWAN GSID का प्रोटोकॉल स्टैक निम्नलिखित चित्र में दिखाया गया है
9.सामान्य समस्याएं और समाधान
प्रश्न: बेस स्टेशनों और नोड्स के बीच पैकेट हानि दर अधिक क्यों है?
उत्तर: कृपया जांच लें कि एंटीना ठीक से स्थापित और मेल खाता है या नहीं।
बेस स्टेशन <--> क्या इंटरनेट/इंट्रानेट नेटवर्क वातावरण
सर्वर सुचारू है.
क्या प्राप्त करने का वातावरण कठोर है, जैसे: बाधाएँ बहुत हैं
सघन हैं और प्रबल हस्तक्षेप स्रोत हैं।
क्या नोड में सह-चैनल हस्तक्षेप को कम करने के लिए ADR चालू है।
प्रश्न: निकटता परीक्षण में मुझे क्या ध्यान देना चाहिए?
उत्तर: बेस स्टेशन और नोड्स एक दूसरे से अधिकतम 10 मीटर की दूरी पर होने चाहिए।
संभव।
इनडोर बेस स्टेशन "फाइबरग्लास" एंटीना <--> नोड को हटाने के लिए स्थापित करें
एंटीना
इनडोर बेस स्टेशन एक "गोंद स्टिक" एंटीना स्थापित करने के लिए <--> नोड स्थापित करें
छड़ी" एंटीना
प्रश्न: 4G संचार गुणवत्ता खराब है और पैकेट हानि दर अधिक है।
उत्तर: कृपया जांच लें कि 4G एंटीना सही ढंग से स्थापित और मेल खाता है या नहीं।
अपने स्थानीय 4G सिग्नल की गुणवत्ता जांचें।
10.कॉन्फ़िगरेशन पैरामीटर
चरण 1: अपना नेटवर्क वातावरण तैयार करें
बेस स्टेशन का डिफ़ॉल्ट मान 192.168.1.99 है, कृपया पीसी को 192.168.1.100 पर सेट करें, और बेस स्टेशन और पीसी को नेटवर्क केबल के माध्यम से सीधे कनेक्ट करें।
यदि आप चाहते हैं कि बेस स्टेशन LAN में LoRaWAN सर्वर से सीधे जुड़ा हो, तो आप बेस स्टेशन को एक स्थिर आईपी पर सेट कर सकते हैं, इस समय, आईपी पता रिकॉर्ड करना सुनिश्चित करें (जैसा कि ऊपर चित्र में दिखाया गया है 172.16.0.123), अन्यथा, पीसी बेस स्टेशन से कनेक्ट करने में विफल हो जाएगा!
सिद्धांत: कॉन्फ़िगरेशन पैरामीटर वाला पीसी बेस स्टेशन के समान नेटवर्क सेगमेंट पर होना चाहिए (उदाहरण के लिए, 192.168.0.x या 172.16.0.x)।
चरण 2: ब्राउज़र का उपयोग करके बेस स्टेशन पर लॉग इन करें
बेस स्टेशन आईपी पता, उपयोगकर्ता = अतिथि, पासवर्ड = rimelink दर्ज करें और "लॉगिन" पर क्लिक करें।
चरण 3: पैरामीटर कॉन्फ़िगर करें
समर्थन सेटिंग्स: सर्वर पता और पोर्ट, आवृत्ति, पावर, आईपी पता। "ओके" पर क्लिक करें और यह तुरंत प्रभावी हो जाएगा!
11.लॉग देखें
निदान 1: क्या नोड डेटा रिपोर्ट करता है
कंसंट्रेटर द्वारा प्राप्त आरएफ पैकेट:131<-- 131 लोरा पैकेट प्राप्त हुए
निदान 2: क्या सर्वर गेटवे हैंडशेक पैकेट पर प्रतिक्रिया करता है
(फ़ायरवॉल सक्षम)
PULL_DATA भेजा गया:5(100.00%स्वीकृत) <-- बेस स्टेशन और
सर्वर में सामान्यतः 5 हैंडशेक होते हैं
निदान 3: क्या सर्वर नोड डेटा वितरित करता है
कंसंट्रेटर को भेजे गए आरएफ पैकेट:2(46 बाइट्स) <--बेस स्टेशन संचारित करता है
दो डाउनलिंक लोरा पैकेट
