Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KPS200
स्ट्रेन गेज उच्च दबाव दबाव ट्रांसमीटर हमारी कंपनी की विदेशी उत्पाद प्रौद्योगिकी की शुरूआत और पाचन का एक और परिणाम है। इसकी माप सीमा 160 एमपीए तक पहुंच सकती है, और इसमें उच्च प्रतिक्रिया, उच्च परिशुद्धता, ठोस संरचना, संक्षारण प्रतिरोध, कंपन प्रतिरोध, उच्च प्रदर्शन और उच्च लागत प्रदर्शन की विशेषताएं हैं।
उत्पाद का व्यापक रूप से पेट्रोलियम उद्योग में उपयोग किया जाता है, विशेष रूप से आयातित मिट्टी पंपों, फ्रैक्चरिंग ट्रकों, सीमेंटिंग ट्रकों आदि के उच्च दबाव माप के लिए, और आयातित उत्पादों को बदलने के लिए पसंदीदा ट्रांसमीटर है।
यह विस्फोट-प्रूफ प्रकार GB3836.1-2010 और GB3836.4-2010 मानकों की आवश्यकताओं को पूरा करता है और इसने विस्फोट-प्रूफ प्रमाणपत्र प्राप्त किया है।
विस्फोट रोधी उत्पाद उन अवसरों के लिए उपयुक्त है जहां विस्फोटक गैसें दिखाई दे सकती हैं। संबंधित विस्फोट-प्रूफ क्षेत्र जोन 1 और जोन 2 हैं, और विशिष्ट प्रतिनिधि गैस प्रोपेन है।
| मापने की सीमा | 0~30…160एमपीए |
| अधिभार | 1.5 गुना पूर्ण पैमाने पर दबाव (अधिकतम 160एमपीए) |
| nonlinearity | ±0.5%एफएस |
| शून्य त्रुटि | ±1%एफएस |
| पूर्ण श्रेणी त्रुटि | ±1%एफएस |
| इन्सुलेशन प्रतिरोध | 250Ω@250V डीसी |
| परिचालन तापमान | -30~70℃ |
| विस्फोट रोधी प्रकार | -30~60℃ |
| भंडारण तापमान | -40~70℃ |
| बिजली की आपूर्ति | 12~28वीडीसी |
| उत्पादन में संकेत | 4~20 मीटर एडीसी (दूसरी पंक्ति) |
| भार प्रतिरोध | ≤(U-12)/0.02Ω (दूसरी पंक्ति) |
| बाड़े की सुरक्षा | आईपी65 |
| बिजली का संपर्क | चार-कोर या छह-कोर प्लग-इन |

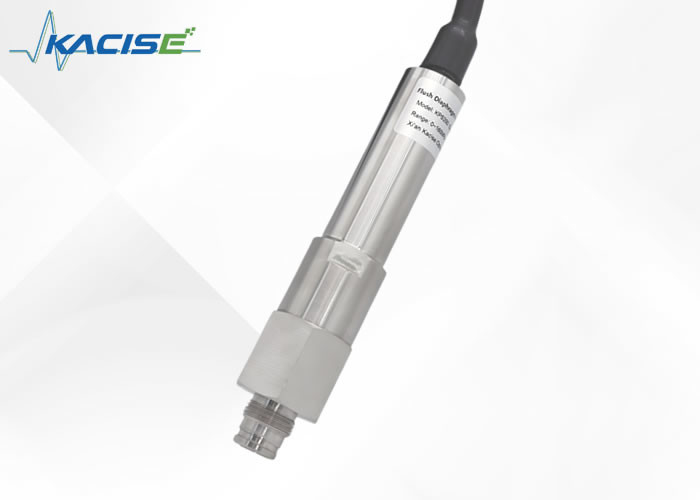

| इलेक्ट्रॉनिक आवरण | स्टेनलेस स्टील 304 |
| सेंसर आवरण (दबाव-संवेदनशील डायाफ्राम) | स्टेनलेस स्टील 17-4PH |
| मुहर | नाइट्राइल रबर, कॉपर पैड |
जांचें कि क्या परिवहन के दौरान उपकरण क्षतिग्रस्त हो गया है। यदि कोई स्पष्ट क्षति हो तो कृपया हमसे संपर्क करें।
स्थापना से पहले पैकेजिंग को न हटाएं।
भंडारण तापमान: -40~+70 डिग्री सेल्सियस
भंडारण आर्द्रता: 45%~75% सापेक्ष आर्द्रता (कोई संक्षेपण नहीं)
इस उत्पाद में प्रयुक्त दबाव संवेदनशील तत्व दबाव-संवेदनशील डायाफ्राम के माध्यम से दबाव संचारित करता है। किसी भी स्पर्श से ट्रांसमीटर को नुकसान होगा।
▶ किसी भी तरह से प्रेशर इंटरफेस के अंदरूनी हिस्से को न छुएं।
जांचें कि ट्रांसमीटर की उपस्थिति अच्छी है;
ट्रांसमीटर के दबाव इंटरफ़ेस की सीलिंग सतह साफ और क्षतिग्रस्त नहीं है;
मापा माध्यम की प्रयोज्यता पर विचार करें;
परिवेश का तापमान और मध्यम तापमान उत्पाद तकनीकी विशिष्टताओं के भीतर होना चाहिए;
सुरक्षित विद्युत स्थापना के लिए पर्याप्त जगह है।
स्थापना आंतरिक धागा:
ट्रांसमीटर स्थापना आंतरिक धागे की गहराई धागे की लंबाई से अधिक होनी चाहिए।
उत्पाद से मेल खाने वाला प्लग-इन एक वाटरप्रूफ प्लग-इन है। उत्पाद सुरक्षा स्तर सुनिश्चित करने के लिए, विद्युत कनेक्शन के दौरान कनेक्टर को लॉक करना सुनिश्चित करें।
बिजली आपूर्ति: विवरण के लिए उत्पाद लेबल देखें (बिजली आपूर्ति को प्रासंगिक मानकों की आवश्यकताओं को पूरा करना चाहिए, और बिजली आपूर्ति प्रणाली विश्वसनीय होनी चाहिए।) आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ ट्रांसमीटर एक सुरक्षा बाधा द्वारा संचालित होता है।
विद्युत कनेक्शन आवश्यकताएँ: प्लग केबल ग्रंथि से मेल खाने वाले व्यास वाले केबल का चयन करें, और केबल ग्रंथि और प्लग बरकरार रहना चाहिए।
विद्युत कनेक्शन आवश्यकताएँ: वायरिंग परिभाषा के लिए उत्पाद लेबल देखें

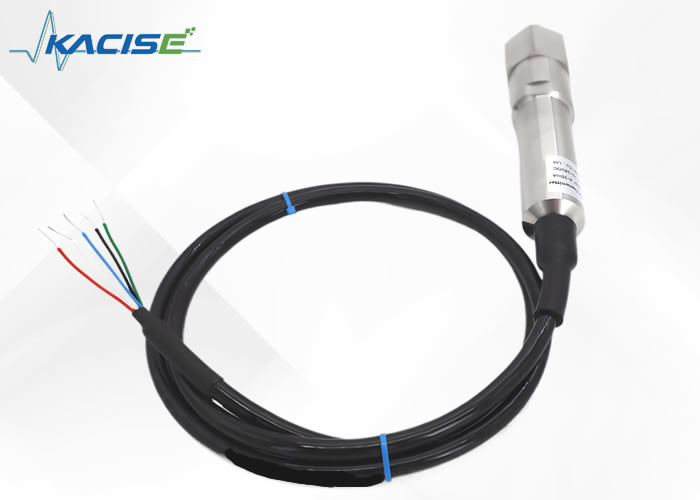

उत्पाद पिन परिभाषा:
काला: विद्युत आपूर्ति V﹢
लाल: सिग्नल आउटपुट आउट (दो-तार प्रणाली)
ट्रांसमीटर का उपयोग खतरनाक स्थानों जैसे विषाक्त, हानिकारक, उच्च तापमान और उच्च दबाव में किया जाता है।
▶ कृपया प्रासंगिक परिचालन विनिर्देशों का पालन करें।
▶ आवश्यक सुरक्षात्मक उपकरण पहनें।
दबाव ट्रांसमीटर को दबावमुक्त करने और बंद करने की आवश्यकता है, विद्युत कनेक्शन काट दें, और इसे हटाने के लिए एक रिंच का उपयोग करें।
ट्रांसमीटर को सामान्य उपयोग के दौरान रखरखाव की आवश्यकता नहीं होती है और इसका रखरखाव केवल निर्माता द्वारा किया जाता है।
विस्फोट-प्रूफ ट्रांसमीटरों का उपयोग करते समय, अनुचित संचालन के कारण विस्फोट-प्रूफ प्रदर्शन विफल हो जाएगा।
▶ उत्पाद के विस्फोट-प्रूफ प्रदर्शन को प्रभावित करने से बचने के लिए आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ उत्पादों को सर्किट घटकों या संरचनाओं को बदलने की अनुमति नहीं है।
गलत सफाई एजेंट का उपयोग करने से उत्पाद लेबल खराब हो जाएगा
▶ परेशान करने वाले सफाई एजेंटों का उपयोग न करें।
▶ हानिकारक या तेज़ सफाई वाले बर्तनों का उपयोग न करें।
▶ अपघर्षक कपड़े या स्पंज का उपयोग न करें।
उत्पाद को साफ़ करने के लिए साफ़ पानी और पारंपरिक सफाई एजेंटों का उपयोग करें। सफाई से पहले, दबाव ट्रांसमीटर को दबावमुक्त करके बंद करना होगा। ट्रांसमीटर की सतह को मुलायम नम कपड़े से पोंछें।
अवशिष्ट मीडिया व्यक्तिगत चोट, संपत्ति क्षति और पर्यावरणीय क्षति का कारण बन सकता है
अलग किए गए दबाव ट्रांसमीटर पर अवशिष्ट मीडिया कर्मियों, पर्यावरण और उपकरणों को नुकसान पहुंचा सकता है।
▶ खतरनाक पदार्थों के साथ, संबंधित मीडिया के सामग्री सुरक्षा डेटा सहित।
दबाव ट्रांसमीटर का परिवहन करते समय, कृपया निम्नलिखित बातों पर ध्यान दें:
वितरित किए गए सभी उपकरणों में कोई खतरनाक पदार्थ (जैसे एसिड, क्षार, घोल आदि) नहीं होना चाहिए और लौटने से पहले साफ किया जाना चाहिए। मरम्मत के लिए उपकरण वापस करते समय, मूल पैकेजिंग या उपयुक्त परिवहन पैकेजिंग का उपयोग किया जाना चाहिए।
उत्पाद के अनुचित प्रबंधन से पर्यावरण को नुकसान हो सकता है।
कृपया ट्रांसमीटर घटकों और पैकेजिंग सामग्री का पर्यावरण अनुकूल तरीके से और राष्ट्रीय अपशिष्ट निपटान नियमों के अनुसार निपटान करें।
ट्रांसमीटर में किसी भी खराबी की स्थिति में सबसे पहले जांच लें कि ट्रांसमीटर प्रेशर कनेक्शन और इलेक्ट्रिकल कनेक्शन से सही ढंग से स्थापित है या नहीं।
सामान्य दोष और समाधान इस प्रकार हैं:
| गलती | कारण | समाधान |
| कोई आउटपुट सिग्नल नहीं | केबल टूटना | कनेक्शन की जाँच करें |
| सिग्नल पूर्ण पैमाने से अधिक है | ओवरवोल्टेज सीमा पार हो गई | अनुमेय ओवरवॉल्टेज रेंज का निरीक्षण करें |
| सिग्नल त्रुटि बड़ी है | परिवेश का तापमान पार हो गया | अनुमेय तापमान सीमा के भीतर उपयोग करें |
| दबाव बदलता है, आउटपुट स्थिर रहता है | ट्रांसमीटर क्षति | ट्रांसमीटर बदलें |
| सिग्नल जंप | साइट पर ईएमसी हस्तक्षेप स्रोत, जैसे आवृत्ति कनवर्टर | परिरक्षित केबल का उपयोग करें |
