परिचय

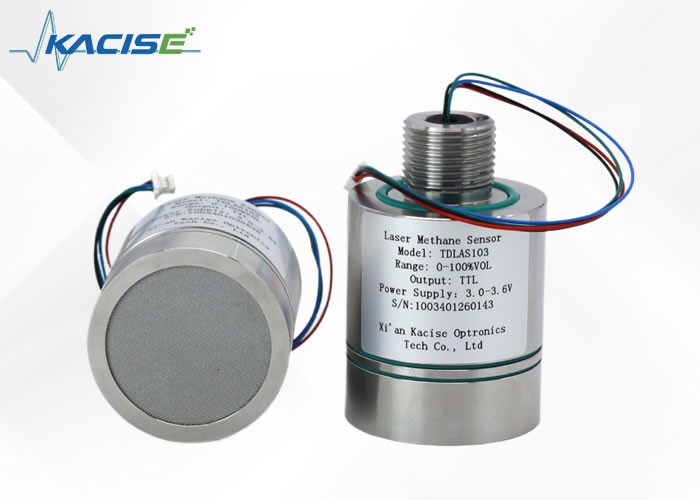

टीडी-एलएएस तकनीक का उपयोग करके विकसित यह 3.3 वी मीथेन सेंसर, अपने विशिष्ट अवशोषण स्पेक्ट्रम के आधार पर मीथेन का पता लगाने के लिए 1653.7 एनएम लेजर का लाभ उठाता है।यह जल वाष्प और अन्य गैसों के हस्तक्षेप से प्रतिरक्षित हैसेंसर एक "एन" प्रकार के ऑप्टिकल डिजाइन के साथ प्रत्यक्ष और तरंग दैर्ध्य मॉड्यूलेशन अवशोषण तकनीकों को जोड़ता है, जो एक लंबा ऑप्टिकल पथ और बेहतर संवेदनशीलता प्रदान करता है।कम तापमान वाले लेजर और फोटोडेटेक्टर उपकरणों का उपयोग तापमान मुआवजा एल्गोरिथ्म के साथ किया जाता है ताकि पर्यावरण अनुकूलन क्षमता सुनिश्चित हो सकेइसके मानक थ्रेड इंस्टॉलेशन इंटरफेस और संचार प्रोटोकॉल के साथ, यह अत्यधिक बहुमुखी है। इसका उपयोग भूमिगत क्षेत्रों, रेस्तरां,औद्योगिक स्थल, और कोयला खदानें।
विशेषता
•उच्च पता लगाने की सटीकता
प्रत्यक्ष और तरंग दैर्ध्य मॉड्यूलेशन तकनीक, जो कि फोल्ड ऑप्टिकल पथ डिजाइन के साथ संयुक्त है, माप त्रुटि ≤±6% वास्तविक मूल्य @25°C
•पर्यावरण के अनुकूल होने की अच्छी क्षमता
व्यापक तापमान मुआवजा सुधार एल्गोरिथ्म, -40 ~ + 70 °C आवेदन को पूरा कर सकते हैं
•प्रबल विरोधी हस्तक्षेप
मीथेन "फिंगरप्रिंट स्पेक्ट्रम" लेजर अवशोषण पता लगाने की तकनीक, विषाक्तता विरोधी, जल वाष्प विरोधी और अन्य गैस हस्तक्षेप;
•मजबूत संरचनात्मक सुरक्षा
स्टेनलेस स्टील सामग्री डिजाइन, विस्फोट-सबूत स्तर Exia IIC T6 Ga को पूरा करता है
•कम लागत
लंबी सेवा जीवन, कम बिजली की खपत, मॉड्यूलर डिजाइन, एकीकृत करने में आसान
आयाम
| पैरामीटर | टीइक्नीकलमैंसंकेतक |
| माप गैस | मीथेन |
| माप का सिद्धांत | टीडी-एलएएस |
| पता लगाने का मोड | विसारक |
| माप सीमा | 0-20% VOL (अनुकूलन योग्य) |
| माप त्रुटि @25°C | <+0.06%VOL,0-1%VOL < + 6%सच्चा मूल्य, 1-20% VOL |
| निचली पहचान सीमा | 0.2% VOL |
| न्यूनतम संकल्प | 0.01% VOL |
| प्रतिक्रिया समय | T90<15s |
| ऑपरेटिंग वोल्टेज | 3.0वीडीसी ~3.6वीडीसी |
| औसत परिचालन करंट | <30mA |
| पीक करंट | <210mA |
| आउटपुट मोड | मानक टीटीएल सीरियल पोर्ट |
| परिचालन तापमान | -40°C से +70°C |
| परिचालन आर्द्रता | 0 ~ 99% आरएच (संक्षेपण) |
| धमाका प्रतिरोधी चिह्न | Ex ia IICT6 Ga |
| आंतरिक सुरक्षा पैरामीटर | यूआई:3.3V II:50mA पाय:0.250W Ci:20uF ली:3.14uH |
| सुरक्षा का स्तर | IP66 |
| उत्पाद का वजन | 255 ग्राम |

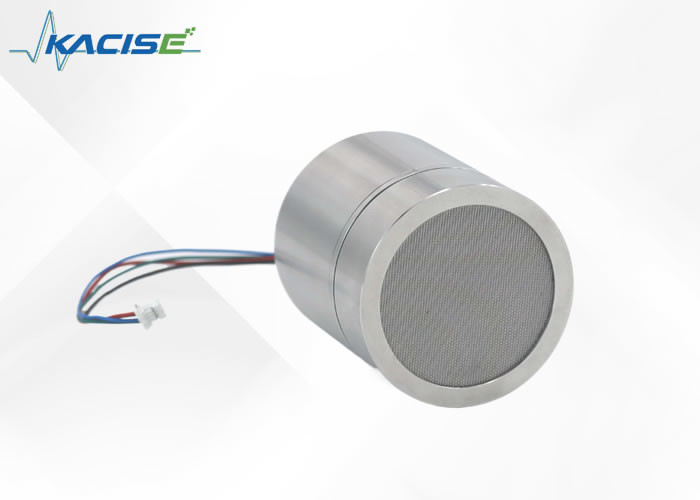

| उत्पाद आयाम | φ41.7mmx63.6mm |
a) सेंसर लगातार मापा मीथेन सांद्रता, मापा तापमान, मापा दबाव, लेजर सिग्नल ताकत,मानक टीटीएल सीरियल पोर्ट के माध्यम से लेजर ऑपरेटिंग तापमान और दोष कोड
b) इसमें एक स्व-परीक्षण कार्य है, जो यह पता लगा सकता है कि लेजर, फोटोइलेक्ट्रिक डिटेक्टर और वोल्टेज स्थिरीकरण सेंसर सामान्य हैं या नहीं, जो दोष बिंदु को समाप्त करने में मदद करता है।
संचार इंटरफेस और परिभाषा
इंटरफेस का रूपः SH1.0mm/4P
केबल की लंबाईः 200 मिमी
| संख्या | सीगंध | मैंइंटरफेसdसमापन |
| 1 | लाल | वीसी |
| 2 | काला | जीएनडी |
| 3 | नीला | आरएक्स |
| 4 | हरी | TX |
संचार प्रोटोकॉल
(1) संचार इंटरफ़ेस विन्यास
यूएआरटी सीरियल पोर्ट: बाउड दरः 115200, डेटा बिट्सः 8 बिट्स,
स्टॉप बिटः 1 बिट, समता बिटः कोई चेक नहीं
(2) संचार प्रोटोकॉल का वर्णन
| बाइट अनुक्रम संख्या | फ़ंक्शन कोड | बाइट संख्या | इकाई | उदाहरण |
| 0 | फ्रेम का सिर | 1 | - | ए |
| 1-7 | एकाग्रता | 7 | %VOL | +000.00 |
| 8 | रिक्त स्थान | 1 | - | |
| 9-13 | परिवेश का तापमान | 5 | °C | +23।7 |
| 14 | रिक्त स्थान | 1 | - | |
| 15-21 | परिवेश वायु दबाव | 7 | hPa | 1006.22 |
| 22 | रिक्त स्थान | 1 | - | |
| २३-२७ | प्रकाश की तीव्रता | 5 | - | +161 |
| 28 | रिक्त स्थान | 1 | - | |
| 29-35 | लाभ गुणांक | 7 | - | बी+60 |
| 36 | रिक्त स्थान | 1 | - | |
| ३७-३८ | दोष कोड | 2 | - | 00 |
| 39 | रिक्त स्थान | 1 | - | |
| 40-41 | Xor चेक कोड | 2 | - | 3D |
| 42 | परिवहन वापसी चरित्र | 1 | ||
| 43 | रेखा विराम वर्ण | 1 |
सेंसर चालू होने के बाद, यह प्रीप्रोसेसिंग (6-10s) की अवधि से गुजरता है और फिर आवधिक रूप से (1Hz) एक निश्चित लंबाई की स्ट्रिंग आउटपुट करना शुरू कर देता है। स्ट्रिंग प्रारूप ऊपर चित्र में दिखाया गया है।
आउटपुट स्ट्रिंग पार्सिंग (नमूना):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: फ्रेम सिर;
+000.00: मीथेन सांद्रता मूल्य, दो दशमलव स्थान आरक्षित, इकाई %vol;
+ 24.0: पर्यावरण तापमान, इकाई °C;
1006.22: परिवेश का दबाव, इकाई hPa;
16.1: लेजर प्रकाश की तीव्रता और प्रभावी सीमा 3.6 21.6;
006.0: आवर्धन कारक, सामान्य सीमा 1.0-126.0;
00: दोष कोड
01: असामान्य ऑप्टिकल सिग्नल; 02; परिवेश तापमान या असामान्य दबाव; ऑप्टिकल सिग्नल बहुत मजबूत है; 04 लेजर तापमान असामान्यता;
05: प्रकाश संकेत बहुत कमजोर है;
13: xor चेक कोड
दोष कोड
| दोष कोड | अर्थ | दोष कोड | अर्थ |
| 0 | सेंसर ठीक से काम कर रहा है | 3 | लेजर संकेत मजबूत है |
| 1 | फोटो डिटेक्टर संकेत असामान्य है | 4 | लेजर तापमान असामान्यता |
| 2 | तापमान और दबाव सेंसर असामान्य | 5 | लेजर संकेत बहुत कमजोर है |
सावधानियां
a) सेंसर का कामकाजी वोल्टेज 3.3V है, और सीरियल इंटरफेस स्तर 3.3V है;
b) सेंसर में सटीक ऑप्टिकल घटक होते हैं, कृपया हिंसक टक्कर से बचें;
(ग) कार्य वातावरण की स्थितिः -40°C से +70°C
d) सापेक्ष आर्द्रता 0-99% आरएच (गैर-संक्षेपण) ।
नोटः सेंसर का कार्य वोल्टेज 3.3V है। सेंसर को क्षति से बचने के लिए सेंसर को 3.6VDC से अधिक बिजली आपूर्ति वोल्टेज को कनेक्ट करना निषिद्ध है।
