Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
TDLAS103

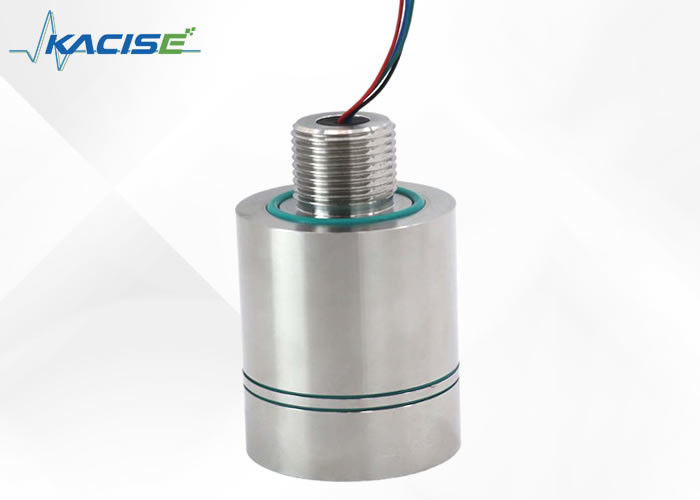

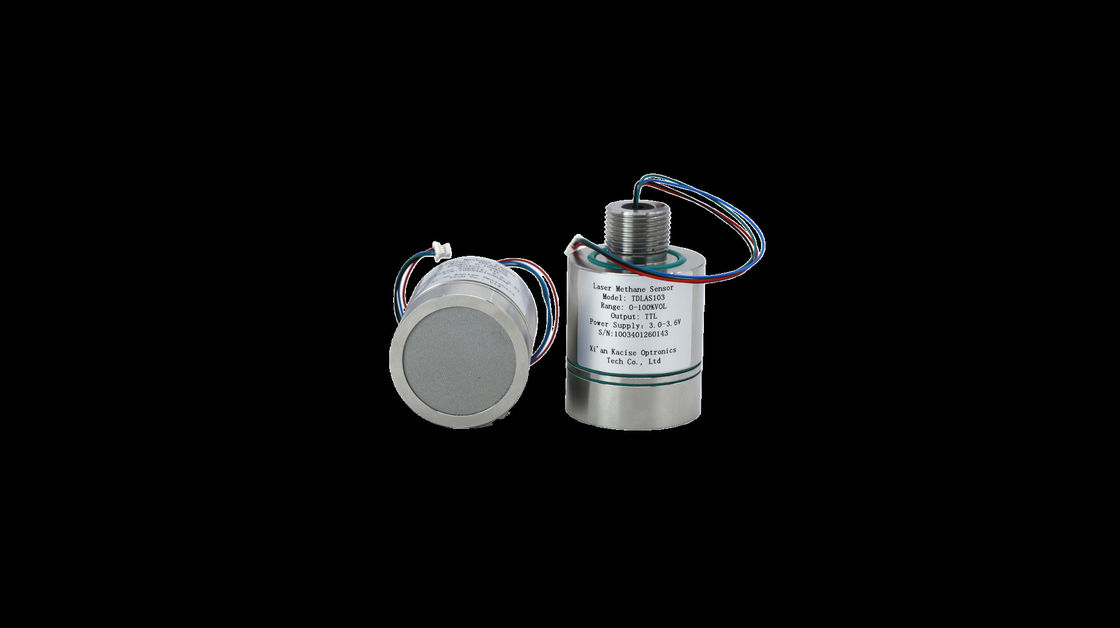

टीडी-एलएएस का उपयोग करके विकसित, 3.3V मीथेन सेंसर अपने विशिष्ट "फिंगरप्रिंट स्पेक्ट्रम" अवशोषण के माध्यम से मीथेन का पता लगाने के लिए 1653.7nm लेजर पर निर्भर करता है, जो जल वाष्प या अन्य गैसों के हस्तक्षेप के खिलाफ प्रतिरोध प्रदान करता है। प्रत्यक्ष अवशोषण और तरंग दैर्ध्य मॉड्यूलेशन तकनीकों को "एन" प्रकार की ऑप्टिकल संरचना के साथ विलय करके, यह एक लंबा अवशोषण पथ, उच्च संवेदनशीलता और सटीकता प्राप्त करता है। कम तापमान वाले लेजर और फोटोडिटेक्टर, तापमान क्षतिपूर्ति एल्गोरिदम के साथ मिलकर, इसकी पर्यावरणीय अनुकूलन क्षमता को बढ़ाते हैं। इसकी मानक संचार और स्थापना विशेषताएं इसे औद्योगिक, खनन और भूमिगत अनुप्रयोगों में मीथेन निगरानी के लिए व्यापक रूप से अनुकूल बनाती हैं।
उच्च पहचान सटीकता
मुड़े हुए ऑप्टिकल पथ डिज़ाइन के साथ संयुक्त प्रत्यक्ष और तरंग दैर्ध्य मॉड्यूलेशन तकनीक, माप त्रुटि ≤±6% सही मान @25℃
अच्छी पर्यावरणीय अनुकूलनशीलता
व्यापक तापमान क्षतिपूर्ति सुधार एल्गोरिदम, -40~+70℃ अनुप्रयोग को पूरा कर सकता है
मजबूत विरोधी हस्तक्षेप
मीथेन "फिंगरप्रिंट स्पेक्ट्रम" लेजर अवशोषण का पता लगाने वाली तकनीक, जहर-विरोधी, जल-वाष्प और अन्य गैस हस्तक्षेप;
मजबूत संरचनात्मक सुरक्षा
स्टेनलेस स्टील सामग्री डिज़ाइन, विस्फोट-प्रूफ स्तर Exia IIC T6 Ga से मिलता है
कम लागत
लंबी सेवा जीवन, कम बिजली की खपत, मॉड्यूलर डिजाइन, एकीकृत करने में आसान
| पैरामीटर | तकनीकी संकेतक |
|---|---|
| गैस मापना | मीथेन |
| मापने का सिद्धांत | टीडी-एलएएस |
| डिटेक्शन मोड | फैलानेवाला |
| मापने की सीमा | 0-20% वॉल्यूम (अनुकूलन योग्य) |
| माप त्रुटि @25℃ | <+0.06%VOL,0-1%VOL <+6% सही मान, 1-20% वॉल्यूम |
| कम पता लगाने की सीमा | 0.2% वॉल्यूम |
| न्यूनतम संकल्प | 0.01% वॉल्यूम |
| प्रतिक्रिया समय | टी90<15s |
| ऑपरेटिंग वोल्टेज | 3.0VDC ~3.6VDC |
| औसत परिचालन धारा | <30एमए |
| चरम धारा | <210mA |
| आउटपुट मोड | मानक टीटीएल सीरियल पोर्ट |
| परिचालन तापमान | -40℃~ +70℃ |
| परिचालन आर्द्रता | 0 ~ 99% आरएच (संक्षेपण) |
| विस्फोट रोधी संकेत | Ex ia IICT6 Ga |
| आंतरिक सुरक्षा पैरामीटर | Ui:3.3V II:50mA Pi:0.250W Ci:20uF ली:3.14uH |
| सुरक्षा की डिग्री | आईपी66 |
| उत्पाद का वजन | 255 ग्राम |
| उत्पाद आयाम | φ41.7मिमीx63.6मिमी |
इंटरफ़ेस फॉर्म: SH1.0mm/4P
केबल की लंबाई: 200 मिमी
| संख्या | रंग | इंटरफ़ेस परिभाषा |
|---|---|---|
| 1 | लाल | वी.सी.सी |
| 2 | काला | जी.एन.डी |
| 3 | नीला | आरएक्स |
| 4 | हरा | टेक्सास |
(1) संचार इंटरफ़ेस कॉन्फ़िगरेशन
यूएआरटी सीरियल पोर्ट: बॉड दर: 115200, डेटा बिट्स: 8 बिट्स,
स्टॉप बिट: 1 बिट, समता बिट: कोई जाँच नहीं
(2) संचार प्रोटोकॉल का विवरण
| बाइट क्रम संख्या | फ़ंक्शन कोड | बाइट संख्या | इकाई | उदाहरण |
|---|---|---|---|---|
| 0 | फ्रेम का मुखिया | 1 | - | ए |
| 1-7 | एकाग्रता | 7 | %VOL | +000.00 |
| 8 | रिक्त स्थान | 1 | - | <एसपी> |
| 9-13 | परिवेश का तापमान | 5 | ℃ | +23.7 |
| 14 | रिक्त स्थान | 1 | - | <एसपी> |
| 15-21 | परिवेशी वायुदाब | 7 | एचपीए | 1006.22 |
| 22 | रिक्त स्थान | 1 | - | <एसपी> |
| 23-27 | प्रकाश की तीव्रता | 5 | - | +16.1 |
| 28 | रिक्त स्थान | 1 | - | <एसपी> |
| 29-35 | लाभ गुणांक | 7 | - | बी+6.0 |
| 36 | रिक्त स्थान | 1 | - | <एसपी> |
| 37-38 | फाल्ट कोड | 2 | - | 00 |
| 39 | रिक्त स्थान | 1 | - | <एसपी> |
| 40-41 | Xor चेक कोड | 2 | - | 3डी |
| 42 | गाड़ी वापसी चरित्र | 1 | <सीआर>: | <सीआर>: |
| 43 | लाइन ब्रेक चरित्र | 1 | <एलएफ> | <एलएफ> |
सेंसर चालू होने के बाद, यह प्रीप्रोसेसिंग की अवधि (6-10 सेकंड) से गुजरता है और फिर समय-समय पर (1 हर्ट्ज) एक निश्चित लंबाई वाली स्ट्रिंग का आउटपुट देना शुरू कर देता है। स्ट्रिंग प्रारूप ऊपर चित्र में दिखाया गया है।
आउटपुट स्ट्रिंग पार्सिंग (नमूना):
ए 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 बी 00 13
ए: फ़्रेम हेड;
+000.00: मीथेन सांद्रता मान, दो दशमलव स्थान आरक्षित, इकाई %वॉल्यूम;
+24.0: पर्यावरण तापमान, इकाई ℃;
1006.22: पर्यावरण दबाव, इकाई एचपीए;
16.1: लेज़र प्रकाश की तीव्रता और प्रभावी सीमा 3.6 21.6;
006.0: आवर्धन कारक, सामान्य सीमा 1.0-126.0;
00: दोष कोड
01: असामान्य ऑप्टिकल सिग्नल; 02; परिवेश का तापमान या असामान्य दबाव; ऑप्टिकल सिग्नल बहुत मजबूत है; 04 लेजर तापमान विसंगति;
05: प्रकाश संकेत बहुत कमजोर है;
13: एक्सओआर चेक कोड
| फाल्ट कोड | अर्थ | फाल्ट कोड | अर्थ |
|---|---|---|---|
| 0 | सेंसर ठीक से काम कर रहा है | 3 | लेजर सिग्नल मजबूत है |
| 1 | फोटोडिटेक्टर सिग्नल असामान्य है | 4 | लेजर तापमान विसंगति |
| 2 | तापमान और दबाव सेंसर असामान्य | 5 | लेज़र सिग्नल बहुत कमज़ोर है |
ए) सेंसर का कार्यशील वोल्टेज 3.3V है, और सीरियल इंटरफ़ेस स्तर 3.3V है;
बी) सेंसर में सटीक ऑप्टिकल घटक होते हैं, कृपया हिंसक टकराव से बचें;
ग) कार्य वातावरण की स्थितियाँ: -40℃ ~ +70℃
घ) सापेक्ष आर्द्रता 0-99% आरएच (गैर-संक्षेपण)।
नोट: सेंसर का कार्यशील वोल्टेज 3.3V है। सेंसर को नुकसान से बचाने के लिए 3.6VDC से अधिक बिजली आपूर्ति वोल्टेज को सेंसर से कनेक्ट करना मना है।
गैस डिटेक्टर सेंसर तकनीकी सहायता में परेशानी और समस्याओं को हल करने, मरम्मत और रखरखाव सेवाओं, और सटीक प्रदर्शन की गारंटी के लिए अंशांकन और परीक्षण के लिए विशेषज्ञ सहायता शामिल है। हम उत्पाद चयन और अनुकूलन के लिए मार्गदर्शन के साथ-साथ उत्पाद मैनुअल और दस्तावेज़ीकरण भी प्रदान करते हैं। हमारा लक्ष्य यह सुनिश्चित करते हुए असाधारण सहायता प्रदान करना है कि आपके गैस डिटेक्टर प्रभावी ढंग से काम करें।
उत्पाद पैकेजिंग:
गैस डिटेक्टर सेंसर इकाई
उपयोगकर्ता पुस्तिका
माउंटिंग हार्डवेयर
अंशांकन प्रमाणपत्र
शिपिंग सूचना:
अपेक्षित डिलीवरी समय: 5-8 कार्यदिवस
